エントリー

ショーライバッテリー専用充電器

LFXリチウム専用充電器を購入!


さっそく


ストアーモードで80%まで充電し、



次にチャージモードで100%までフル充電!

これでバッテリーの寿命が延びます^^

https://www.shoraipower.jp/download/SHORAI_SHO-BMS01-JP.pdf

KP61 メンテと仕様変更ー15

ICレスの軽量オルタの電圧を点検して



IC配線をやり変えて電圧も安定。

ソレックスのセッティングも完了し、バタつきもなくなり

調子良くなりました!




オイル漏れも点検して

今回のKP61仕様変更&メンテ終了!

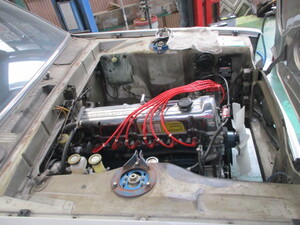

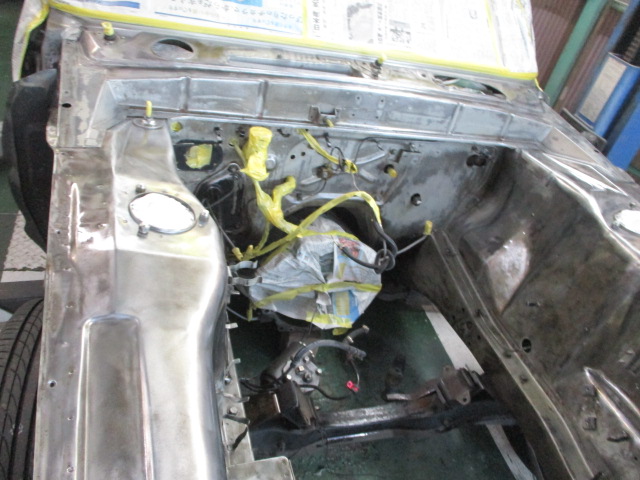

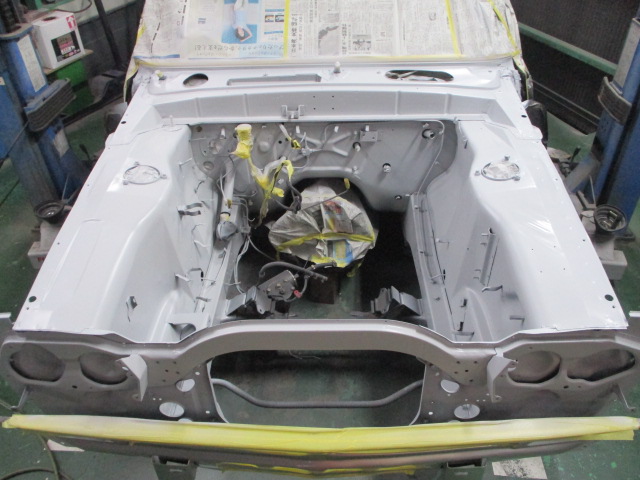

エンジンルーム内も

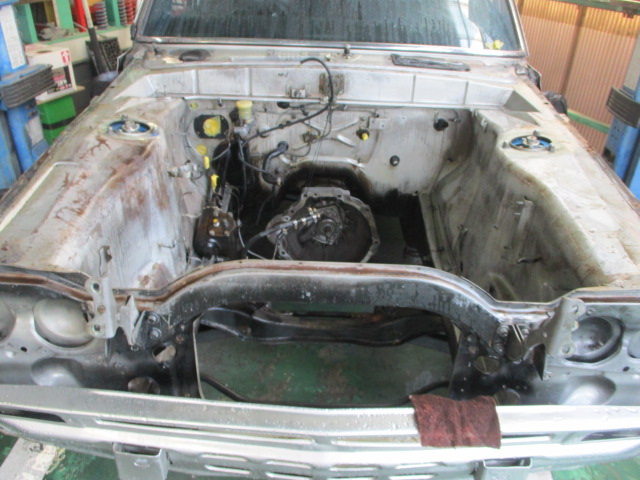

BEFORE


AFTER^^

KP61 メンテと仕様変更ー14

オイルクーラー&アルミラジエターの保護に



アルミメッシュネットを


一面に付けました!




自作のクールパネルも付けて


ラジエターとの隙間を


確認!バッチリです。


ボンネットのバーも固定できるようにしました。



パネルをグリルにリベットで固定して


ボンネットの開け閉めも確認してOK出来上がり。

後はもう少しソレックスのセッティングを…^^

KP61 メンテと仕様変更ー13

Newオイルクーラーなのでオイルも交換し



クーラントもC72を。


上死点を確認して



電動ファンセンサーも


ここに付けて


エンジン始動!


これまでアイドリングでパスパスの症状があったのが

大分マシになっていますが、完全に安定しないので

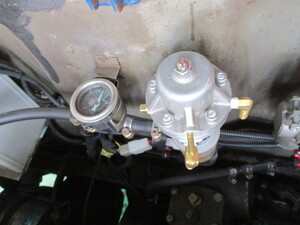

燃圧&油面調整とプラグホールから燃焼室を洗浄してみて

再度セッティング調整します…^^

KP61 メンテと仕様変更ー12

電動ファンマウントを使って



アルミラジエターに仮付けし、


位置を合わせてラジエターが干渉しないか確認!


コアの加工もフレームから1㎝余裕があります。


アッパーも大丈夫ですが


アッパーサポートとラジエターの隙間が純正位置なので


スポンジを付けてもかなり空いている…。

これだとラジエターが良くても冷えが悪いので

ラジエタークールパネルを自作(^_^;)


まずは、段ボールで型を作って


軽量のブリキ板を使い、


艶消しブラックに塗装し、


仮合わせ。

これでグリルから入った風がラジエターに…^^

KP61 メンテと仕様変更ー11

日本製オールアルミ特注ワイドラジエター!(KP61用)



センサー用のプラグも付けてもらいました。


プロの溶接は綺麗ですね~。


両サイドに広げた部分がフレームに干渉するので、

赤〇部分を逃がし加工してもらい、元の位置に付くようにしました。

ラジエター屋さんには、色々とお世話掛けましたが

予定していたアルミラジエター、ありがとうございました!



そして

オイルクーラーの続きを…



オイルブロックは1つにまとめて取り出し、ホースも付けて


固定ステを作り、


ここに付けて


長いホースを固定し


オイルクーラーの取付けも完成。

そして


最後に、キャブのセッティング&同調調整と

点火時期を合わせたりするのですが

クランクプーリーに点火時期調整用のIマークが無いので

上死点を合わせてペイントを…^^



KP61 メンテと仕様変更ー10

セトラブオイルクーラーと補強ステ。




付けたい位置にオイルクーラーを仮付けし、

50ミリの穴にゴムを付け


メッシュホースを合わせて


丁度いい長さに切り


これを使って


ネジを取り付けます。


これで長めのメッシュホースが完成!


コアーがグリルに当たらないか確認。


水平も確認して


しっかりしたステを作ってオイルクーラーを固定。

デカイのでオイルも沢山入りそうです^^

ビート PP1

白ビート、メンテで預かりました。



オイル類の交換と


プラグを交換。


それと、突き上げがひどいので車高調を点検してみると、


ダンパーのオイルにじみ発見。

そろそろ寿命なので車高調を新品に交換するのですが、

現在欠品で納期予定が2月中旬との事…。


それに、エンジンマウントもグラグラなので

車高調と一緒に後日交換します^^

KP61 メンテと仕様変更ー9

サーモケースを


ブラスト処理。



内側も


綺麗にしました。


71℃のローサーモを


入れて


ボルト類も新品に!


傷んでいたヒーターホースの先を2cmカットして

取り付け位置を変更しキャブと離しました。



燃料ホースも新品に交換。


大分出来てきました。

次は、オイルクーラーを…^^

KP61 メンテと仕様変更ー8


ウォ―ターポンププーリーを錆び止め塗装。


そしてソレックスのオーバーホールの続きを!



傷んだダイヤフラムを外し


新品に交換しました。


交換前に洗浄も!


Oリングも交換。


フロートを調整して


組み付けてから軽く磨き、


ソレックスのオーバーホール完成^^
