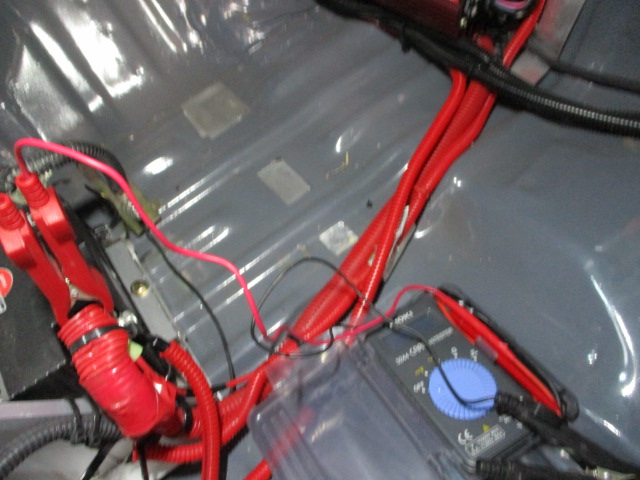

KP61の電圧-2

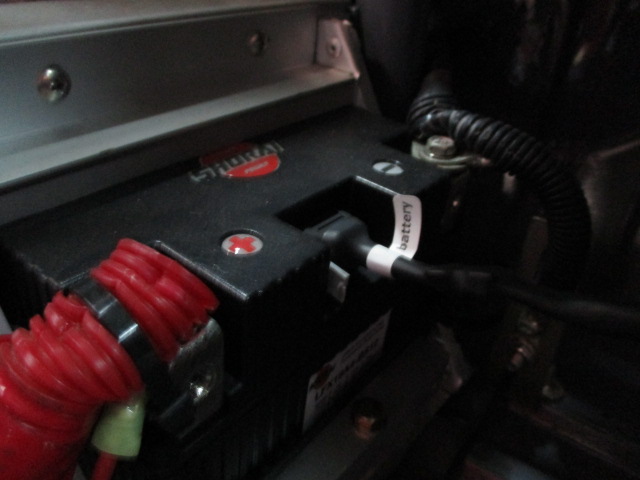

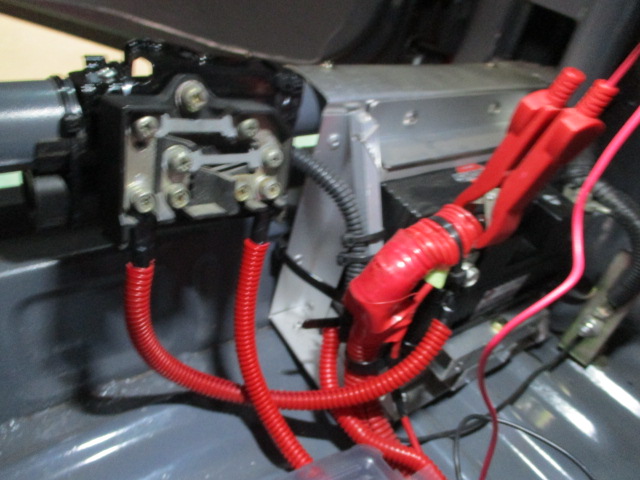

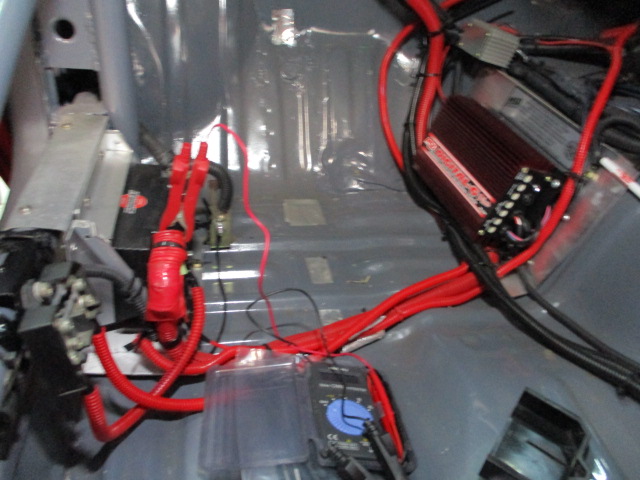

プラスアーシングを


オルタB端子から


60Aメインヒューズに入れて


バッテリーのプラスに繋ぐと

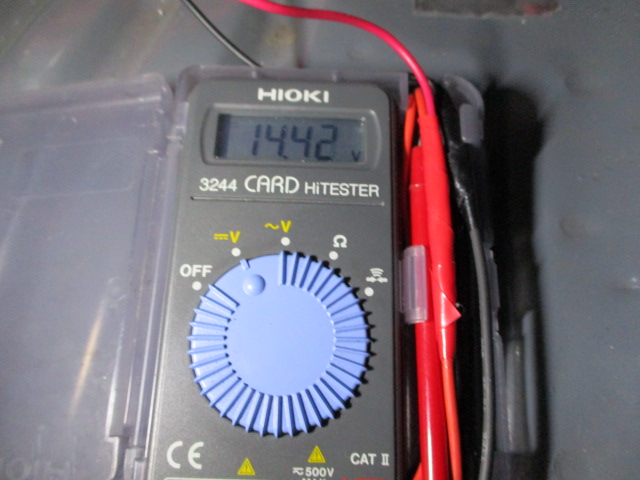

14.4Vの電圧になりました!

最近プラスアースケーブルもよく聞くので

自作してみました。

効果の方は、後ほど…^^

KP61の電圧

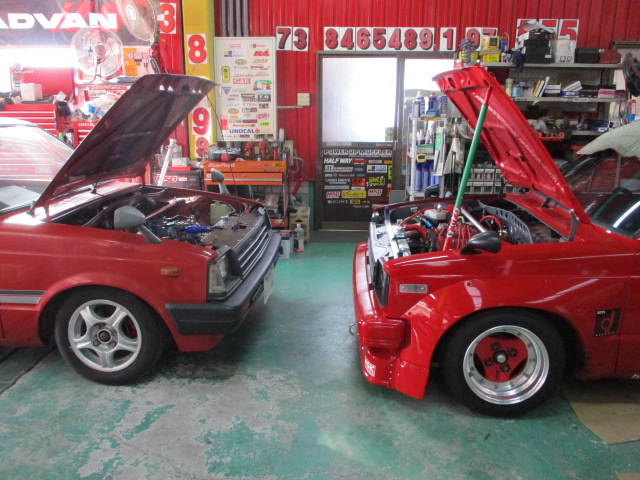

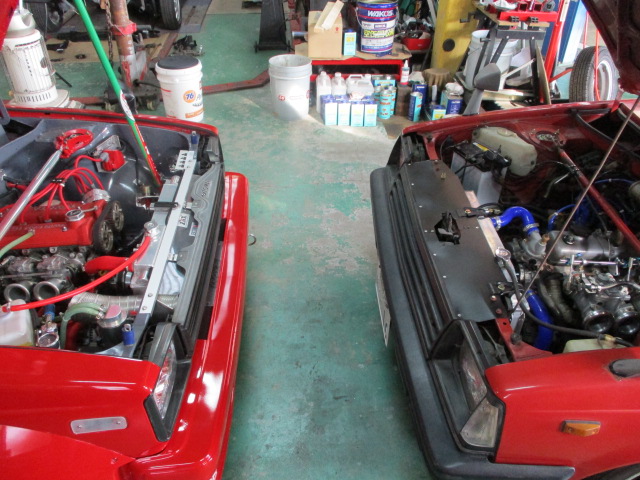

2台のKP61


S.58年 後期型       S.55年 前期型


4AG          4Kエンジンの発電電圧は

            正常値の14.4Vでバッチリですが、

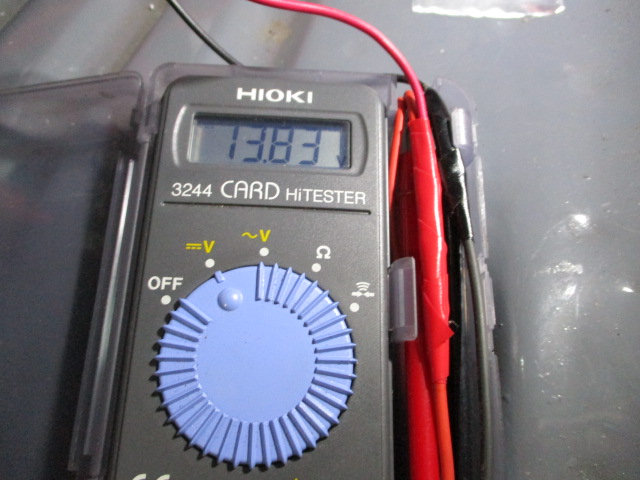

私のKPは、エンジンを掛けて

   ↓


バッテリーを充電しても電圧が低い…。

ダイナモは、14.4V発電しているのに…。

何かいい方法を考えないと(^_^;)

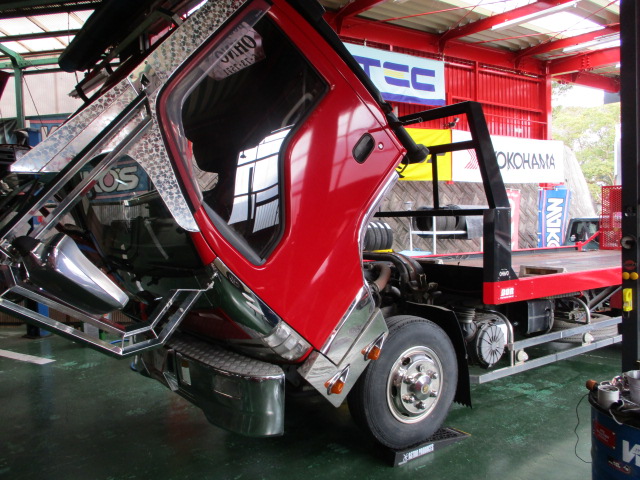

赤エルフ 積載車

もうちょいで15万kmになるウチの積載車赤エルフ!



時間のある時にメンテを…^^

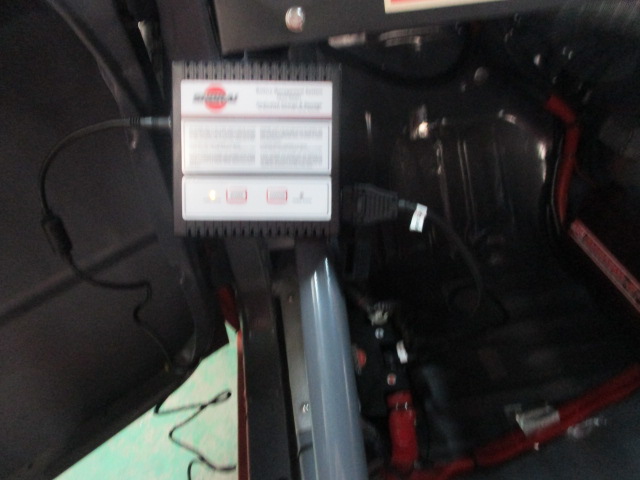

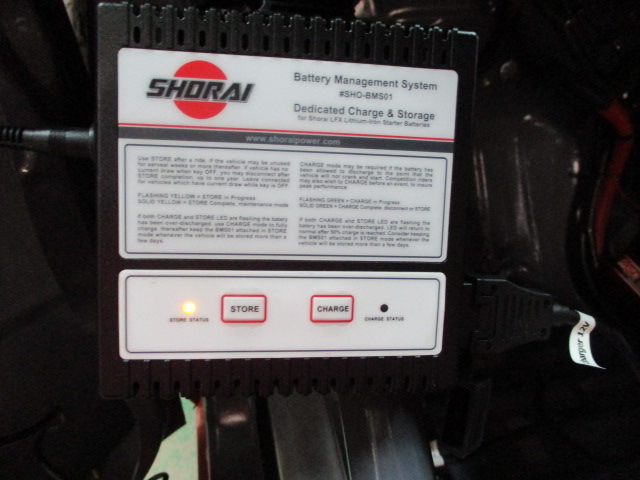

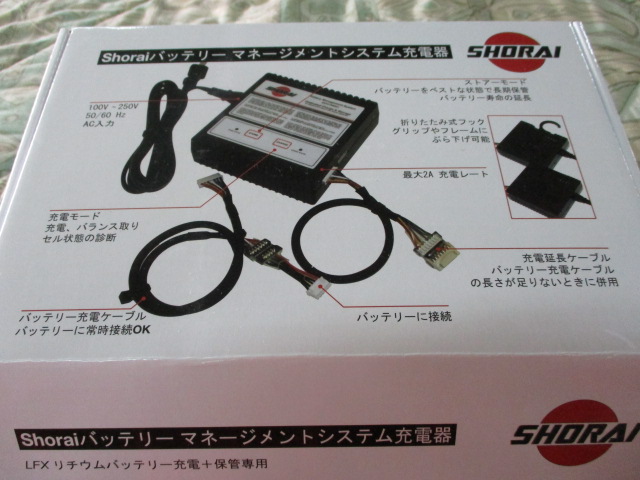

ショーライバッテリー専用充電器

LFXリチウム専用充電器を購入!


さっそく


ストアーモードで80%まで充電し、



次にチャージモードで100%までフル充電!

これでバッテリーの寿命が延びます^^

https://www.shoraipower.jp/download/SHORAI_SHO-BMS01-JP.pdf

KP61 メンテと仕様変更ー15

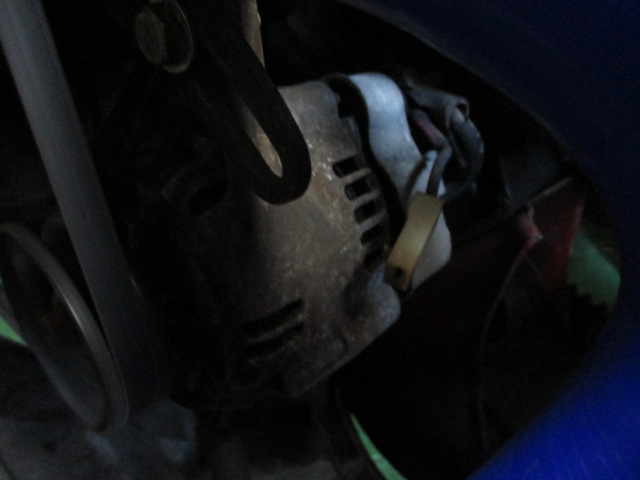

ICレスの軽量オルタの電圧を点検して



IC配線をやり変えて電圧も安定。

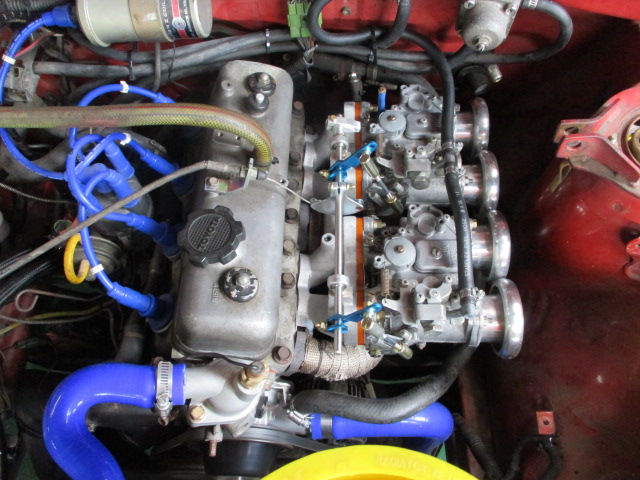

ソレックスのセッティングも完了し、バタつきもなくなり

調子良くなりました!




オイル漏れも点検して

今回のKP61仕様変更&メンテ終了!

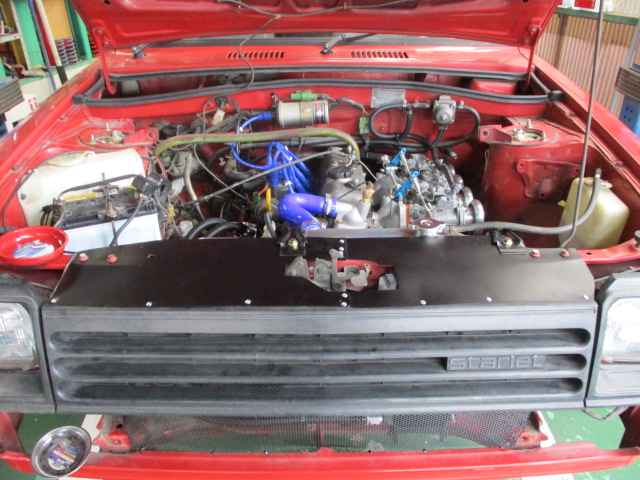

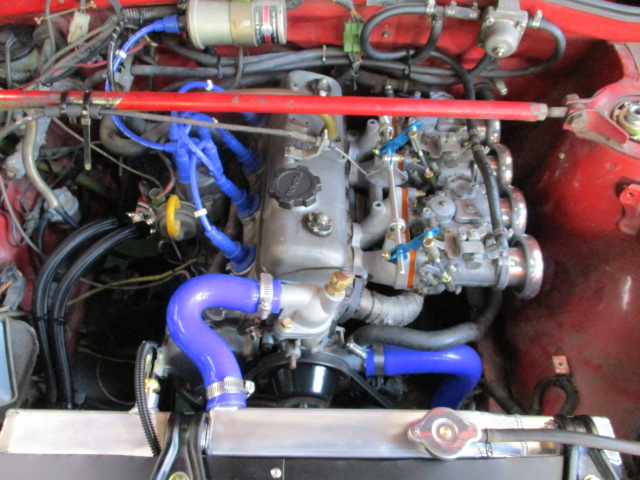

エンジンルーム内も

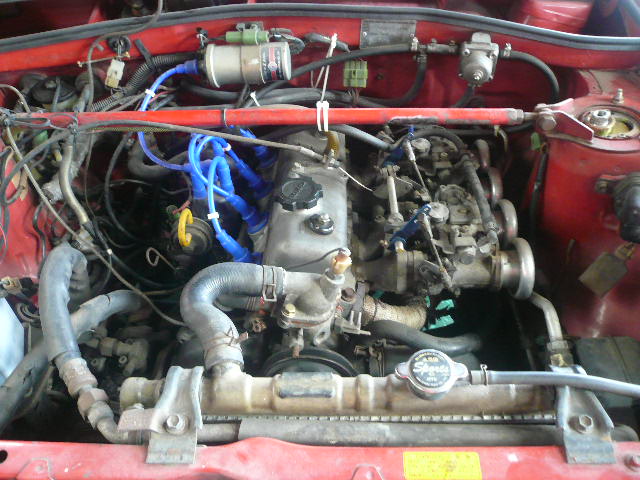

BEFORE


AFTER^^

KP61 メンテと仕様変更ー14

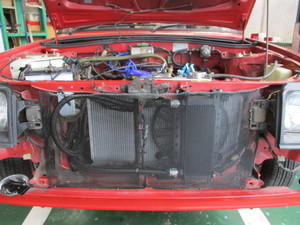

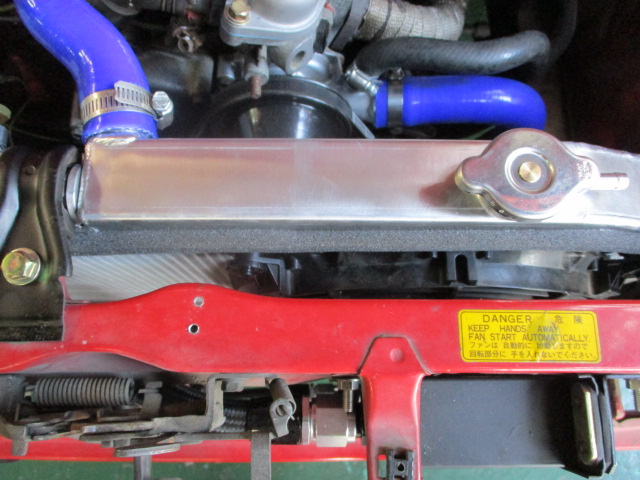

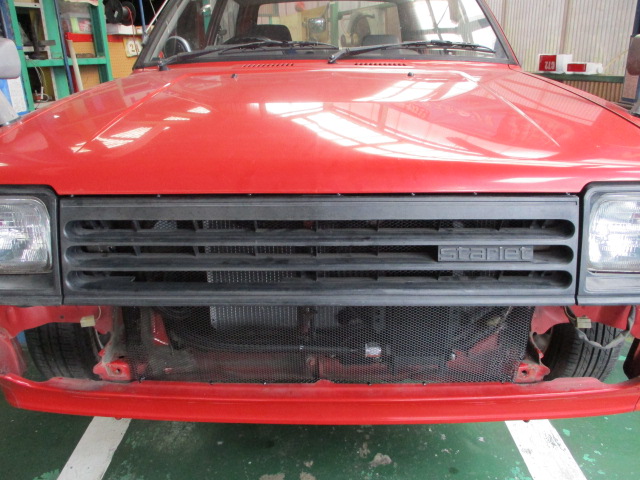

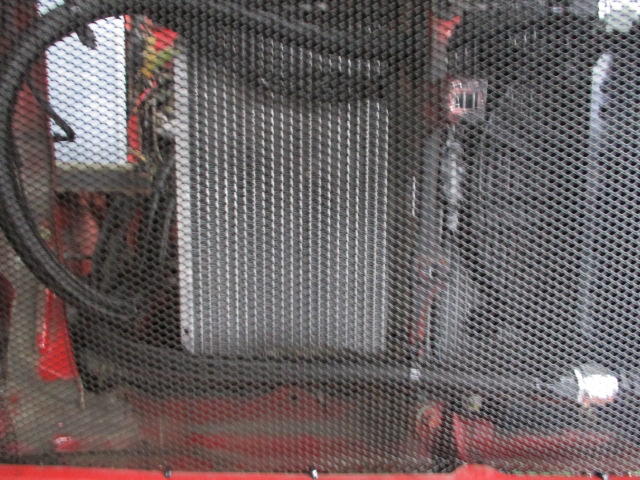

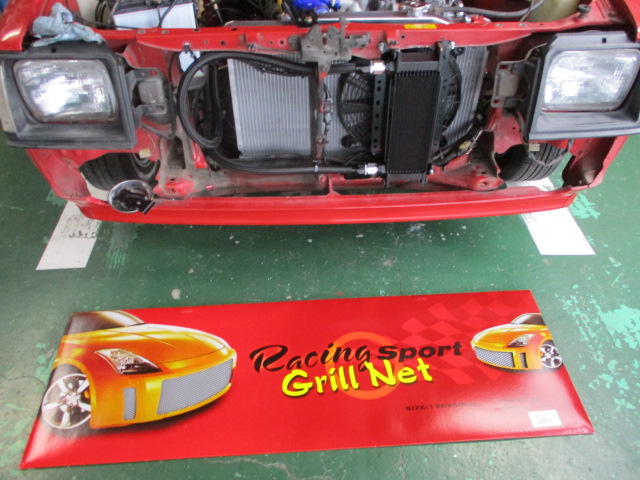

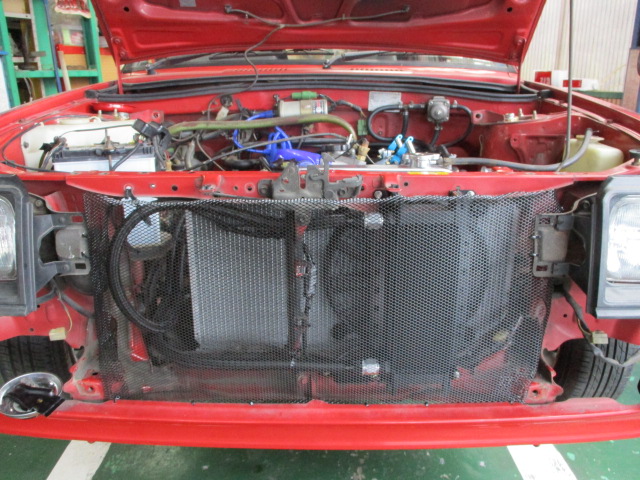

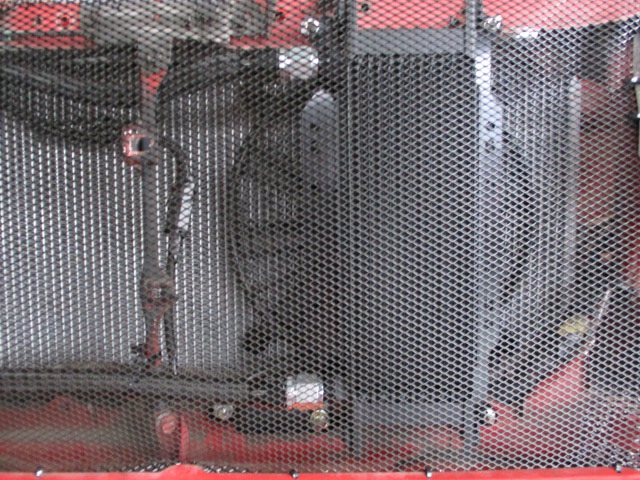

オイルクーラー&アルミラジエターの保護に

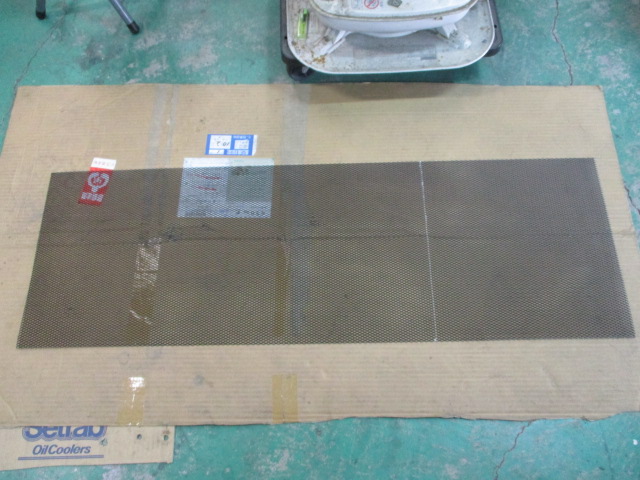

アルミメッシュネットを


一面に付けました!

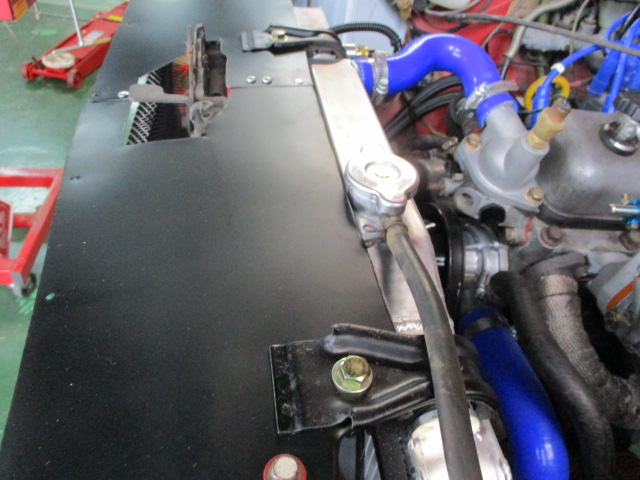

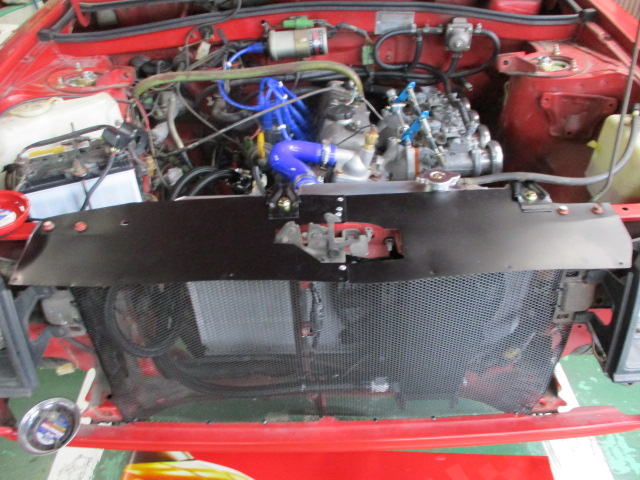

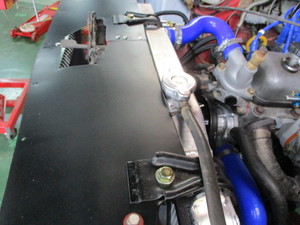

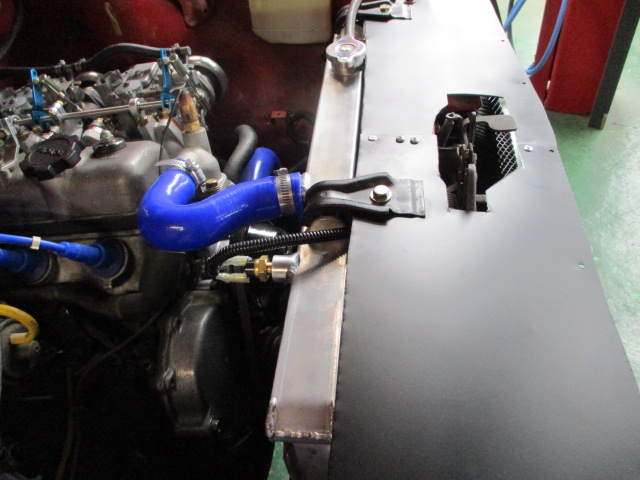

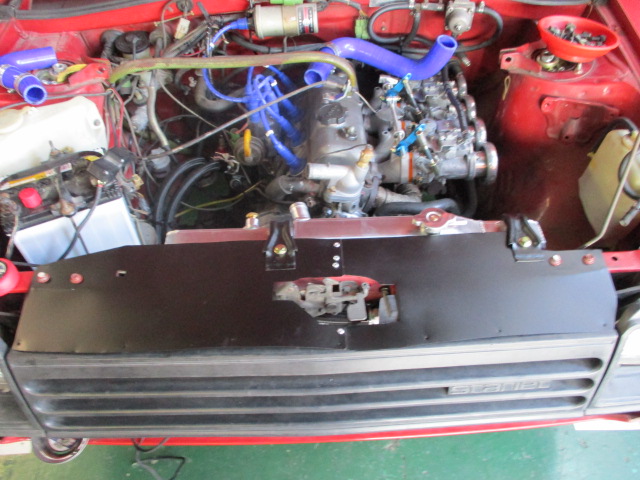

自作のクールパネルも付けて


ラジエターとの隙間を


確認!バッチリです。

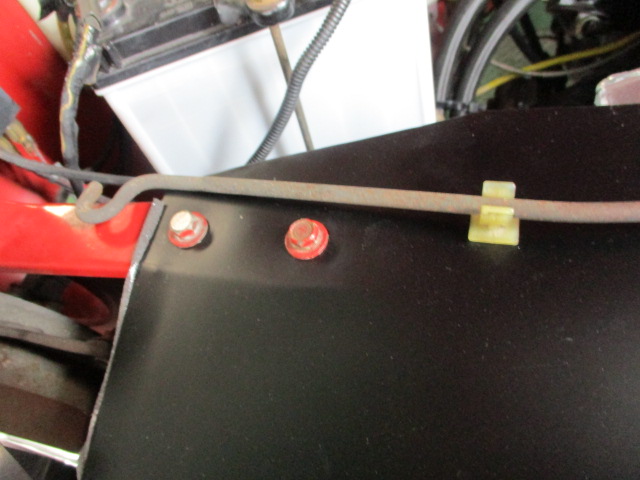

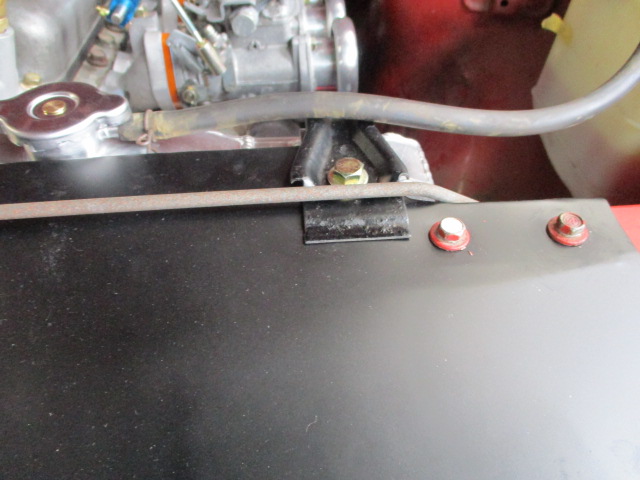

ボンネットのバーも固定できるようにしました。



パネルをグリルにリベットで固定して


ボンネットの開け閉めも確認してOK出来上がり。

後はもう少しソレックスのセッティングを…^^

KP61 メンテと仕様変更ー13

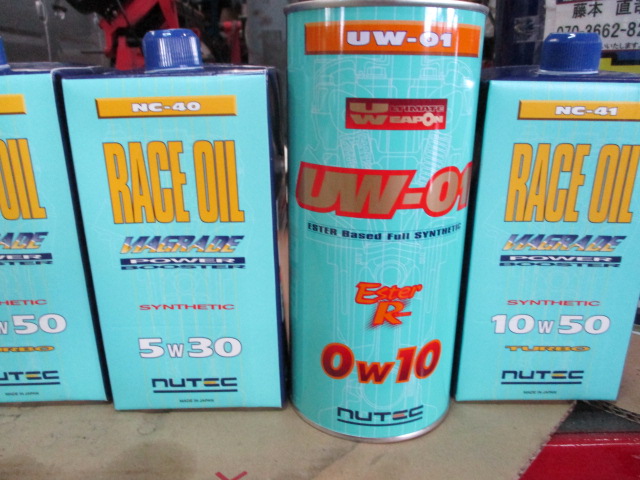

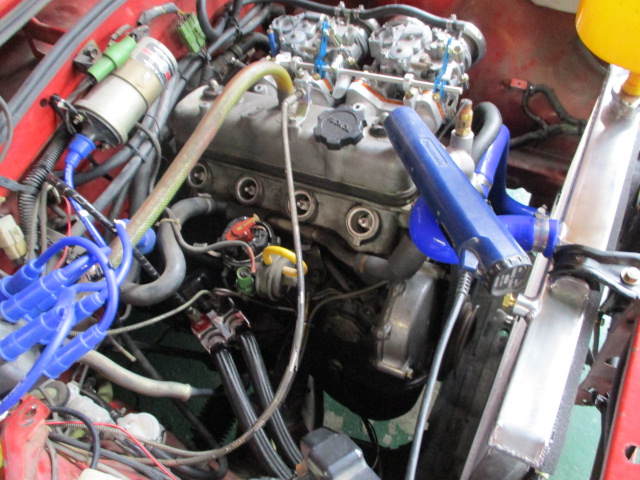

Newオイルクーラーなのでオイルも交換し

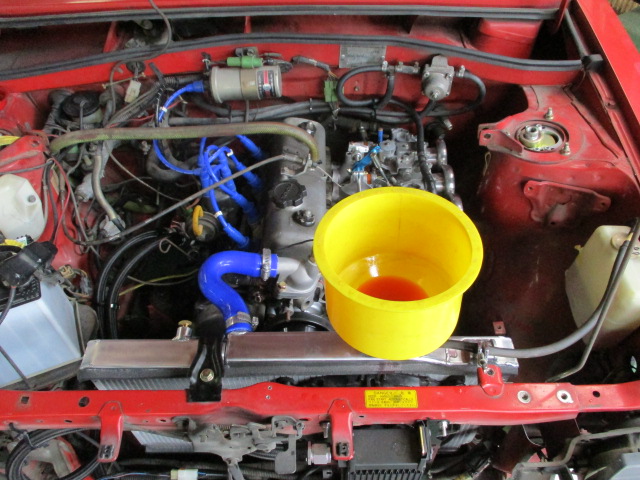

クーラントもC72を。

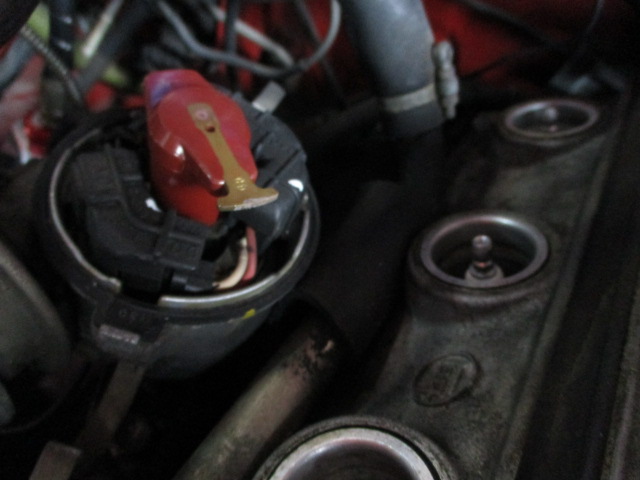

上死点を確認して

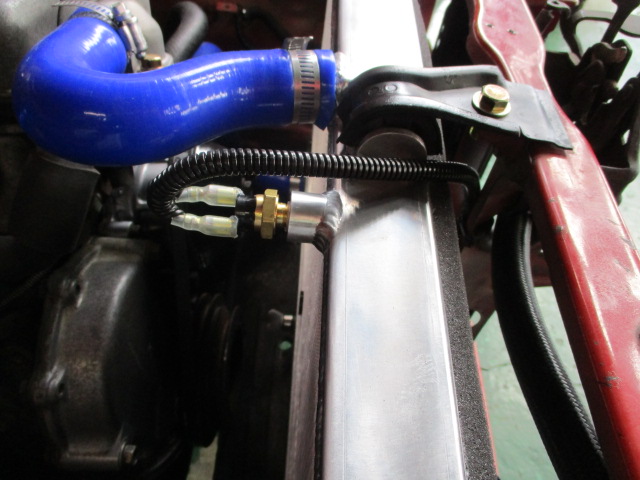

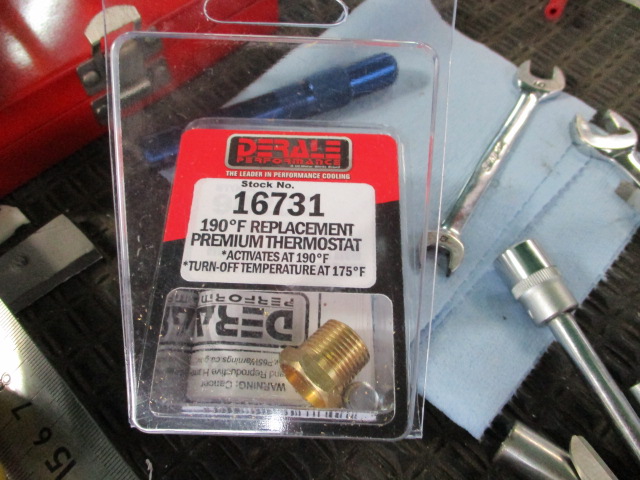

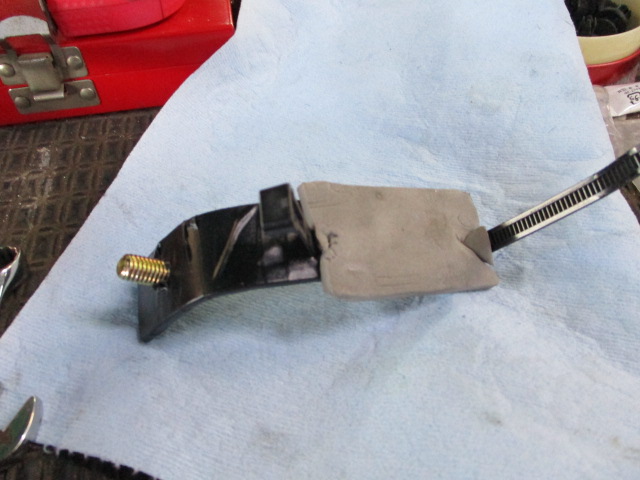

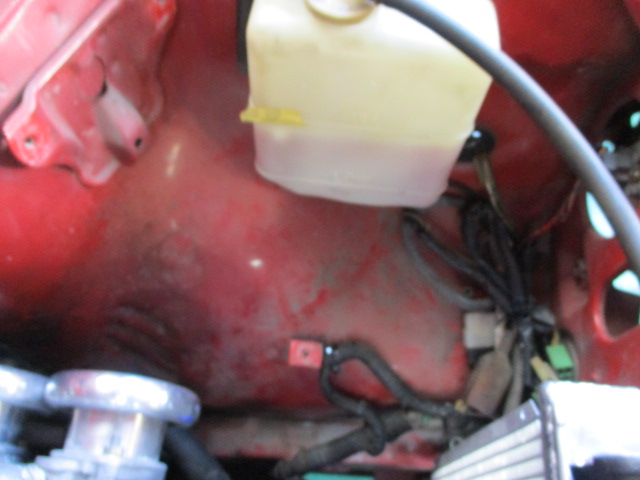

電動ファンセンサーも


ここに付けて


エンジン始動!


これまでアイドリングでパスパスの症状があったのが

大分マシになっていますが、完全に安定しないので

燃圧&油面調整とプラグホールから燃焼室を洗浄してみて

再度セッティング調整します…^^

KP61 メンテと仕様変更ー12

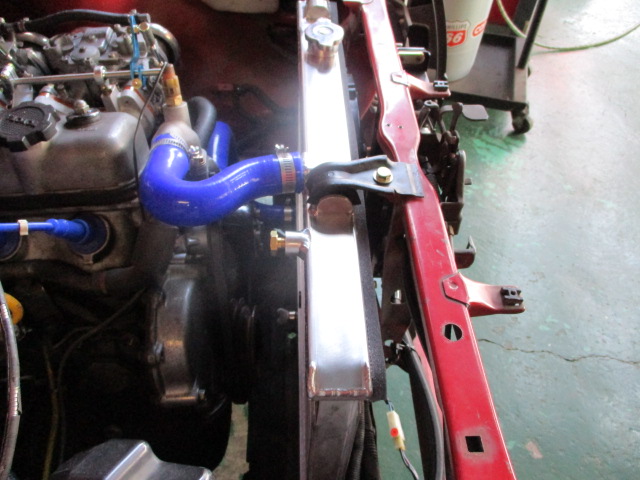

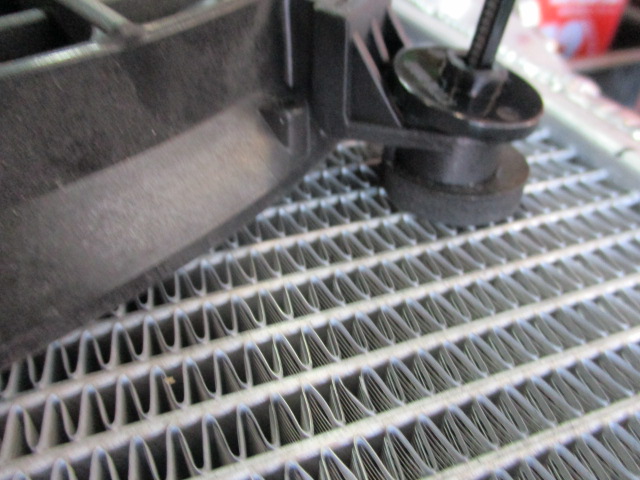

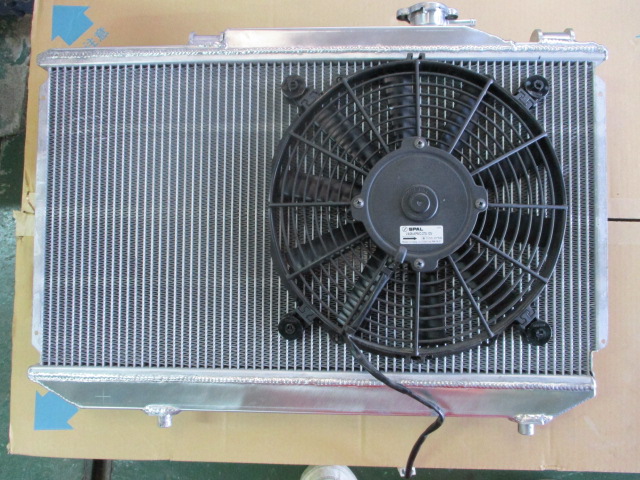

電動ファンマウントを使って



アルミラジエターに仮付けし、

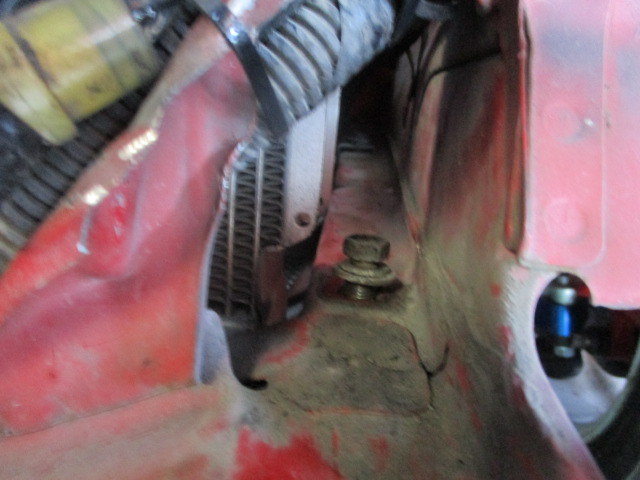

位置を合わせてラジエターが干渉しないか確認!


コアの加工もフレームから1㎝余裕があります。

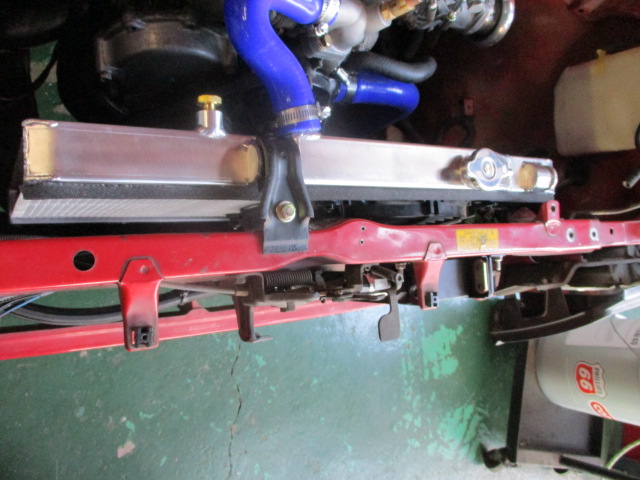

アッパーも大丈夫ですが


アッパーサポートとラジエターの隙間が純正位置なので


スポンジを付けてもかなり空いている…。

これだとラジエターが良くても冷えが悪いので

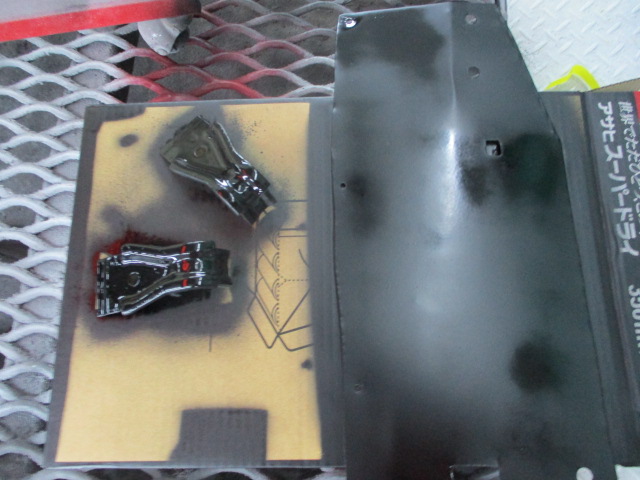

ラジエタークールパネルを自作(^_^;)


まずは、段ボールで型を作って

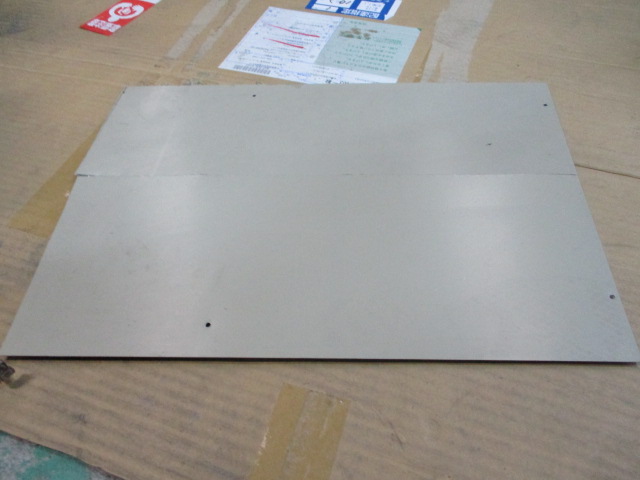

軽量のブリキ板を使い、


艶消しブラックに塗装し、


仮合わせ。

これでグリルから入った風がラジエターに…^^

KP61 メンテと仕様変更ー11

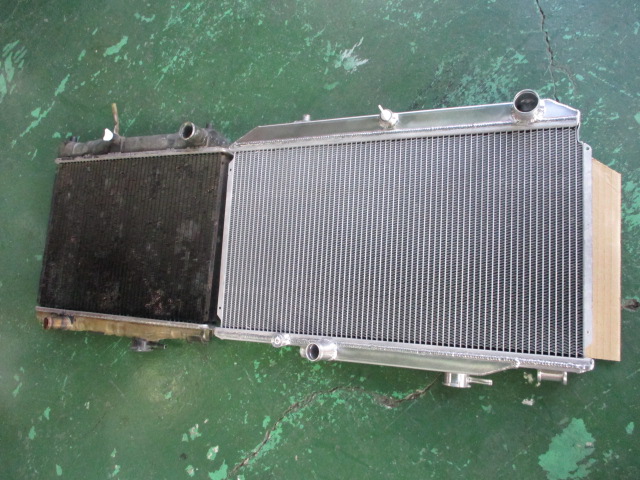

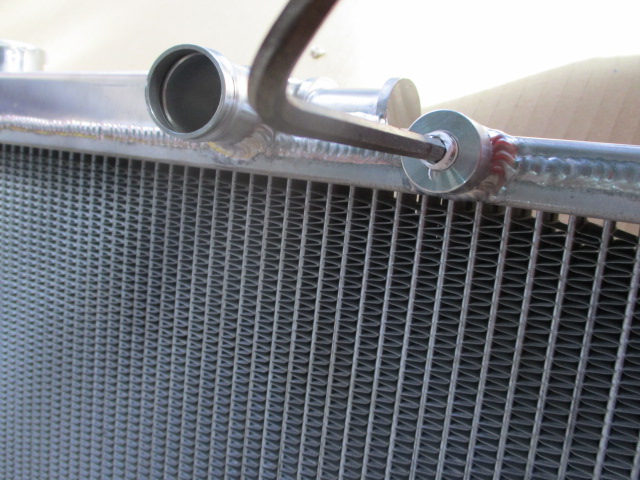

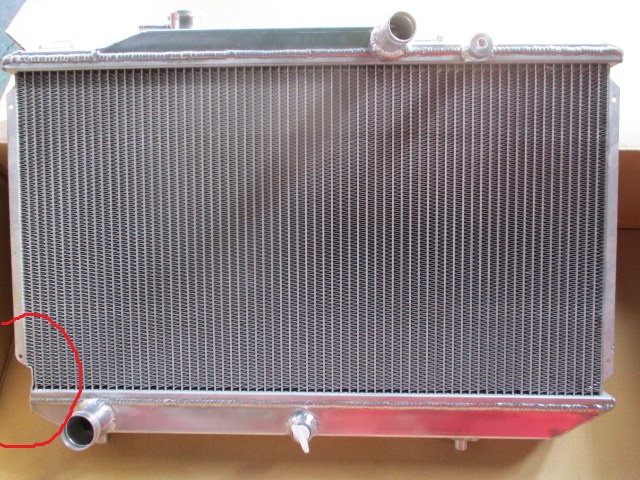

日本製オールアルミ特注ワイドラジエター!(KP61用)

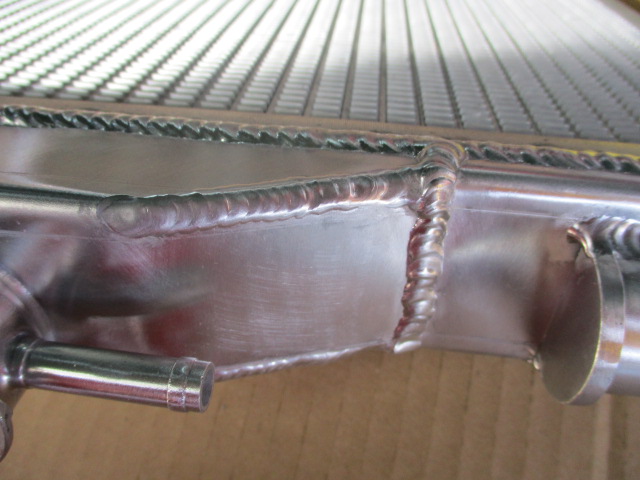

センサー用のプラグも付けてもらいました。


プロの溶接は綺麗ですね~。


両サイドに広げた部分がフレームに干渉するので、

赤〇部分を逃がし加工してもらい、元の位置に付くようにしました。

ラジエター屋さんには、色々とお世話掛けましたが

予定していたアルミラジエター、ありがとうございました!



そして

オイルクーラーの続きを…

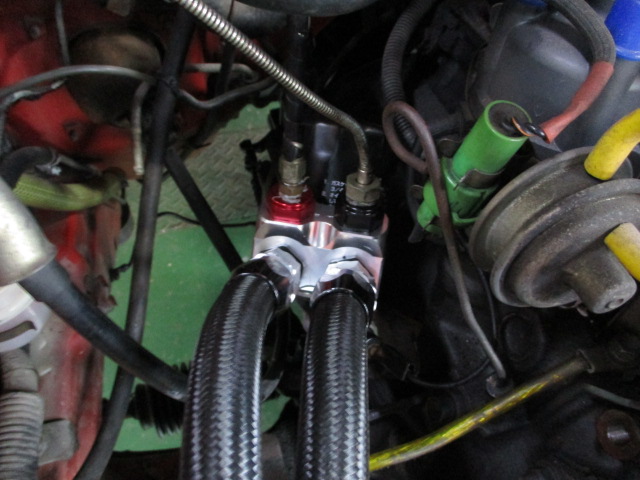

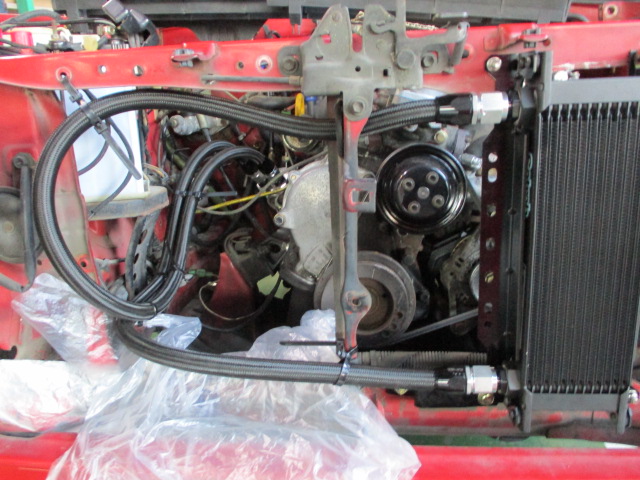

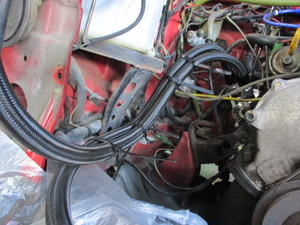

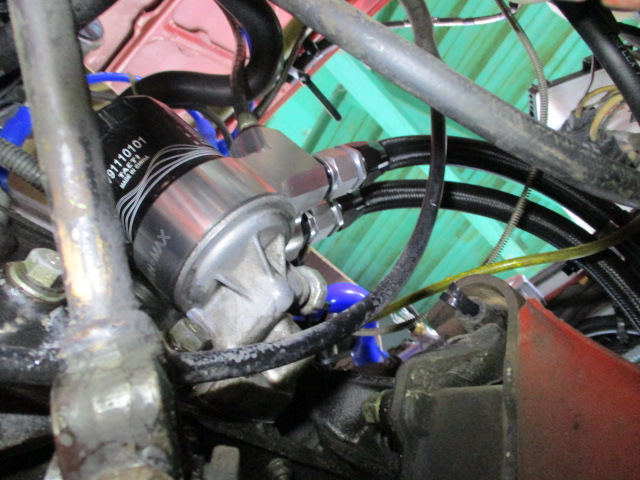

オイルブロックは1つにまとめて取り出し、ホースも付けて

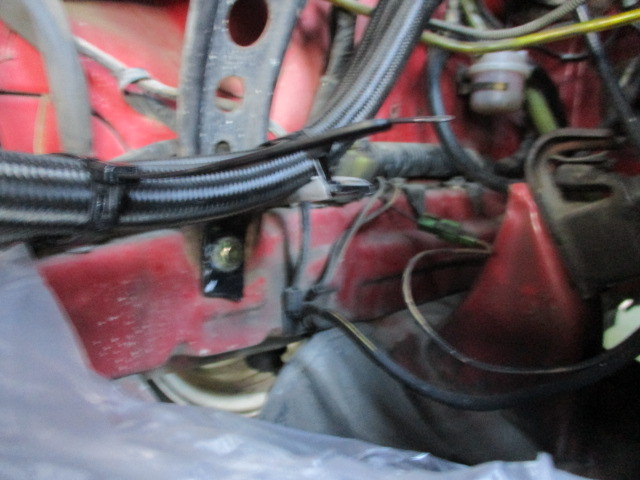

固定ステを作り、


ここに付けて

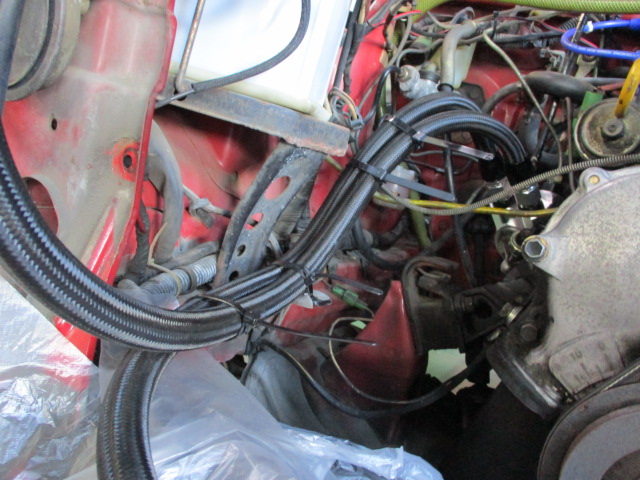

長いホースを固定し

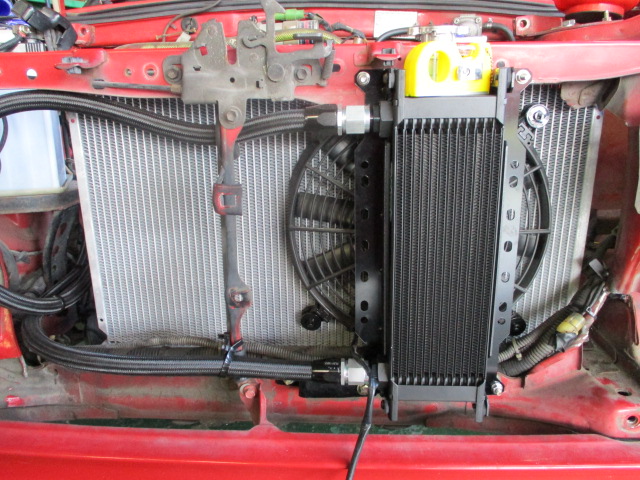

オイルクーラーの取付けも完成。

そして

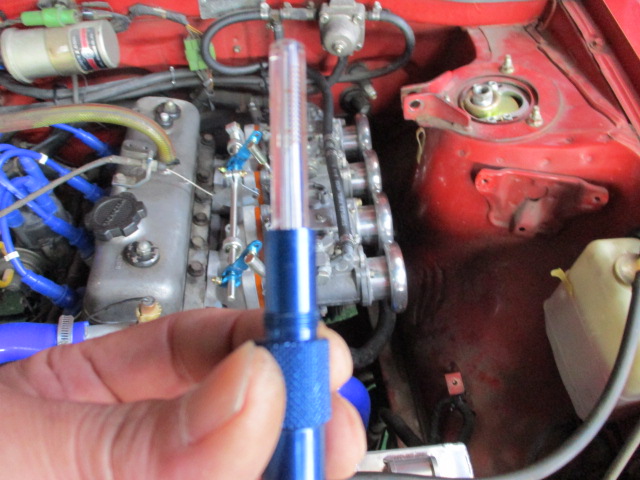

最後に、キャブのセッティング&同調調整と

点火時期を合わせたりするのですが

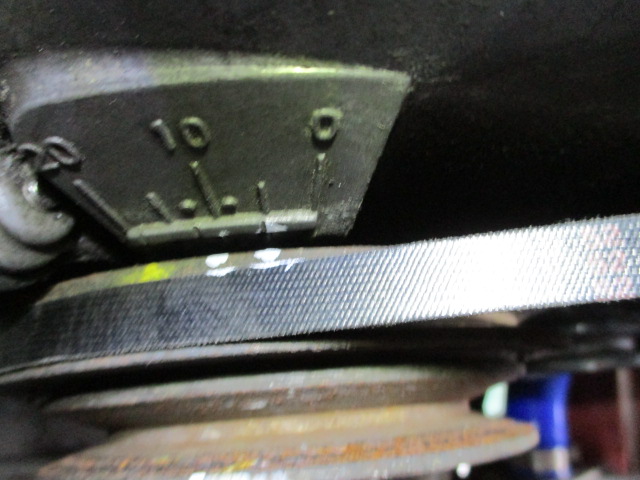

クランクプーリーに点火時期調整用のIマークが無いので

上死点を合わせてペイントを…^^



KP61 メンテと仕様変更ー10

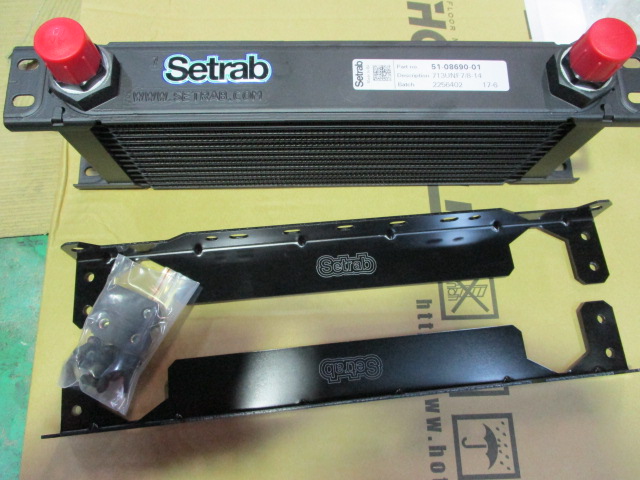

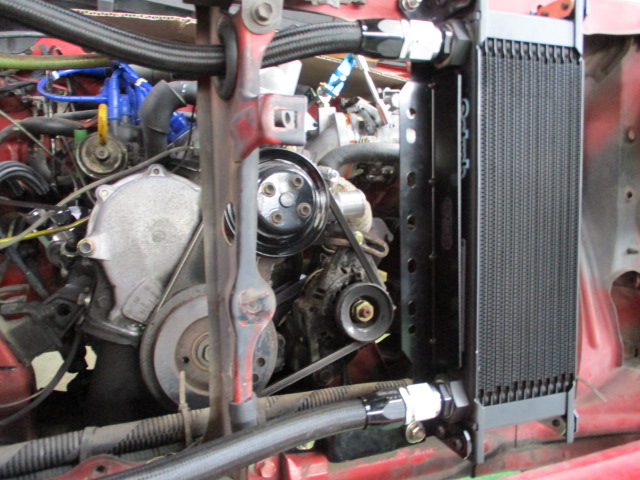

セトラブオイルクーラーと補強ステ。

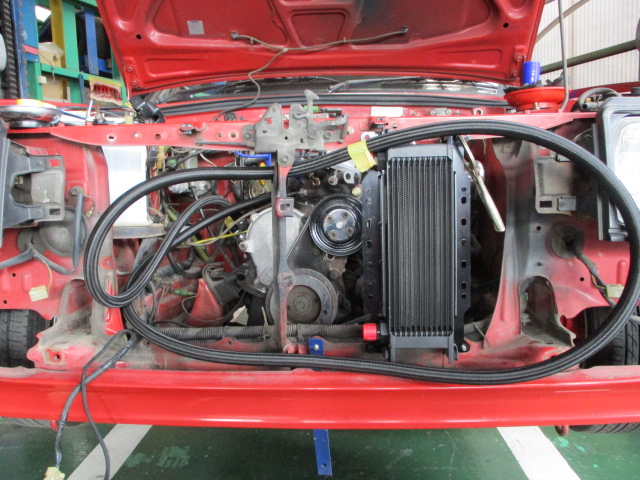

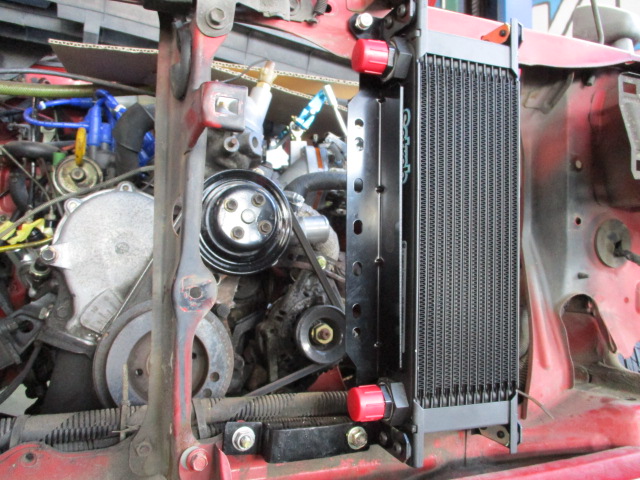

付けたい位置にオイルクーラーを仮付けし、

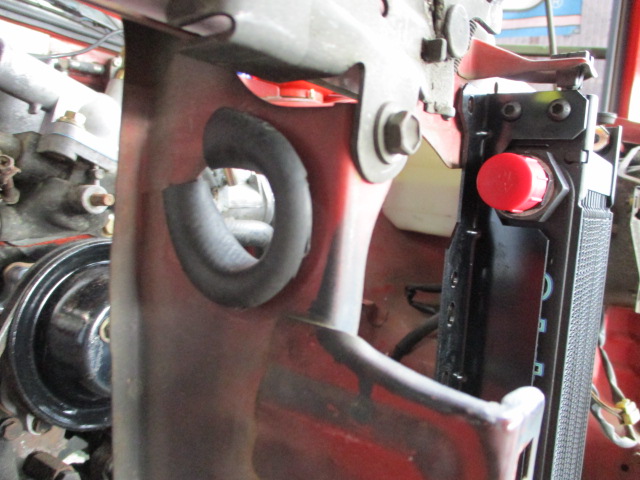

50ミリの穴にゴムを付け

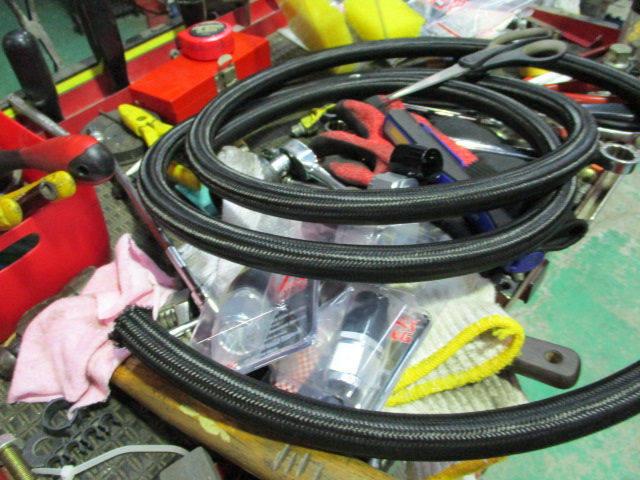

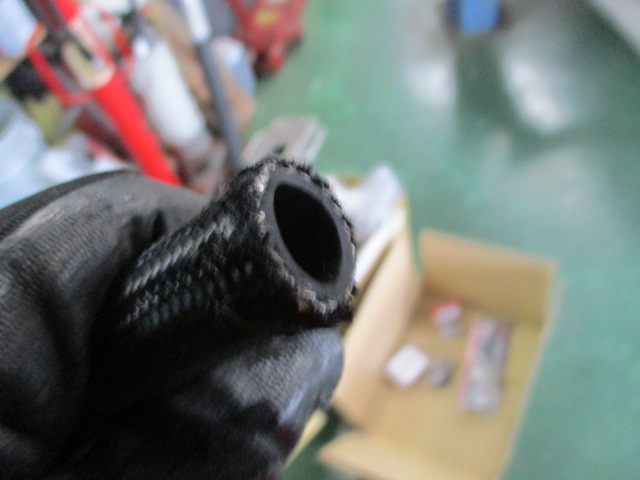

メッシュホースを合わせて


丁度いい長さに切り

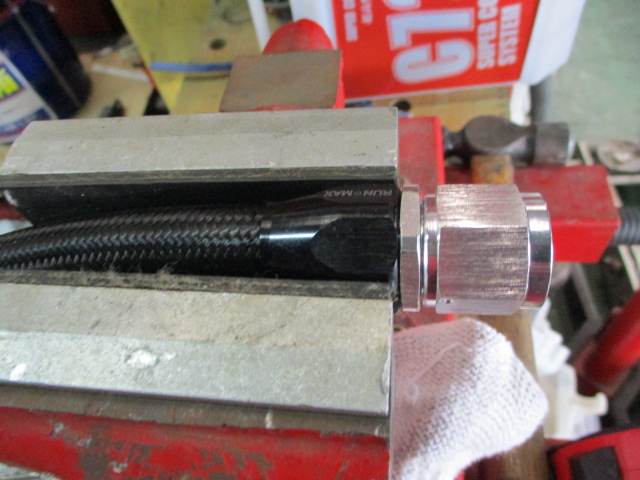

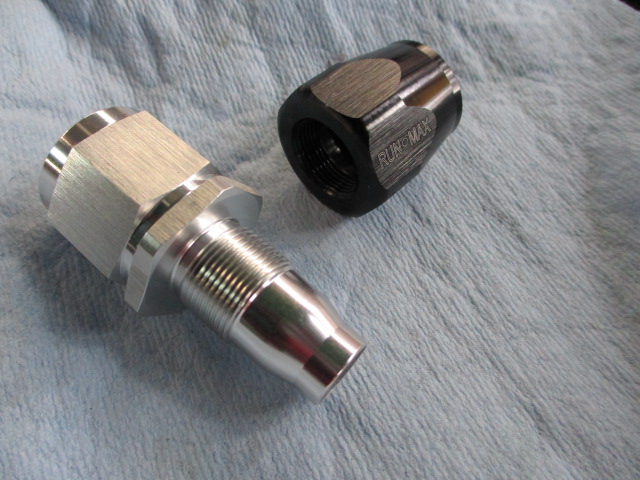

これを使って


ネジを取り付けます。

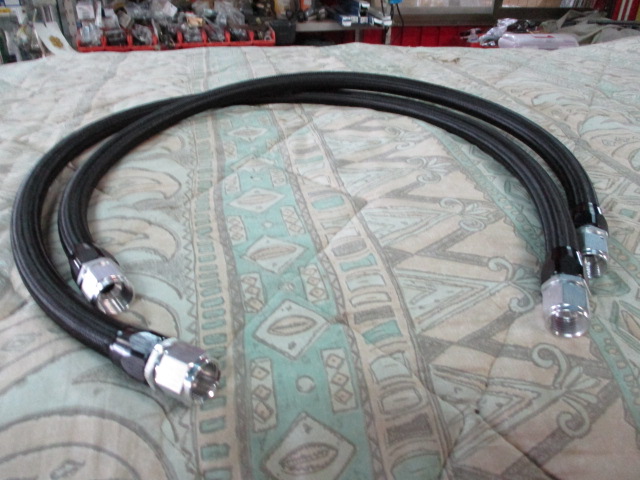

これで長めのメッシュホースが完成!

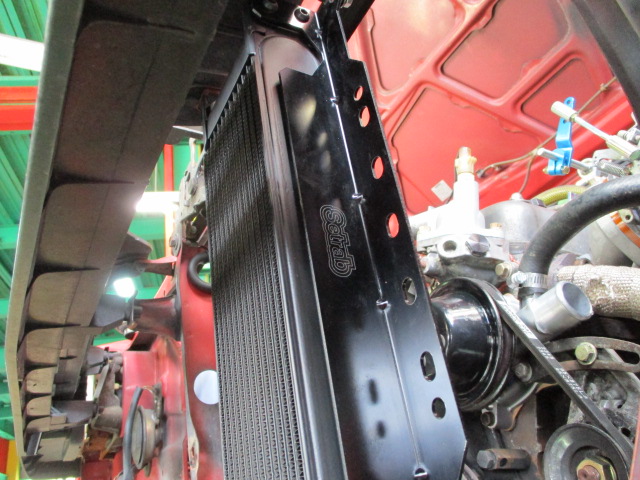

コアーがグリルに当たらないか確認。

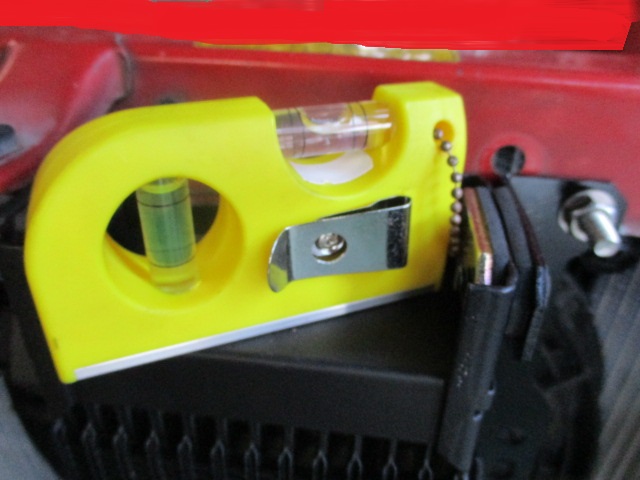

水平も確認して

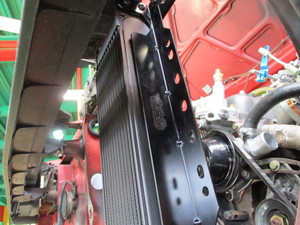

しっかりしたステを作ってオイルクーラーを固定。

デカイのでオイルも沢山入りそうです^^
