2018年04月の記事は以下のとおりです。

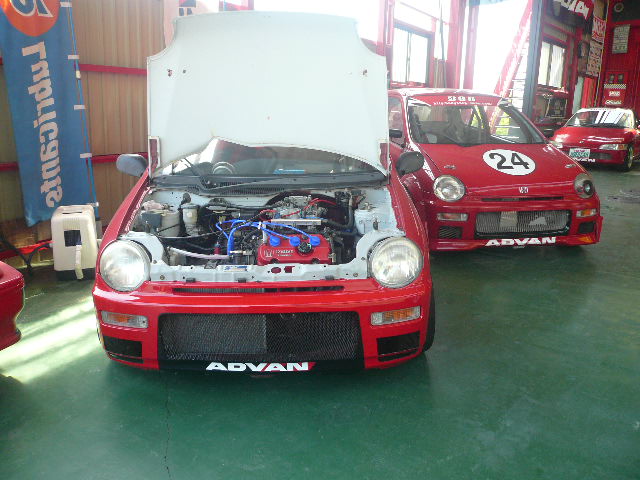

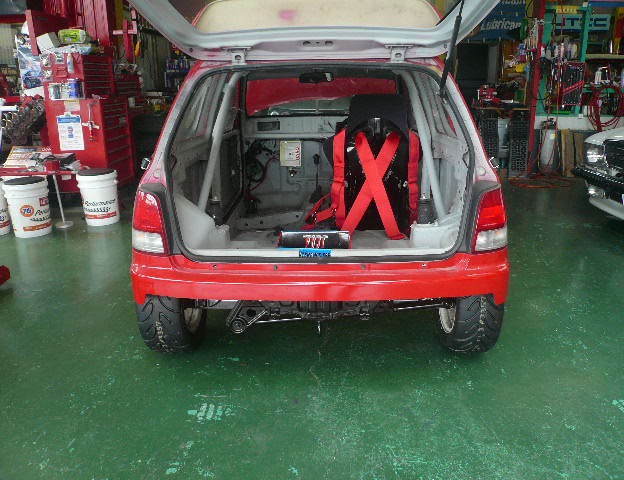

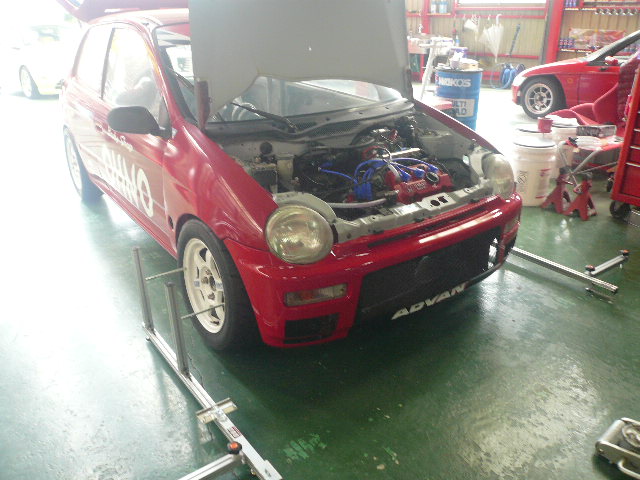

2号機岡国にテスト走行整備

2号機メンテの続きを~

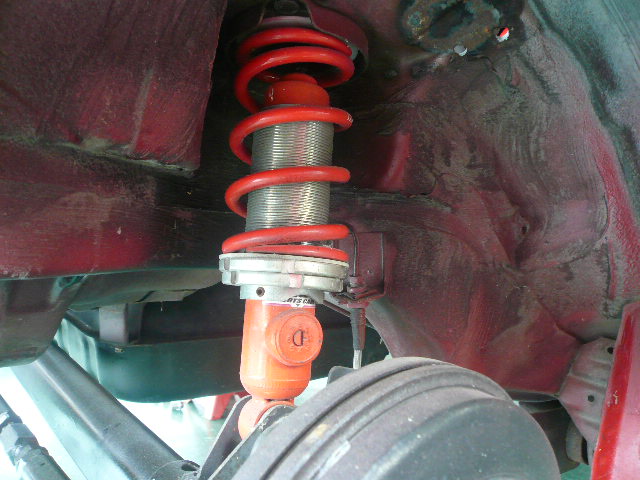

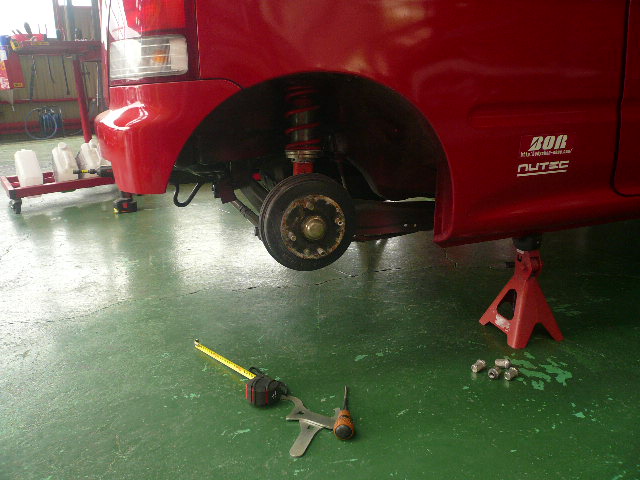

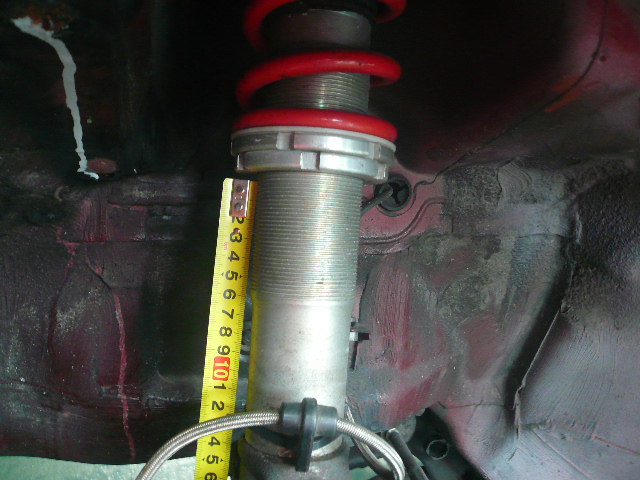

フロントは、8ミリ程下げて



リアーは、調整ギリギリまで下げて7ミリです。


ブレーキオイルも交換し、

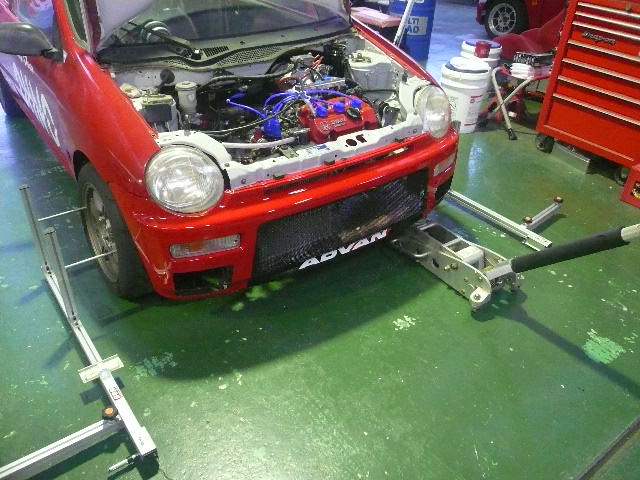

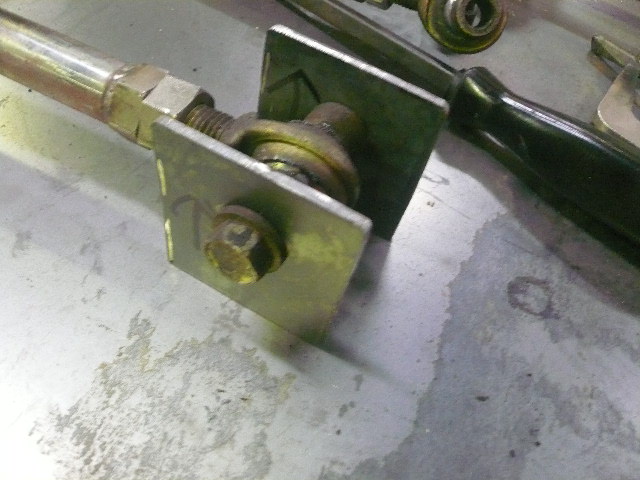

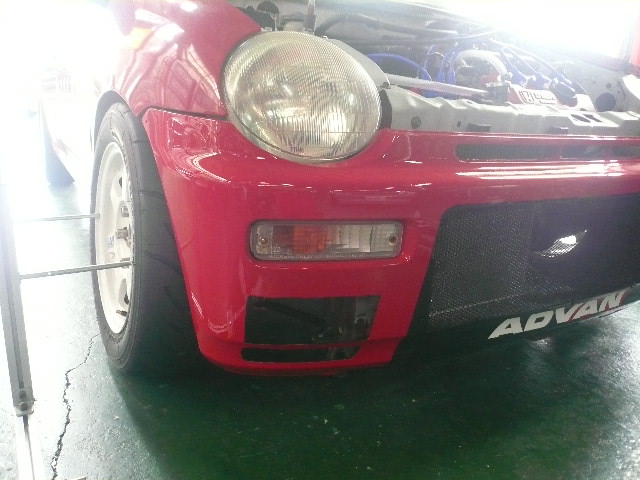

ウマから降ろしてラテラルロットの調整。

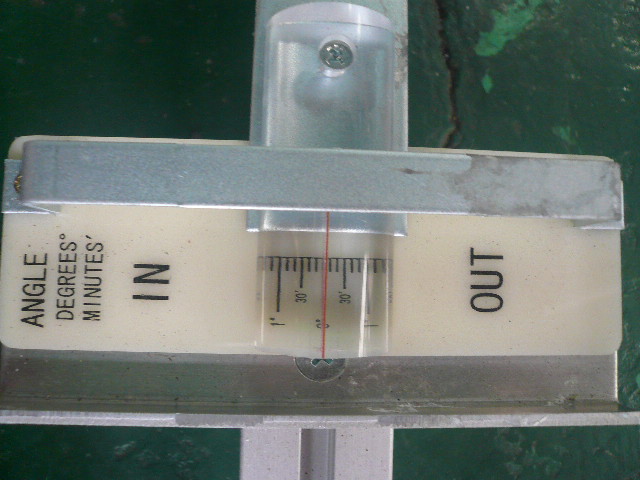

トーを測るとかなりアウトに振っていたので


0寄りのINに

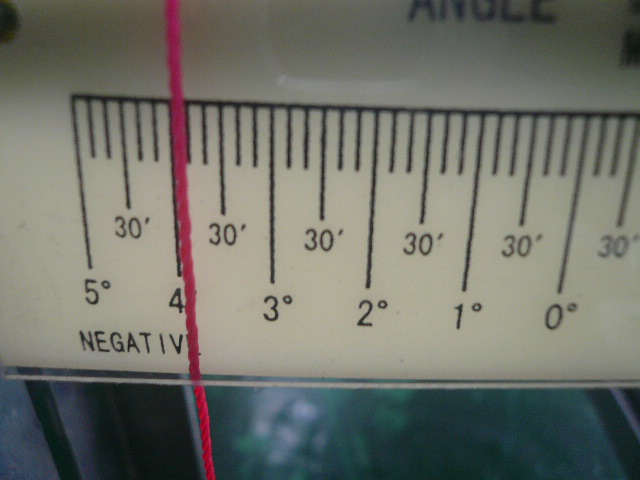

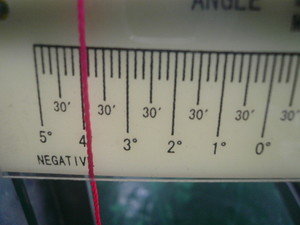

キャンバーは、4°近くに!


これでテスト走行して様子をみて下さい。

後は藤○君、トゥデイを綺麗にピカピカに!ヨロシク^^





SL500 R107コンバーチブル

ベンツSL整備の続き~

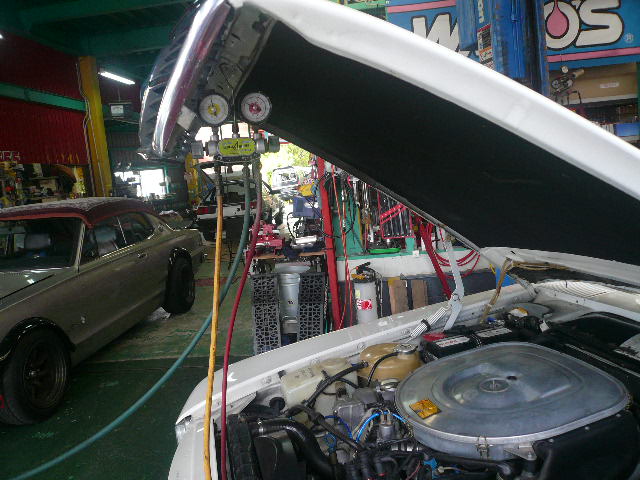

暑くなる前にクーラーガスを注入!

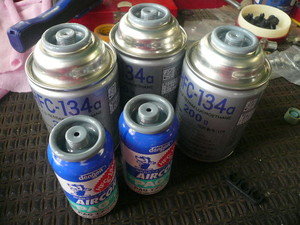

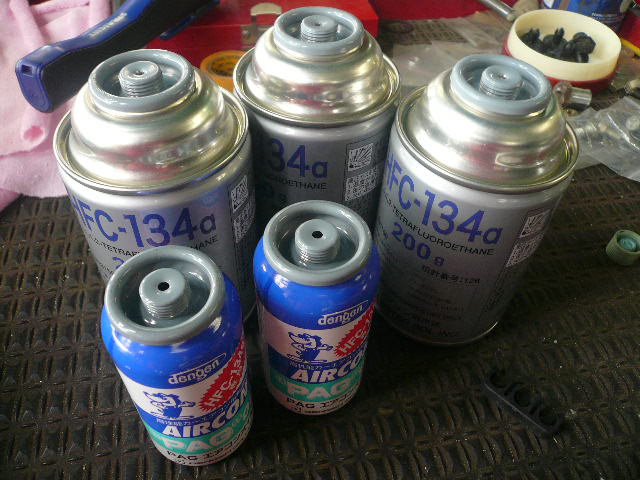

コンプレッサーの焼き付き防止にエアコンオイル2本と、

134ガスを3本入れて冷たい風が出るようになりました^^

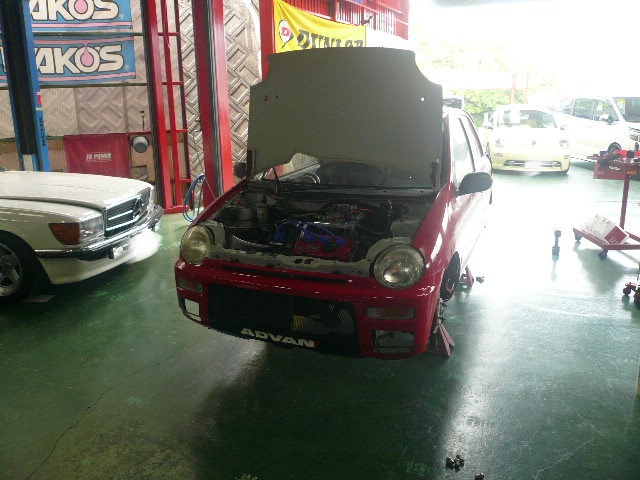

続いて2号機の岡国テスト走行前の整備!


タイヤサイズを変更したので車高調整とアライメント調整。

他にももろもろ整備をやらねば…(^_^;)



SL500 R107コンバーチブル


アーシングの続きを^^

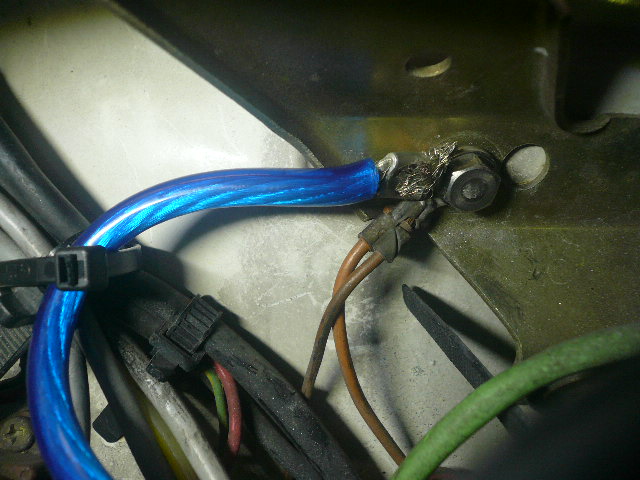

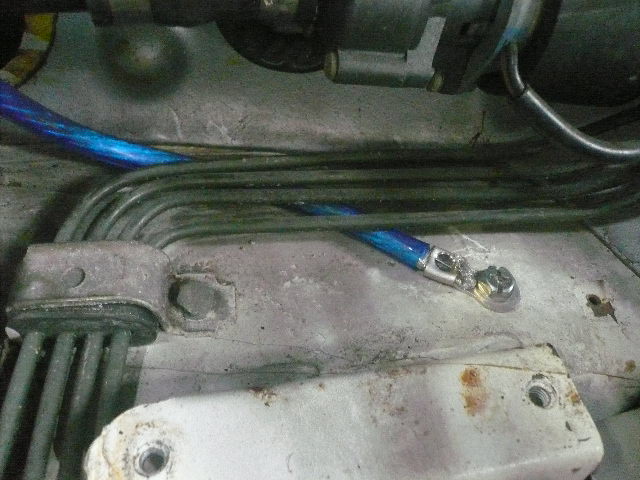

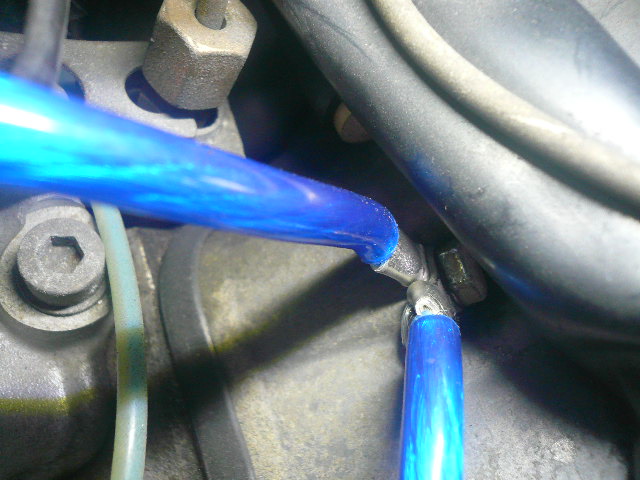

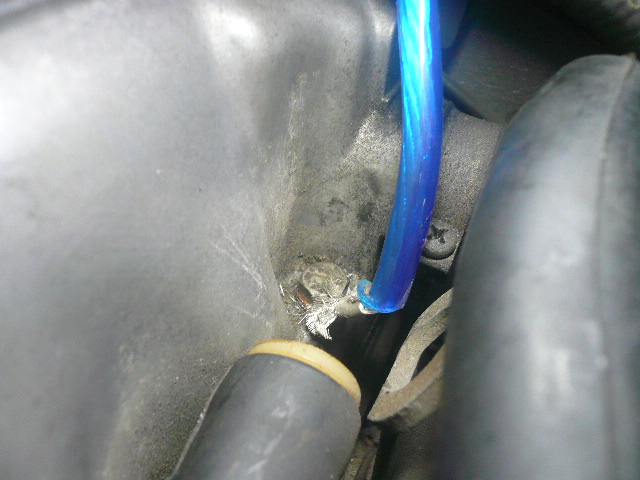

インナーフレームに極太アースを

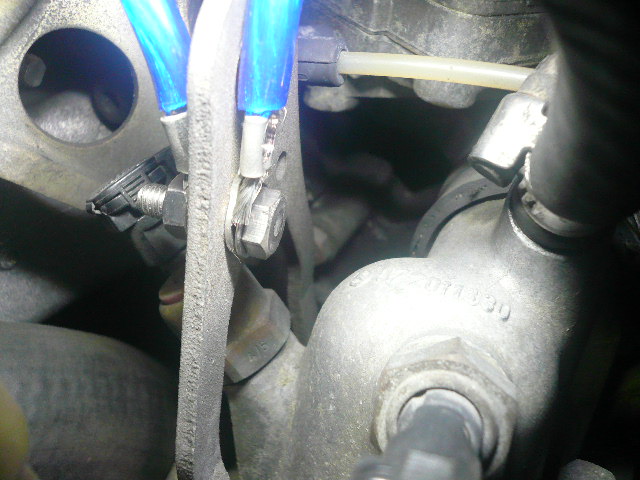

ヘットカバーに直で1本。


反対側のヘットカバーはWで。


シリンダーヘット側のエンジンステにも入れて

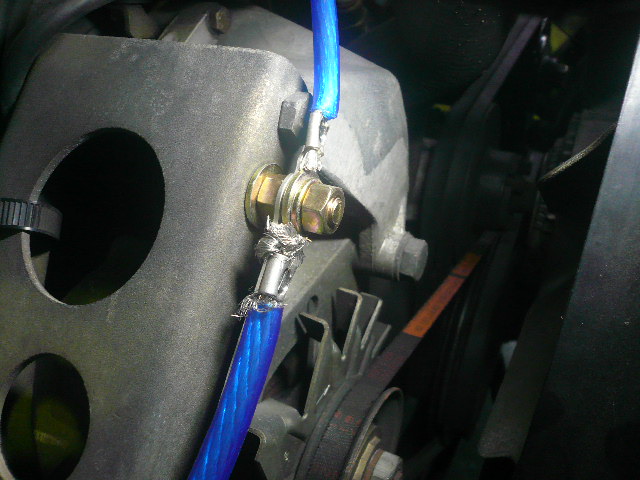

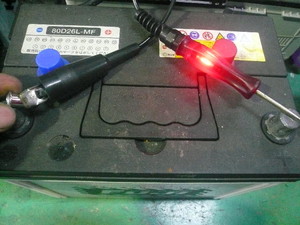

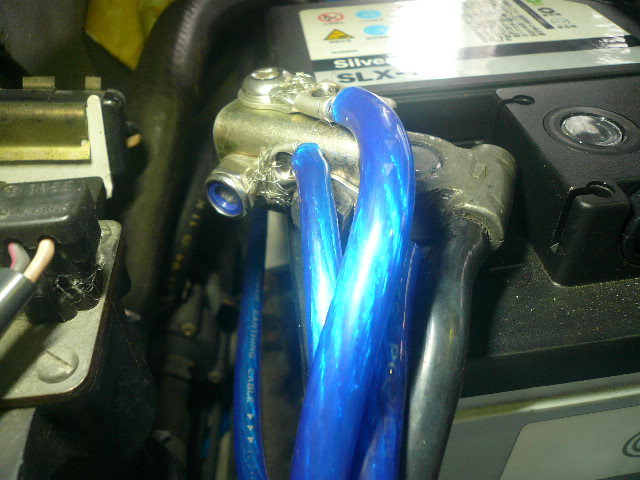

ダイナモブラケットは、バッテリー(-)直で極太を。


反対側のイグニッションコイルのアース部分にも入れて

計6箇所のアーシングをしました!

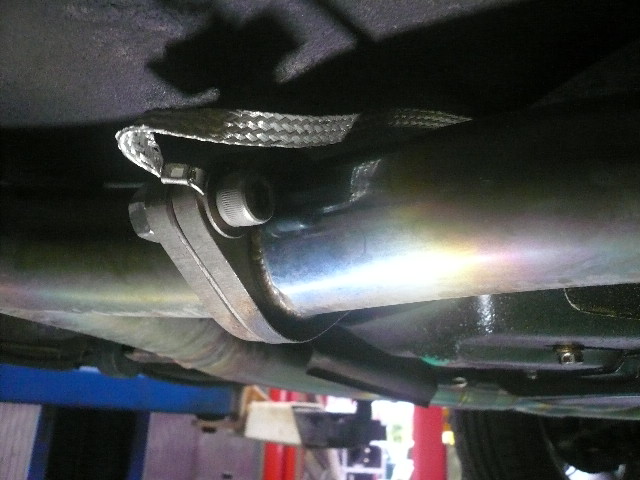

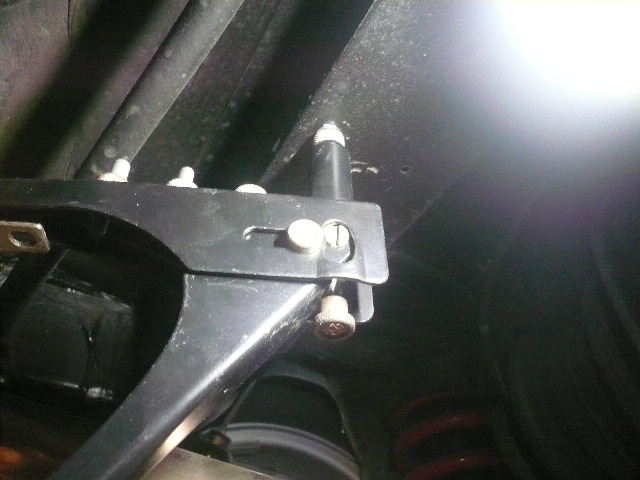

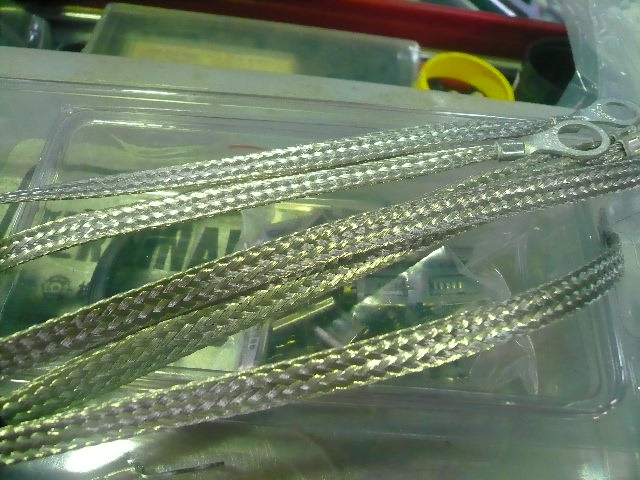

後は、マフラー専用ケーブルでマフラーパイプにアースを!

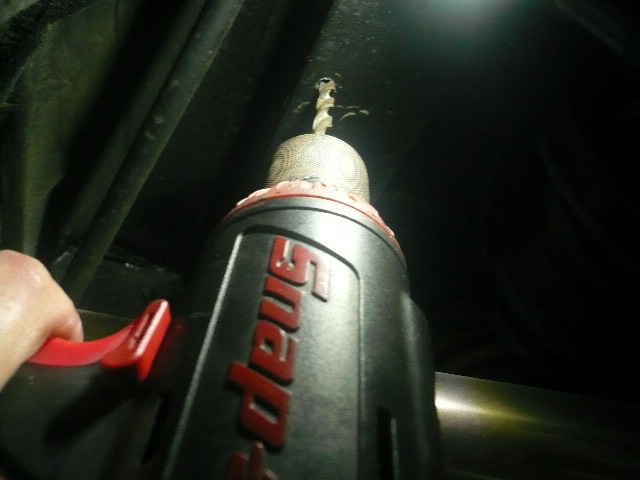

電流が通るナッタ―を



ここに埋めて、

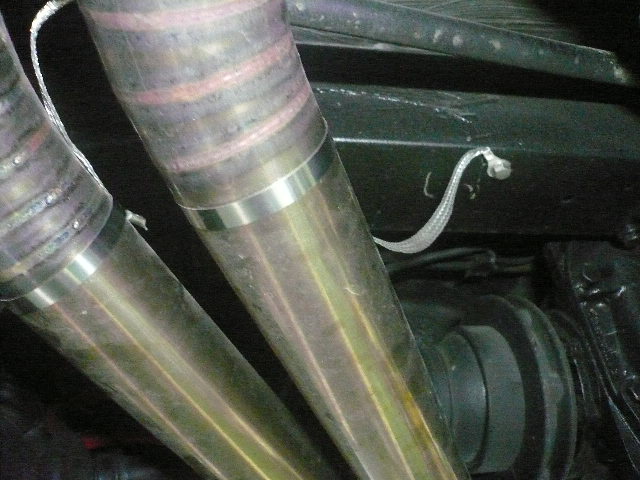

タイコ手前のWパイプと


中間パイプにアースを入れて完了。

マフラーアースは、静電気が無くなるとマフラー音が変わる車両もあります。

これで少しはトルクアップするかなー^^





SL500 R107コンバーチブル

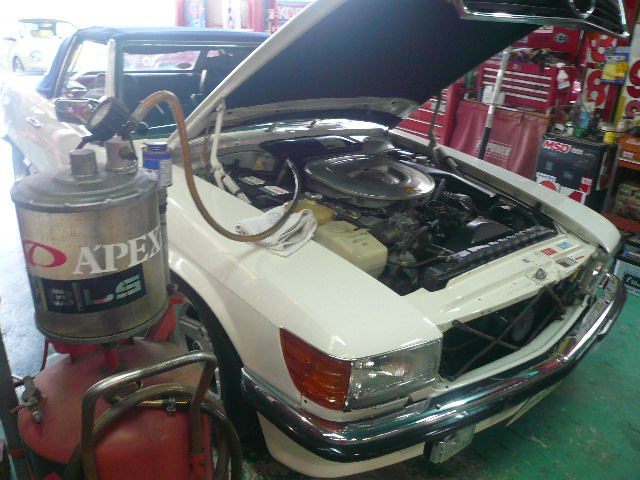

オートマオイルを数リッター抜いて

ミッションパワーシールドとオイルを混ぜて、先に抜いた分量を入れます。

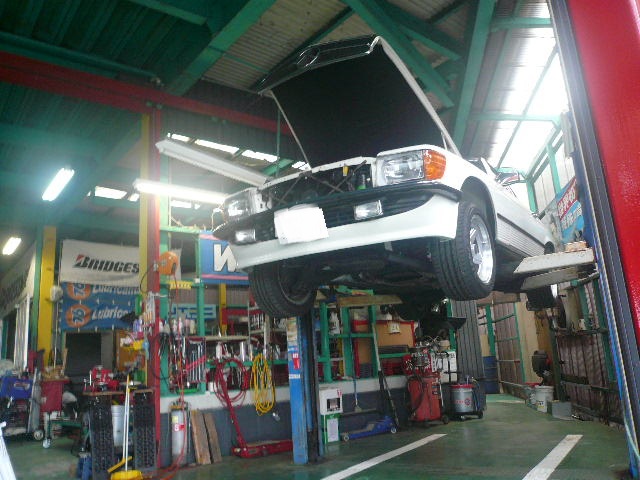

リフトに上げて、

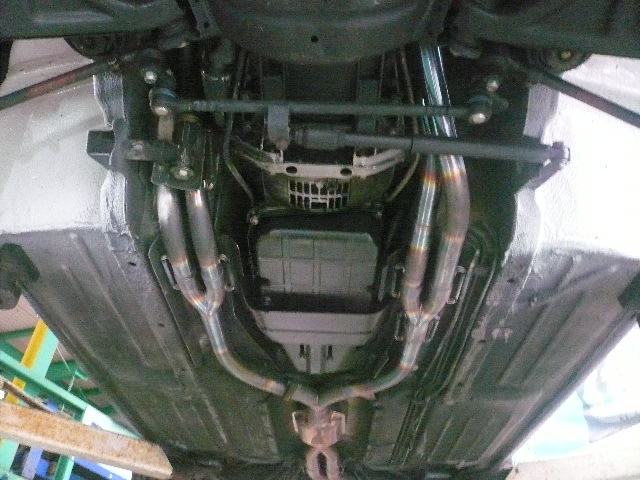

下廻りの点検。

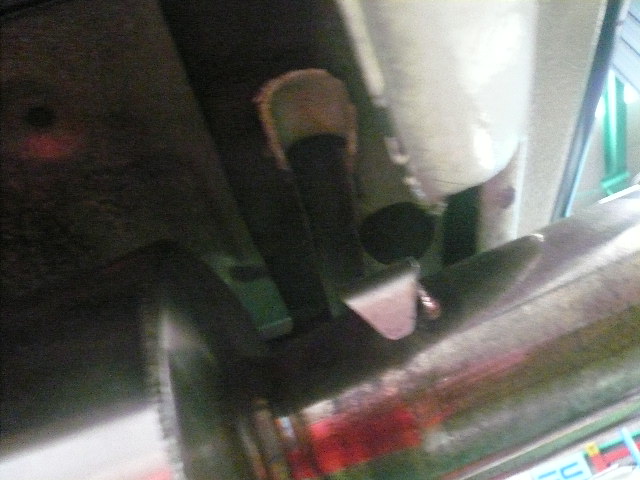

リアータイコの吊りゴムが無くなってるのを発見したので

付けておきます。

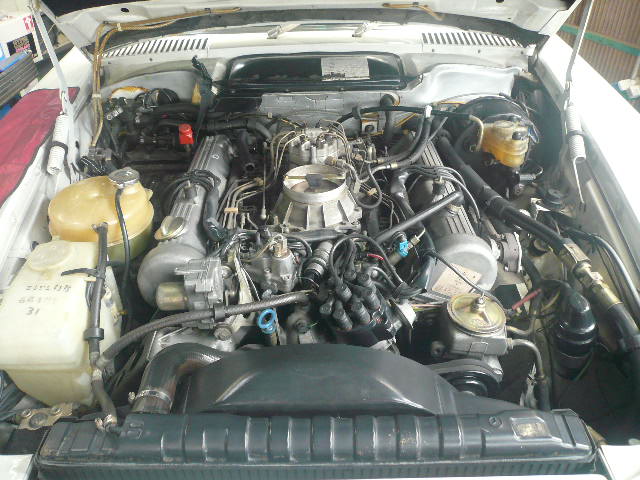

今回アーシングをするのですが、日本車と違ってアースをとる箇所が少ないので

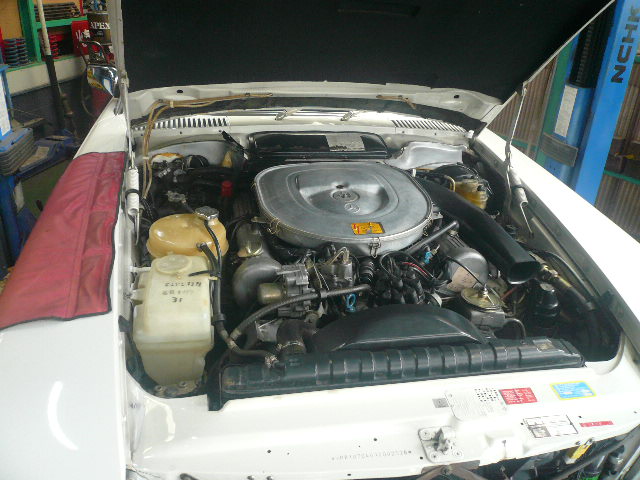

エアークリーナーとバッテリー台を外してアーシングポイントを確認!

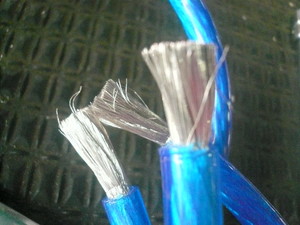

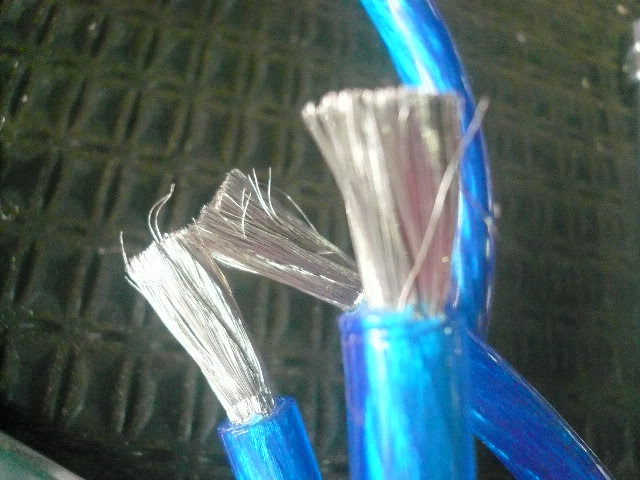

レーシングカーにも使っている配線と

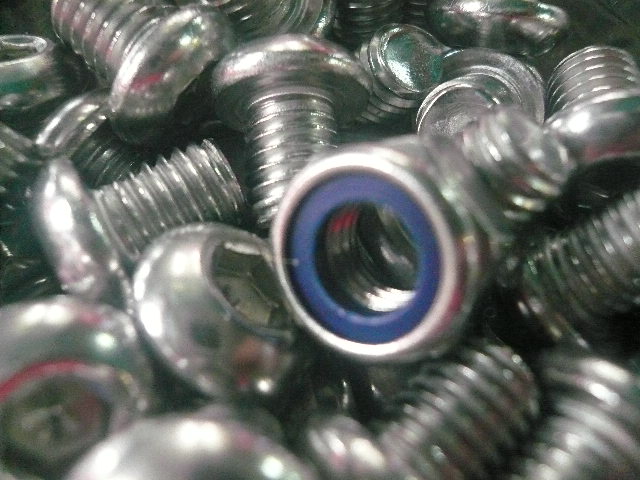

強度のあるステンボルト&ナットを使います。

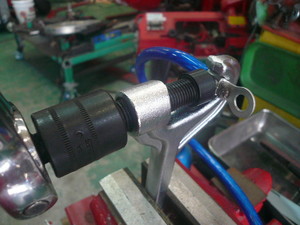

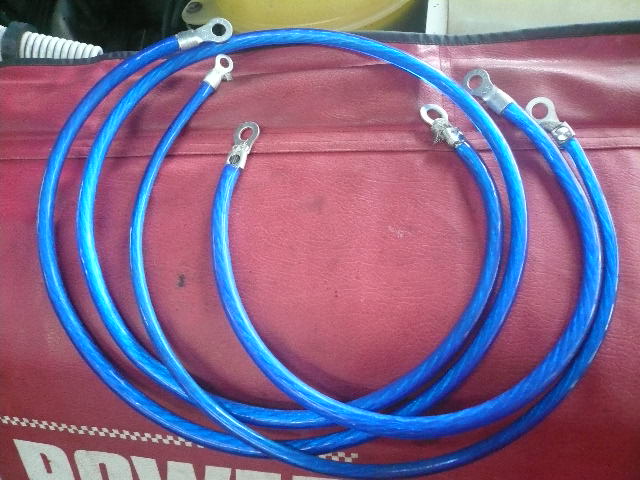

まずは、極太配線で丁度いい長さを測り、


直接アースポイントに繋ぐ方を先に製作^^



SL500 R107コンバーチブル

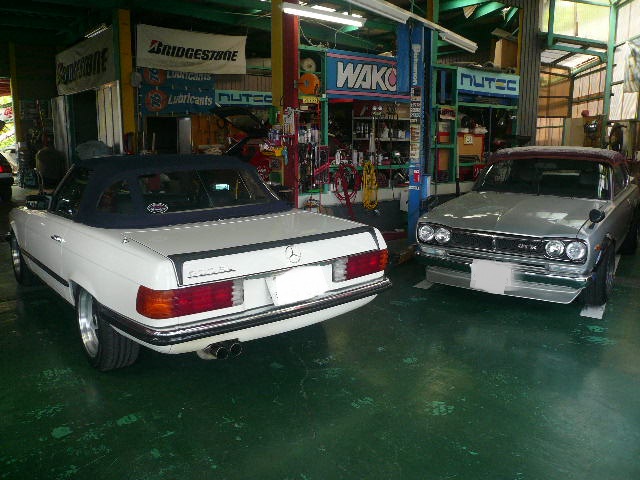

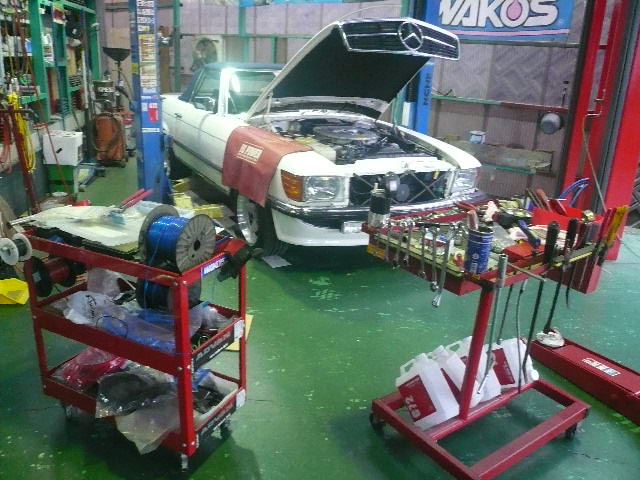

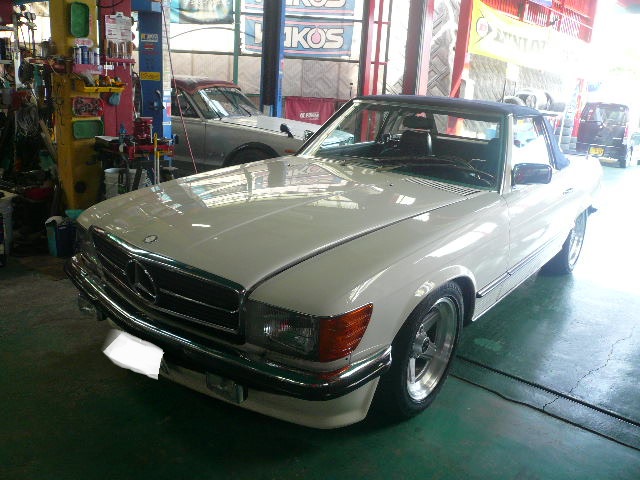

色々とメンテするためSL500を預かりました。

しかしいつもピカピカです!!


SLの横のハコスカがかなり小さく見えます(~_~;)

2号機トゥデイの・・・

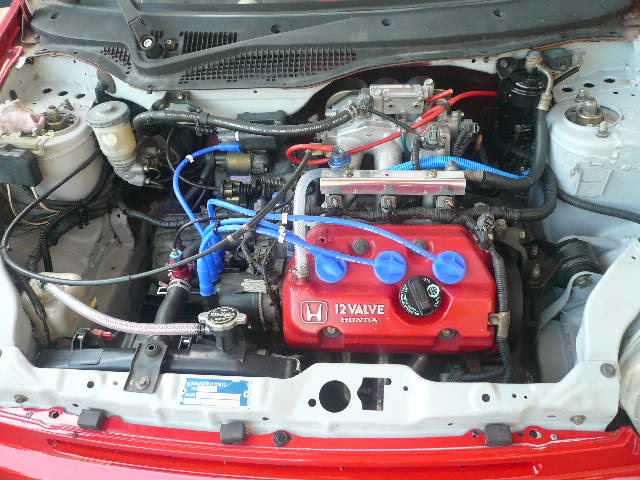

2号機トゥデイの

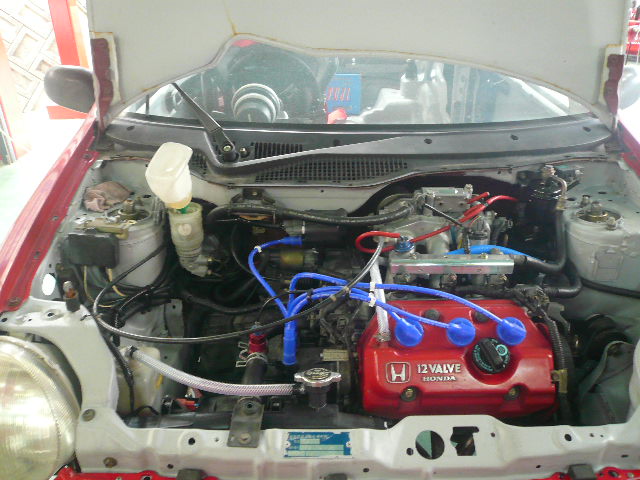

水廻りの点検と燃料配管を少しやり変え、

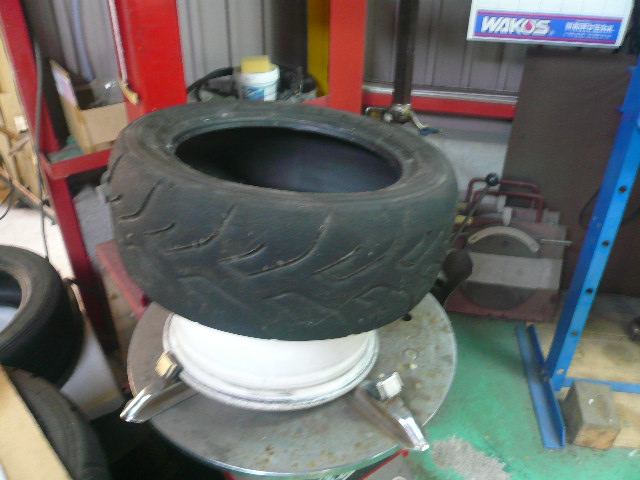

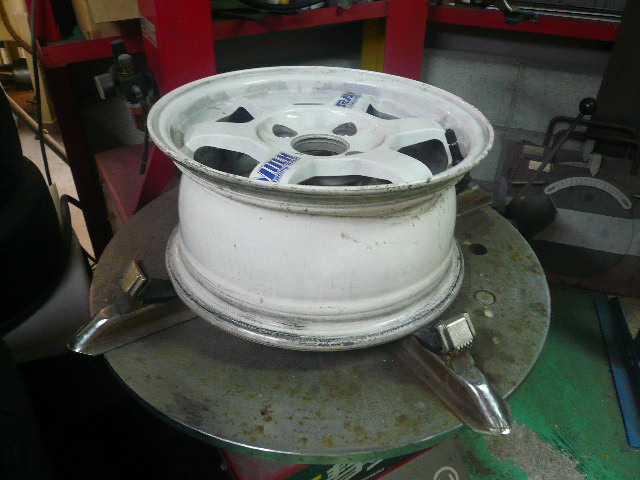

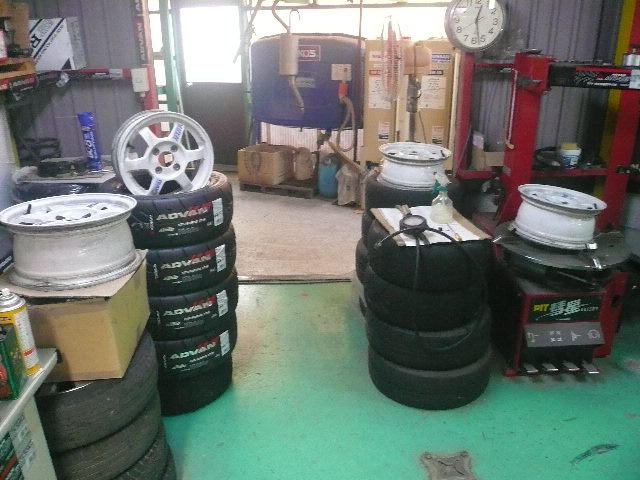

TE37の048タイヤを外して

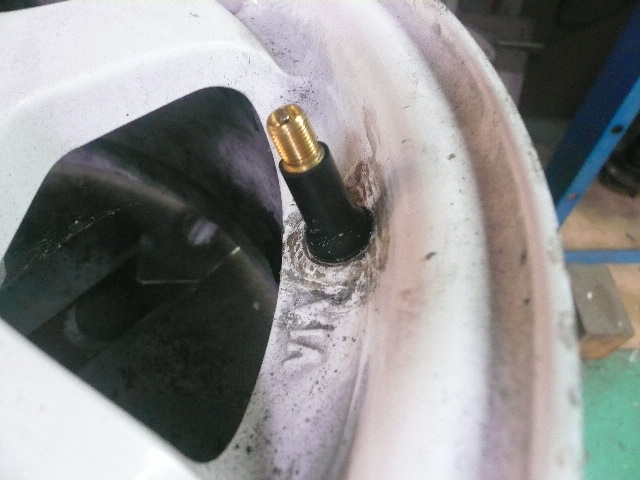

ホイルの内側のタイヤカスを綺麗に。


ゴムバルブは新品に交換し、

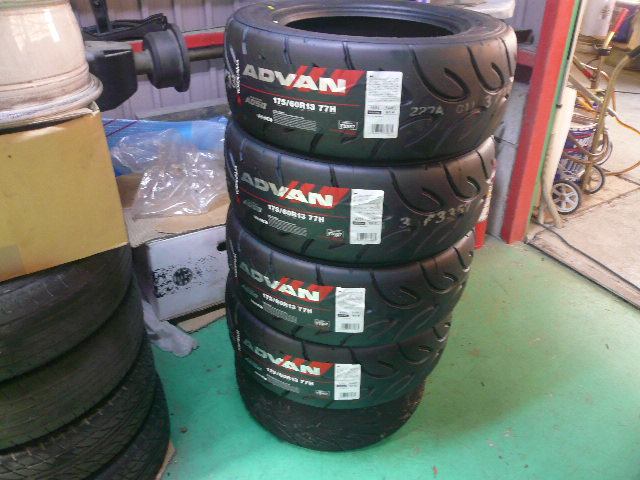

今回は、050のNewタイヤで!^^

KP61作業-4

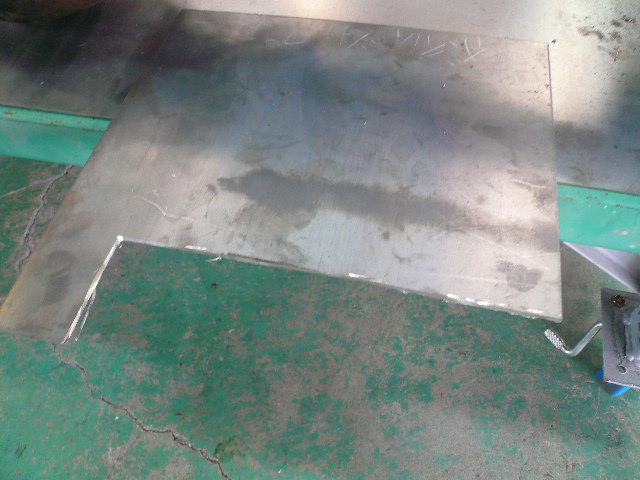

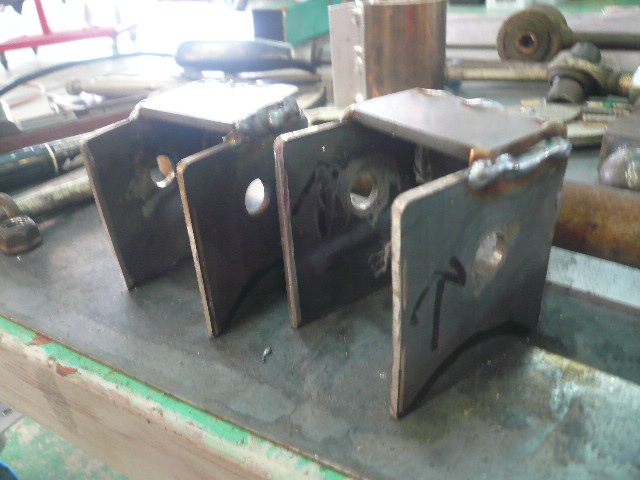

まずは、厚めの鉄板を切って


4枚のプレートを作り、

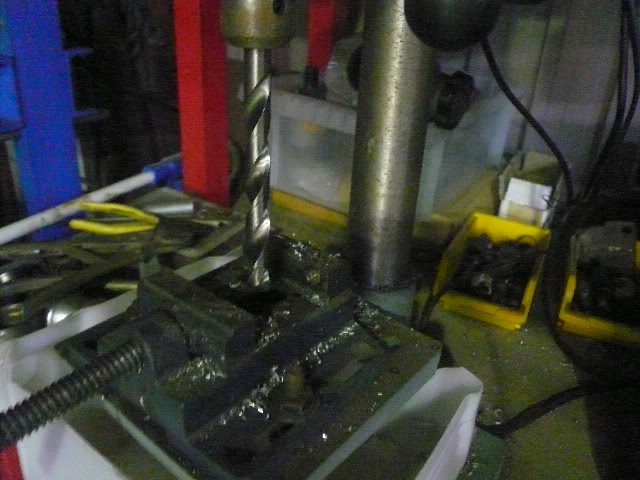

4枚重ねて12ミリの穴を開けます。

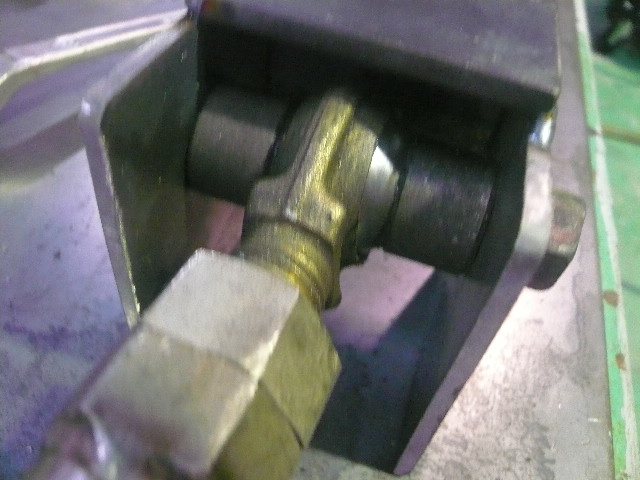

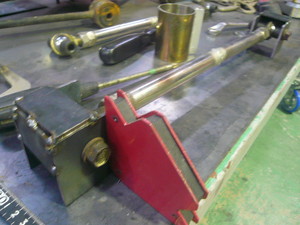

ピロジョイントに固定し寸法を測り

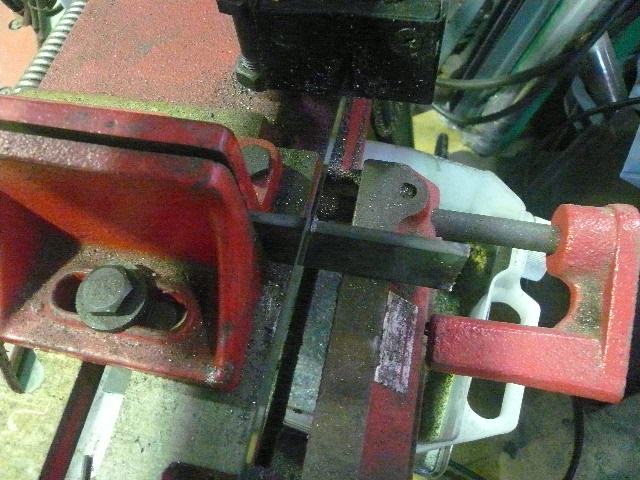

バンドソーで丁度いい長さに切って



仮溶接。

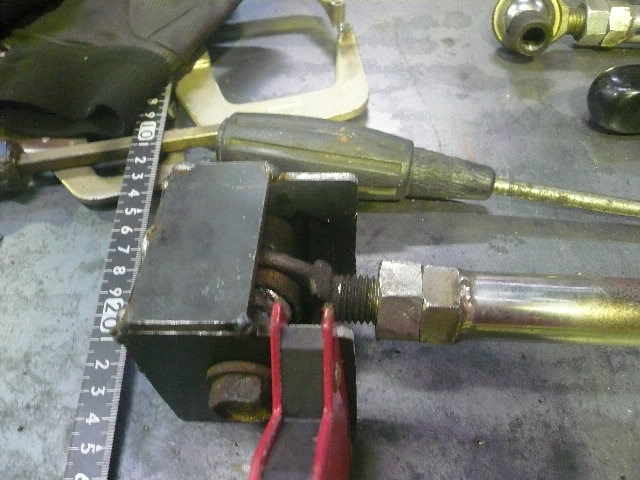

足の部分を5ミリオフセットさせてアールに削り


ホーシングに合わせて高さ調整をして


コントロールアームのアッパーブラケット完成です!

次は、ロアー側を…^^

KP61作業-3

出来るだけ外側にアッパーアームを付けたいので…

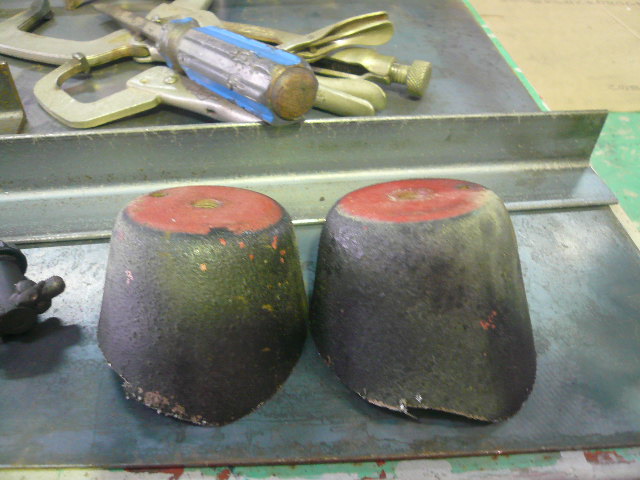

スプリングのアッパーブラケットを


   切り、

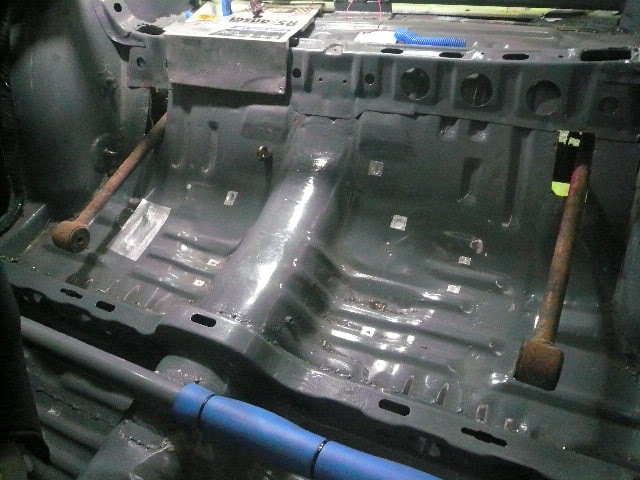

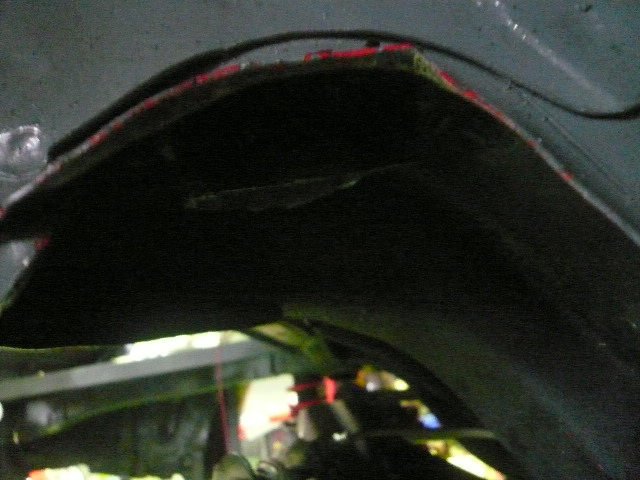

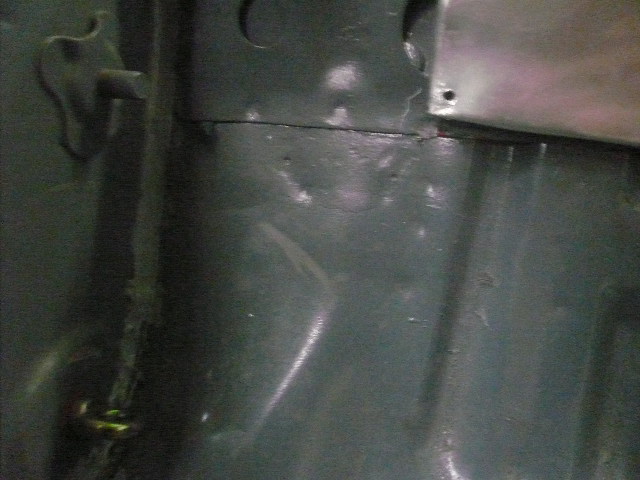

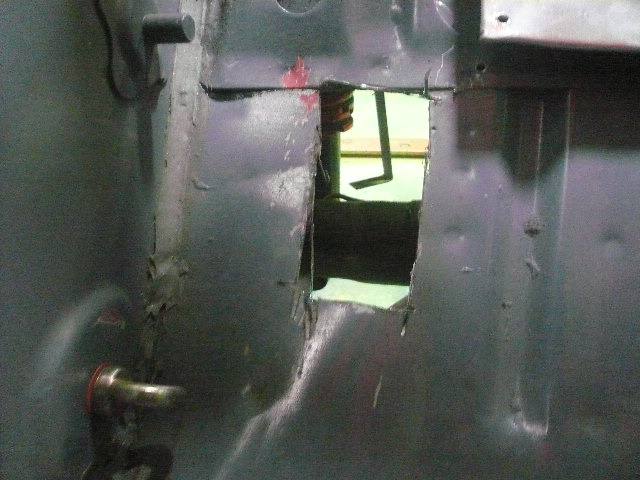

  室内も


  切って、

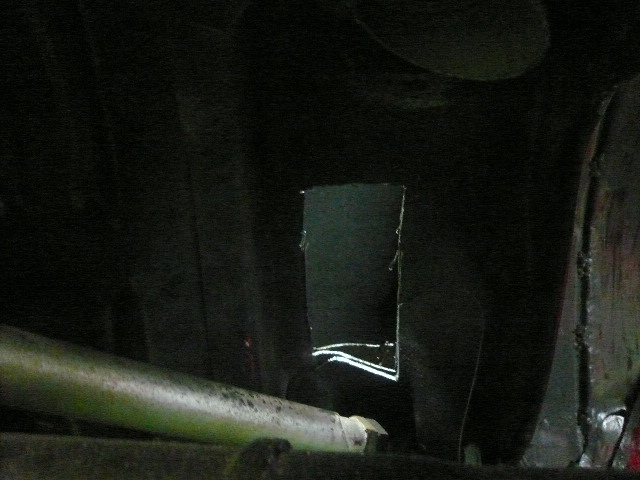

  小窓を開けて

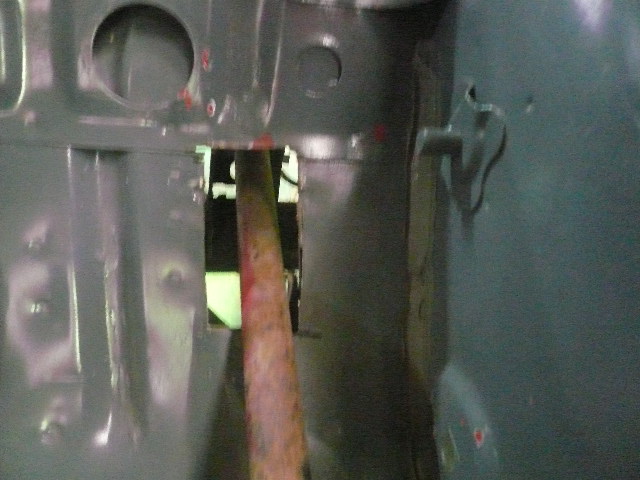

  アームを通し、


  大体の位置を確認!

後は、取付のパーツ作りです^^

AE86 ホーシングを加工-4

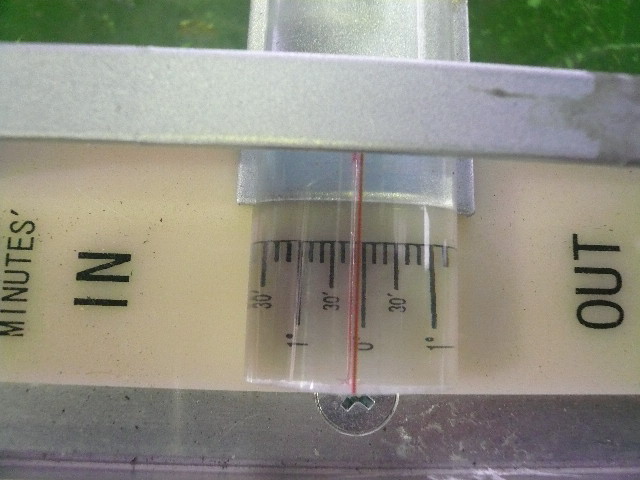

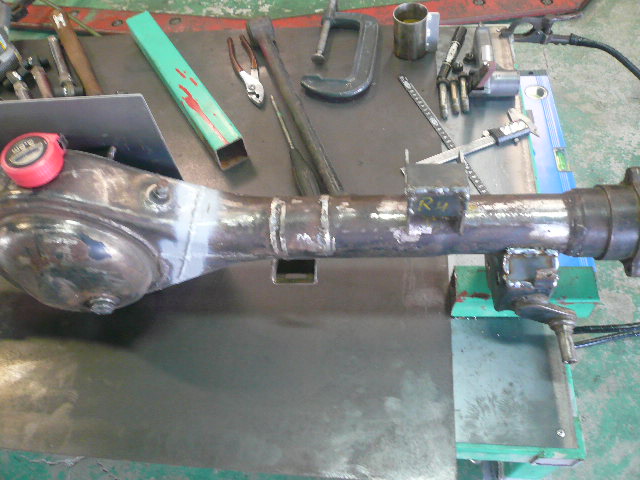

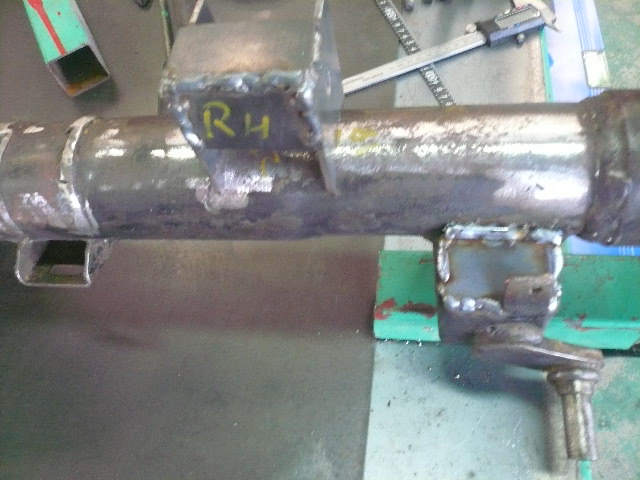

トーを測りながら仮溶接で止めて


1mmのズレを修正し、

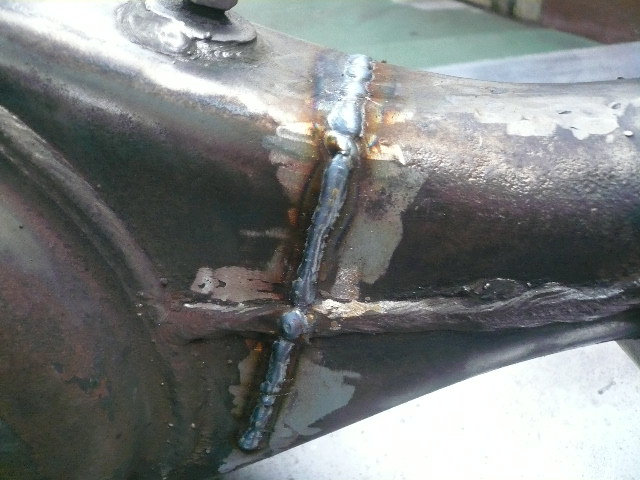

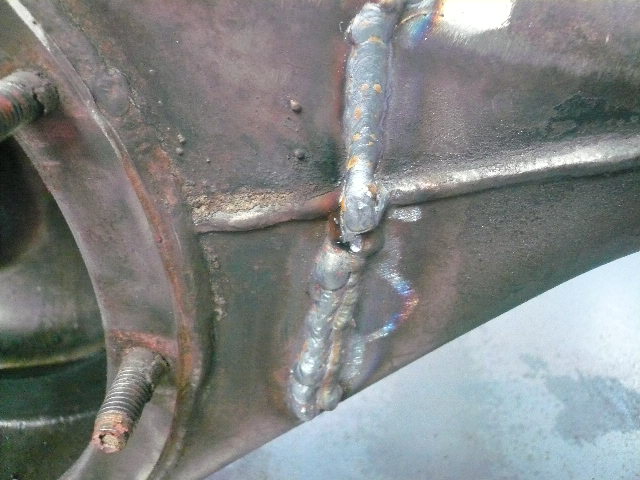

フル溶接!


ドラシャの耐久を考えて

キャンバーは左右1度



少しでも車体が安定するように

トーはイン10分位に!


ブログでは簡単に書いていますが、結構苦労しました…。

キャンバーホーシング、完成^^

AE86 ホーシングを加工-3

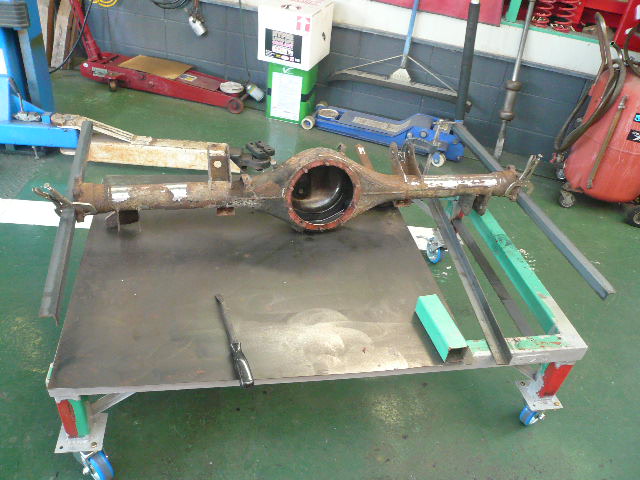

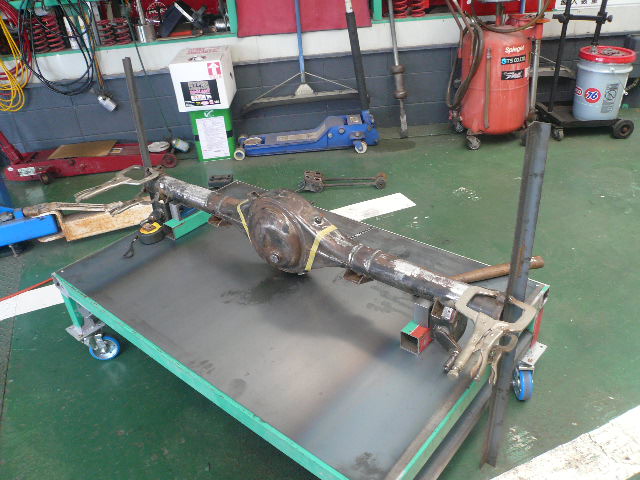

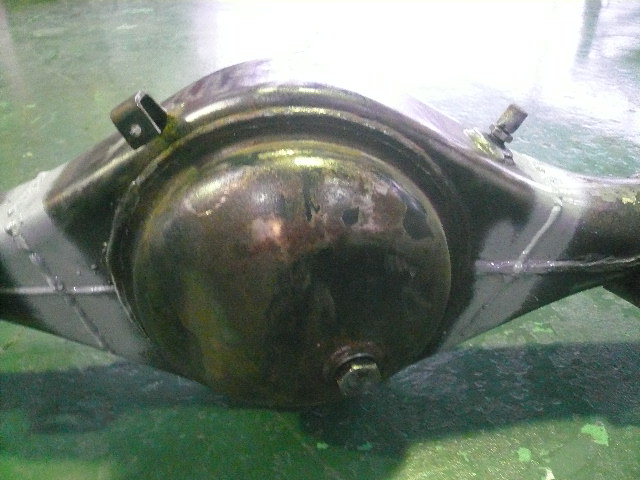

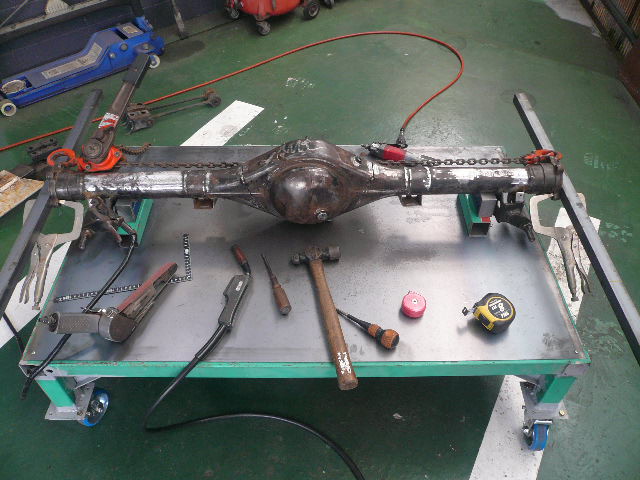

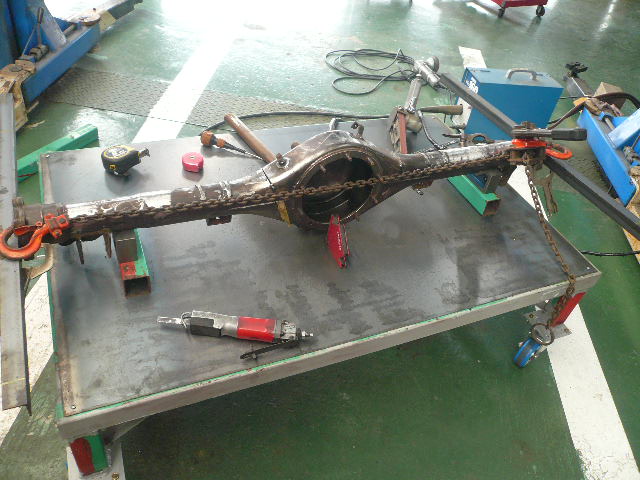

まずは、錆び錆びのホーシングをワイヤーサンダーで落とし、

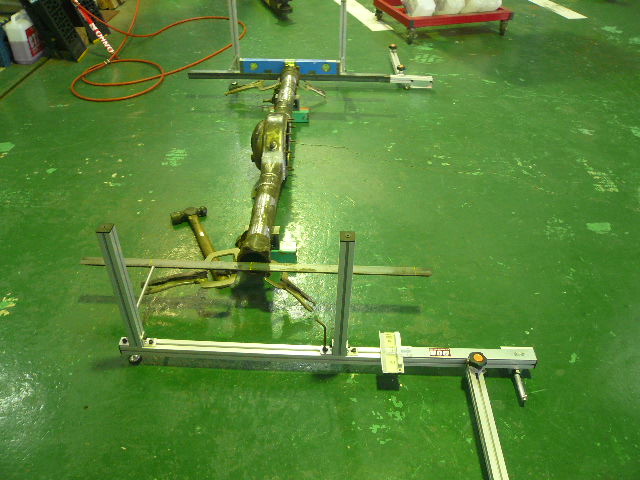

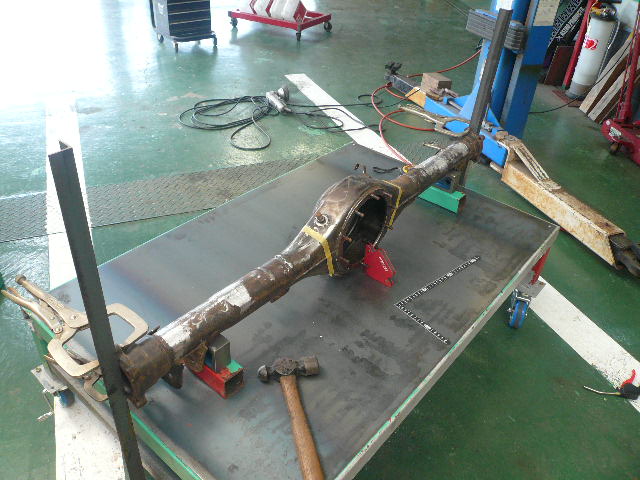

Vブロックでホーシングを水平にして

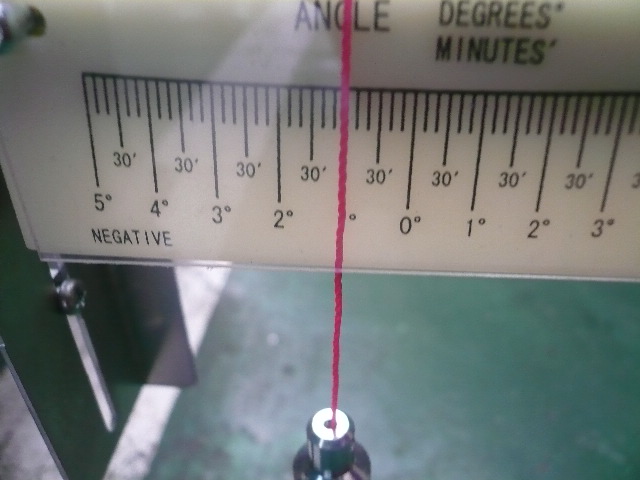

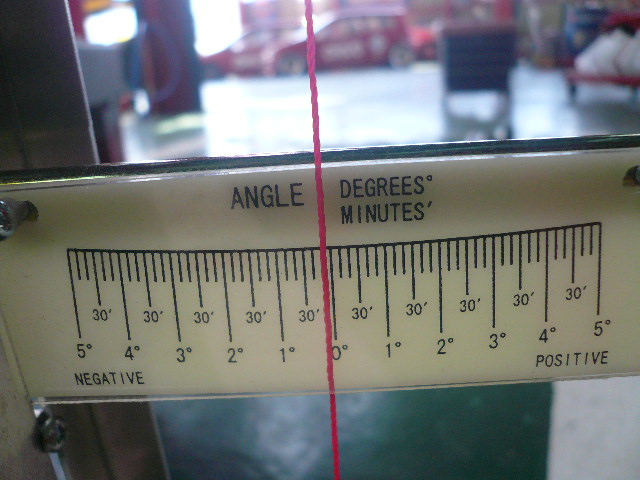

キャンバーとトーを測ります。


キャンバーもトーも0度なので調整するため

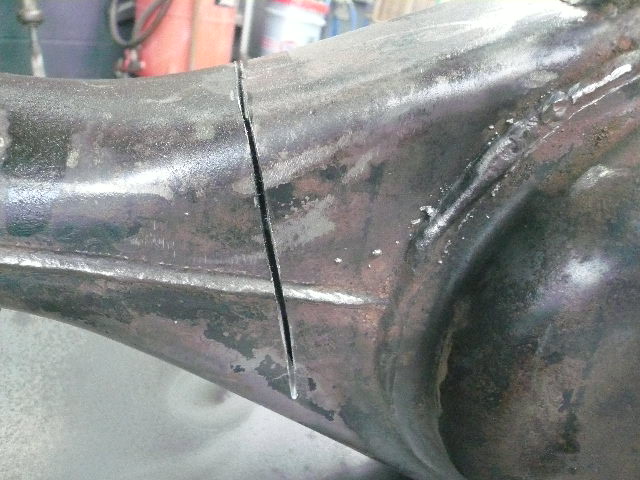

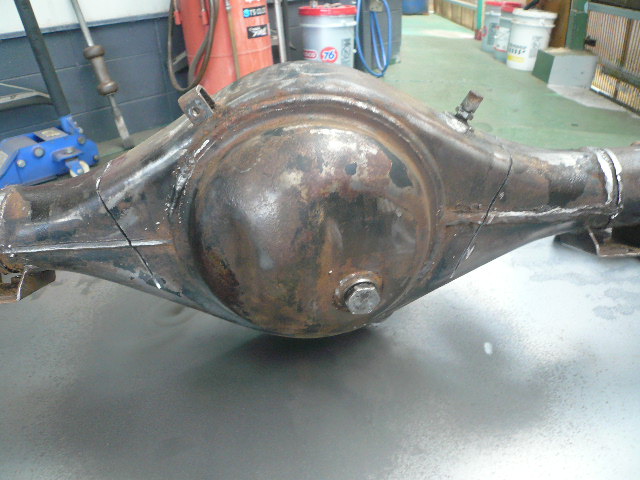

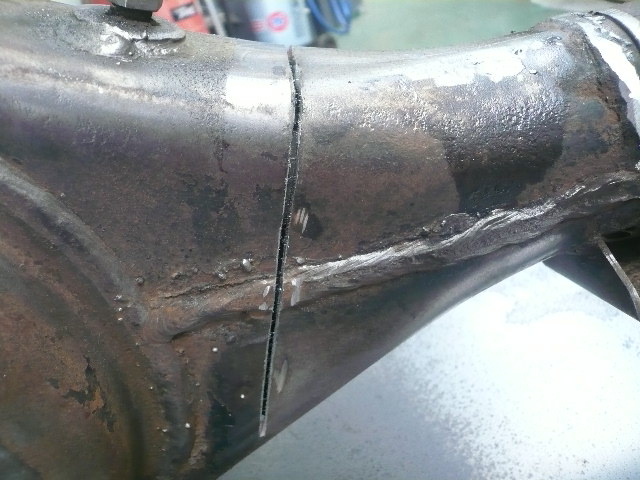

切り込みを入れて


反対側も同じように入れて


測ると、キャンバー 1度・トーイン 10分位に。

後は、ひずまないように溶接します^^
