2号機トゥデイ ボディ製作

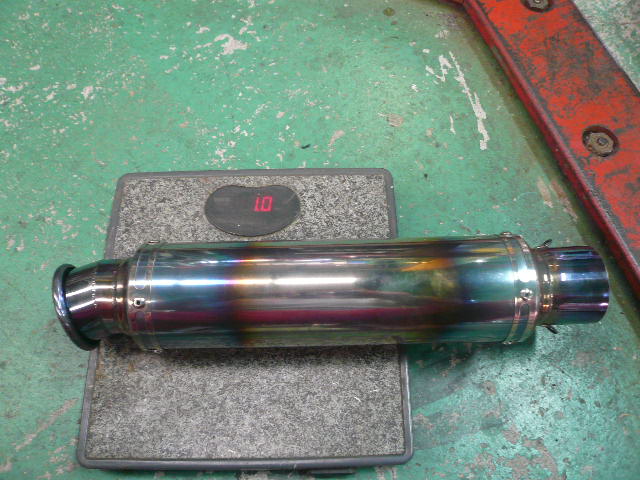

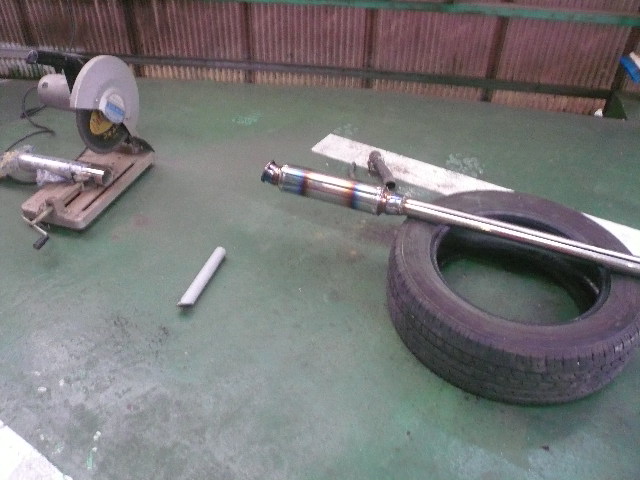

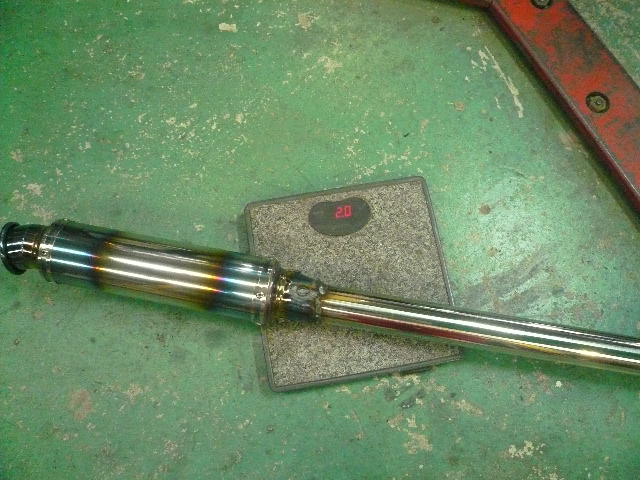

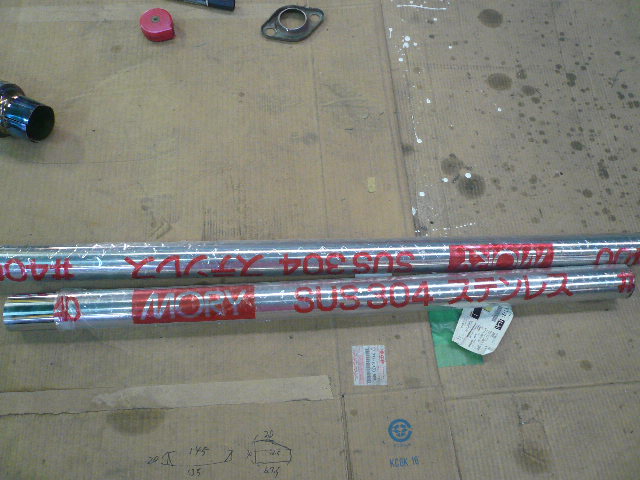

レインボーサイレンサーと


304ステンレスパイプで


軽量マフラーを製作!

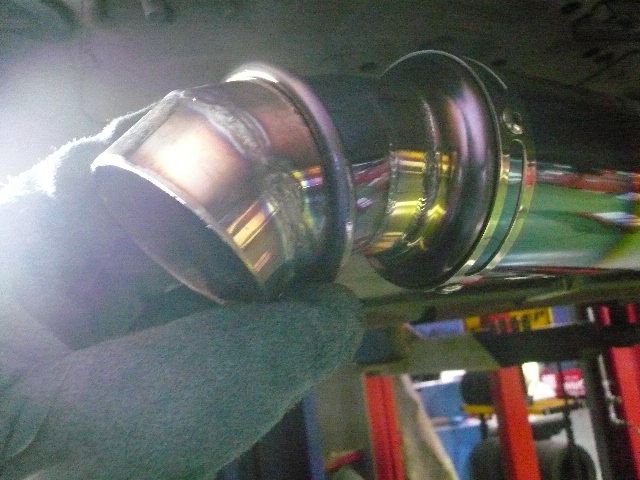

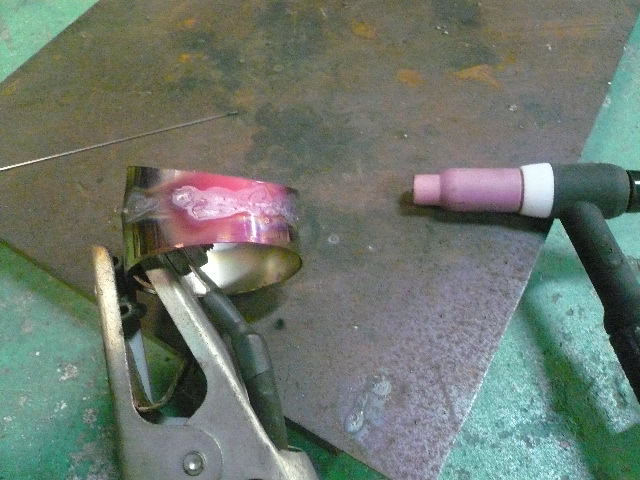

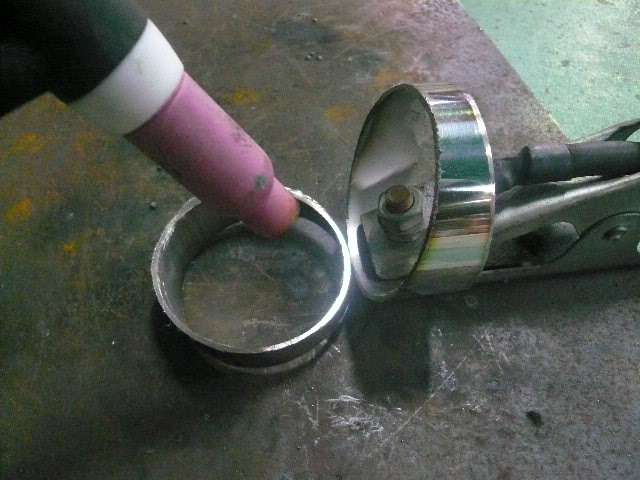

練習を兼ねてティグ溶接を使い


ステンパイプを溶接…(^_^;)

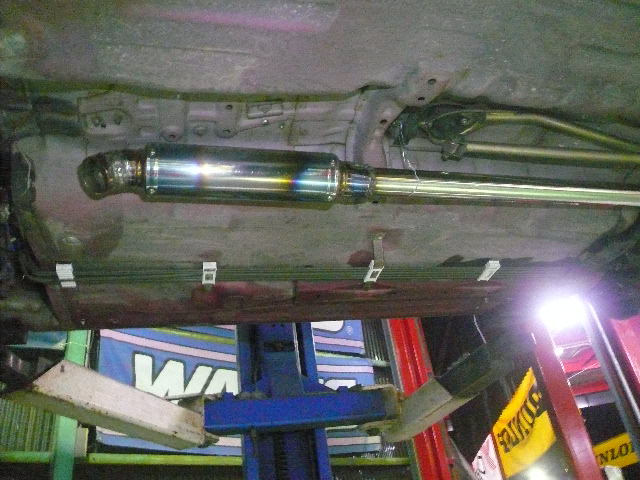

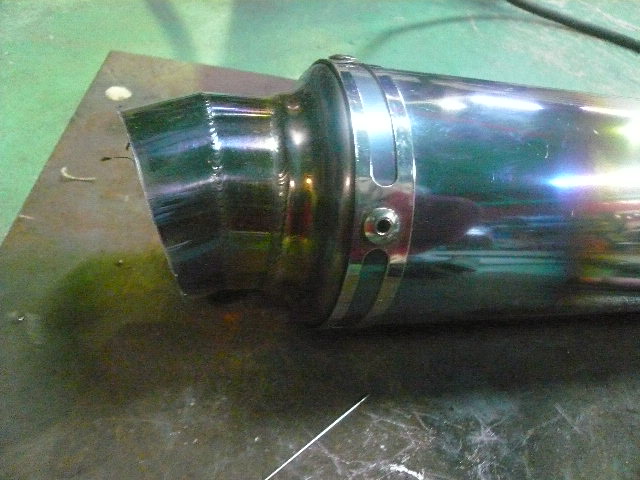

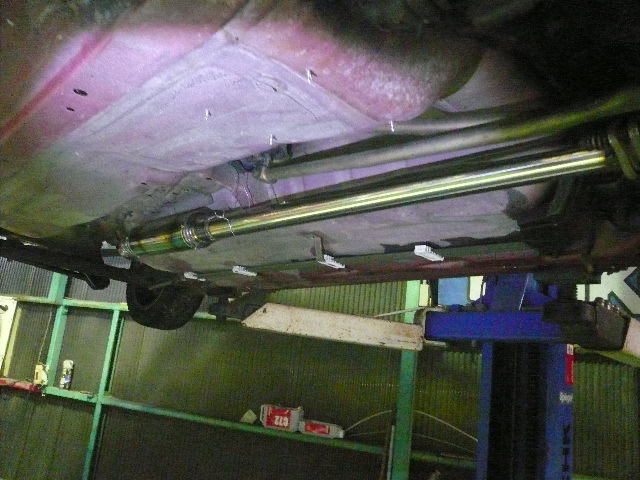

出口を下向きになるようにします。


一度外して先をカットし


仮合わせをして


出口を調整し大体の位置を決めました^^

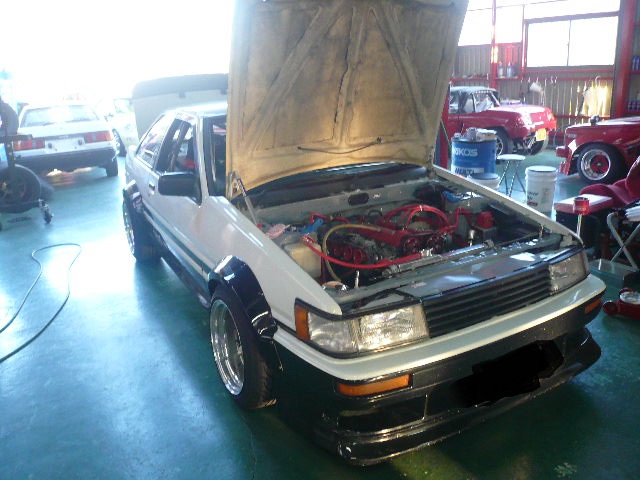

AE86 4AG改 レビン

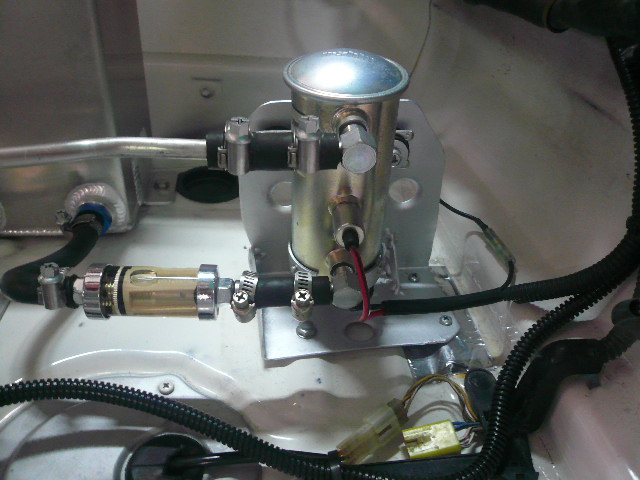

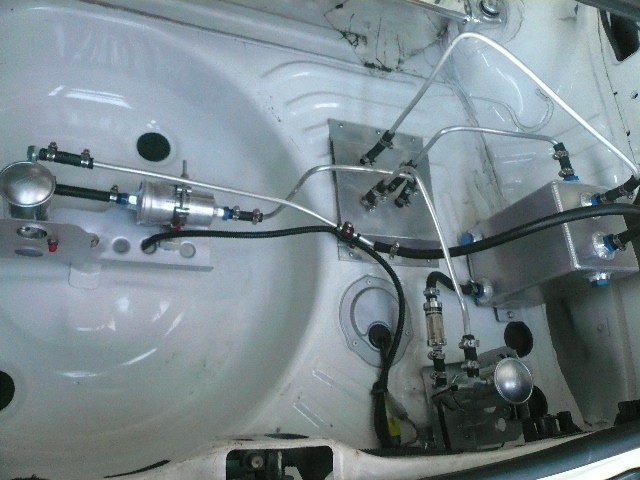

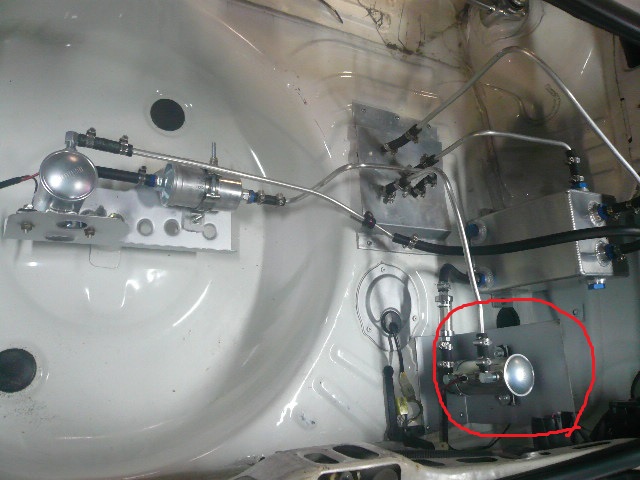

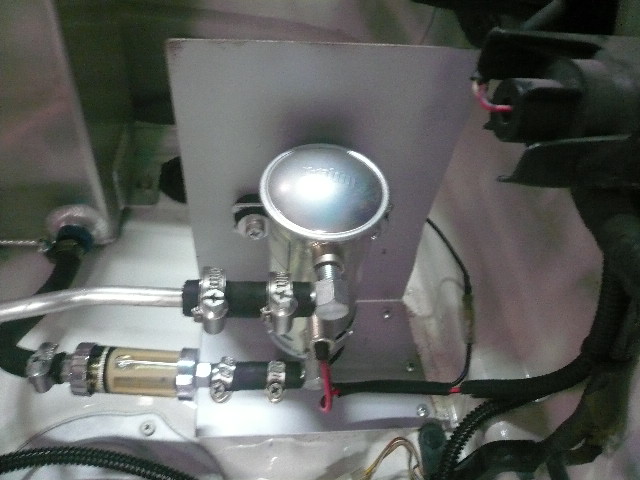

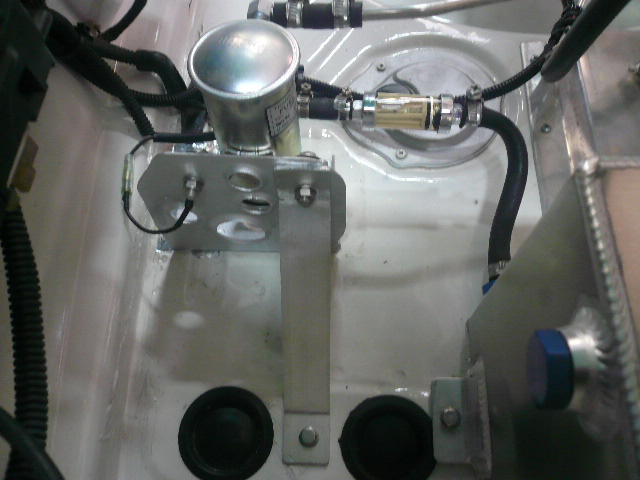

以前のポンプマウントが、


コンパクトになりました!

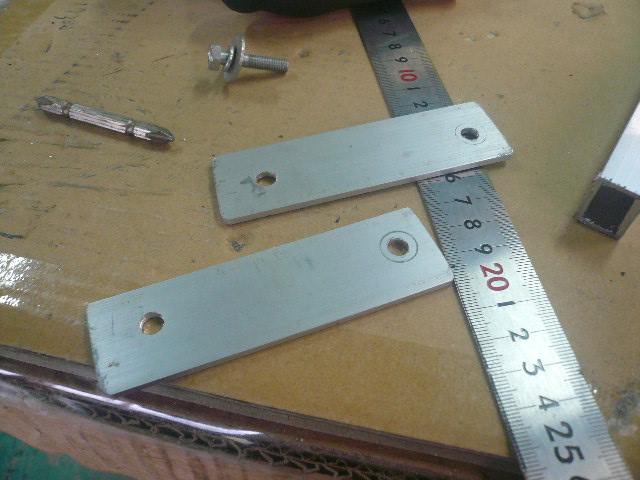

アルミステで揺れ防止。

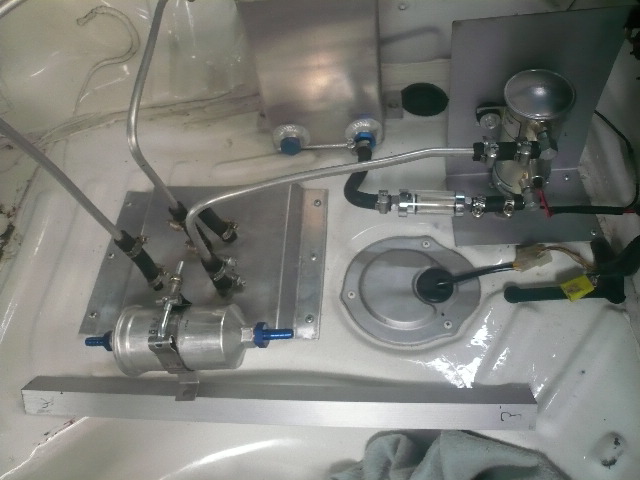

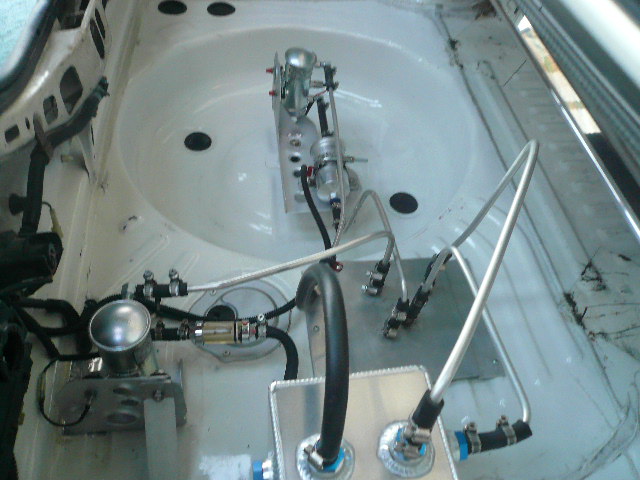

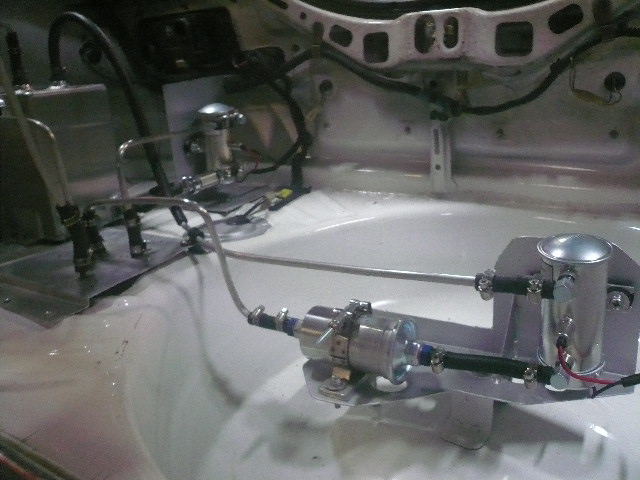

燃料配管と配線も完了!

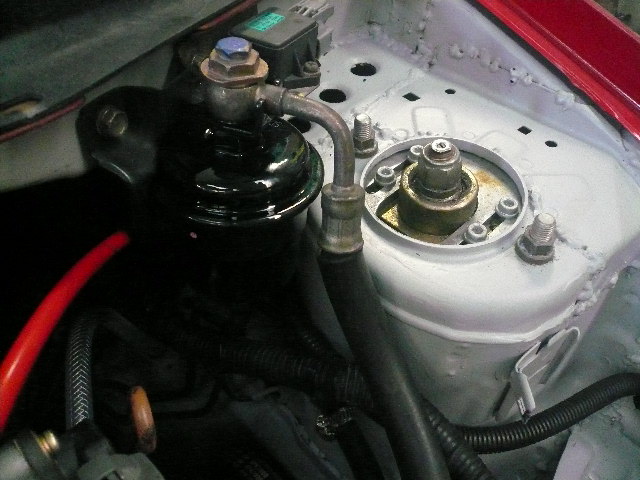

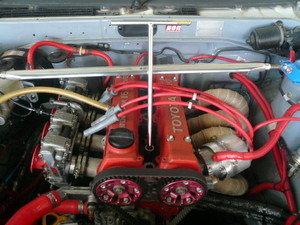

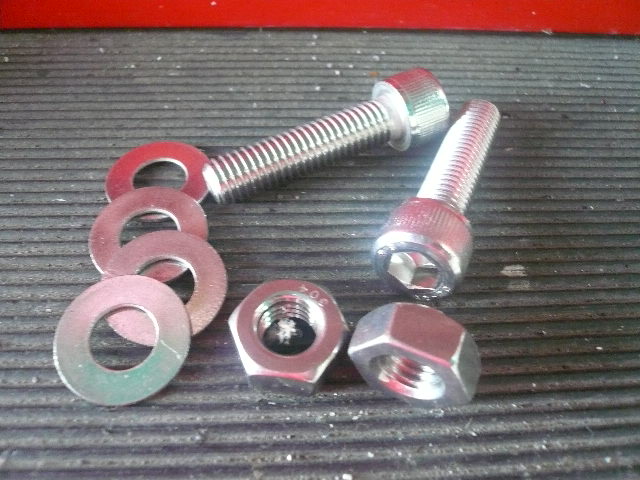

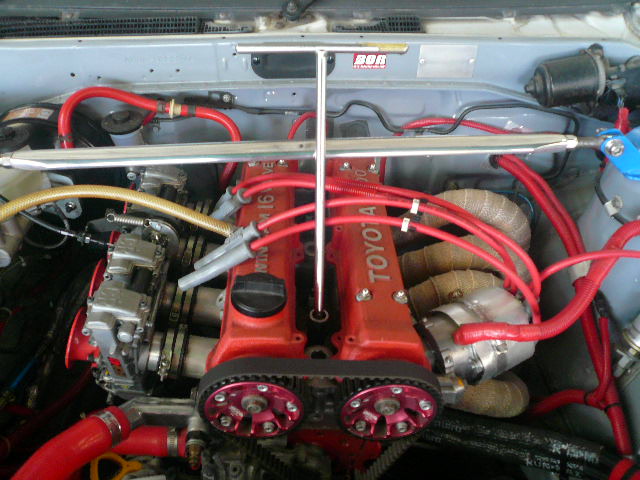

後は、ステンレスのネジで


タワーバーを固定し、

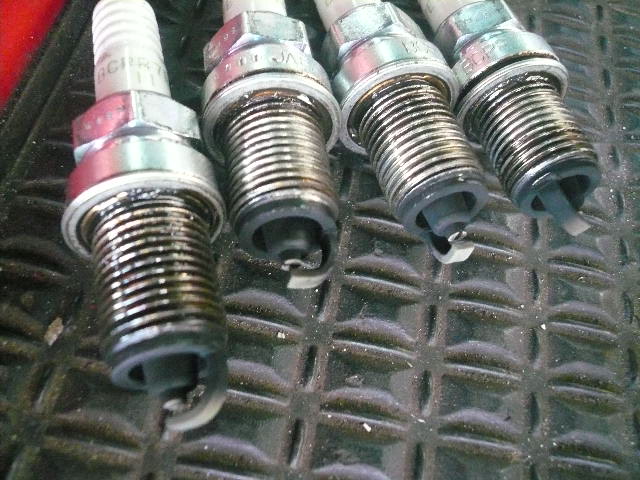

最後に真っ黒のプラグも交換して

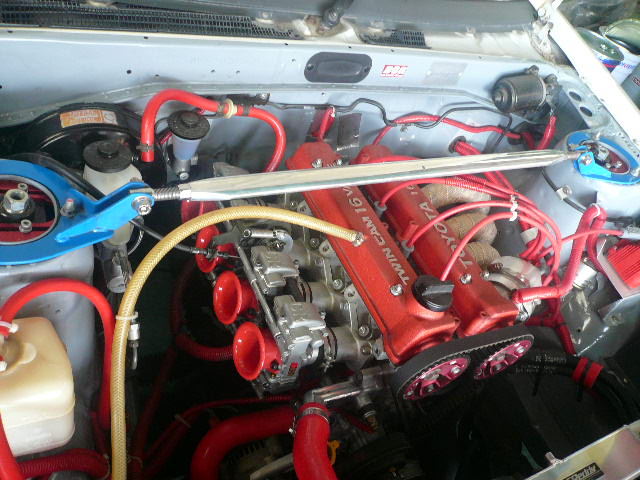

今回のメンテと仕様変更、完成です^^



2号機トゥデイ ボディ製作


傷んでいたプラグコードもブルーポイントパワーに交換!

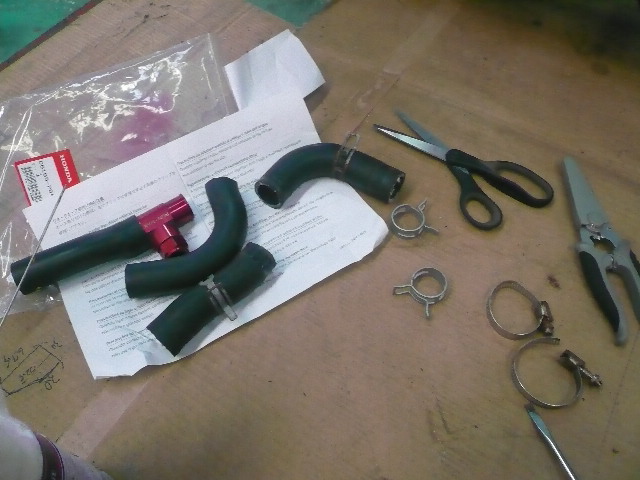

トゥデイ用ラジエターホースは廃盤なので、他車のを流用して



ストレーナーは、純正新品に交換。

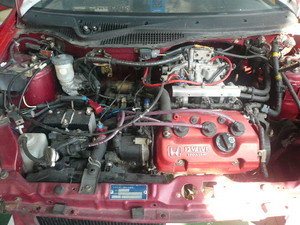

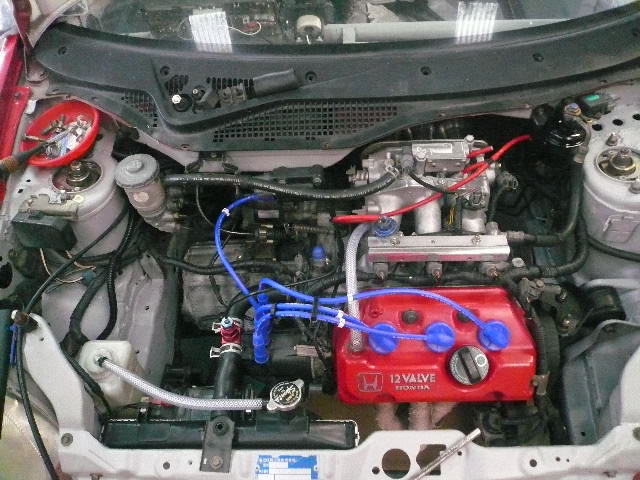

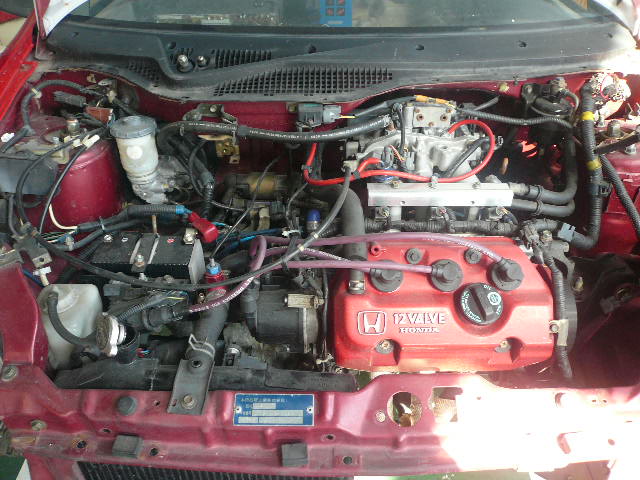

重そうだったエンジンルームが…


シンプルになりました!

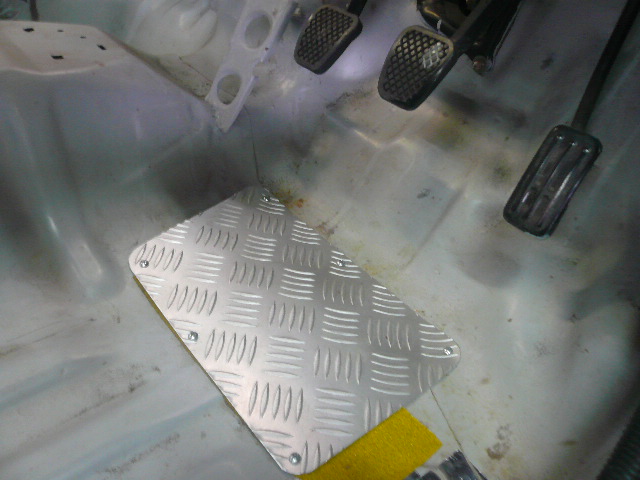

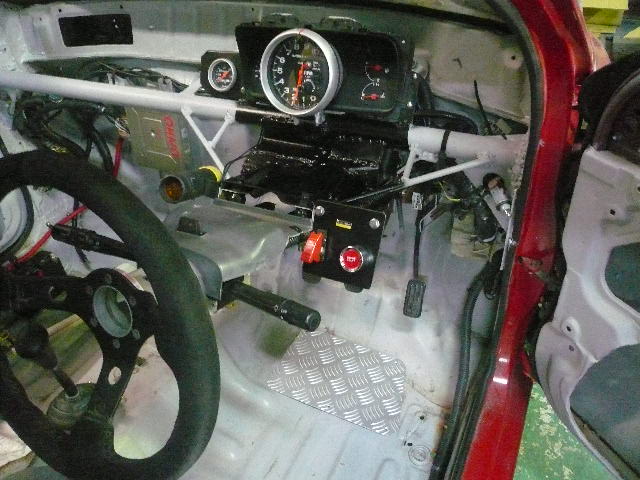

アルミプレートを付けて


レーシングカーになってきました^^

2号機トゥデイ ボディ製作

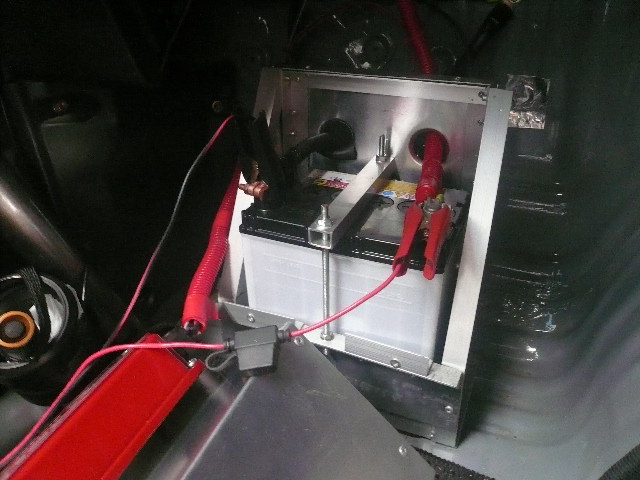

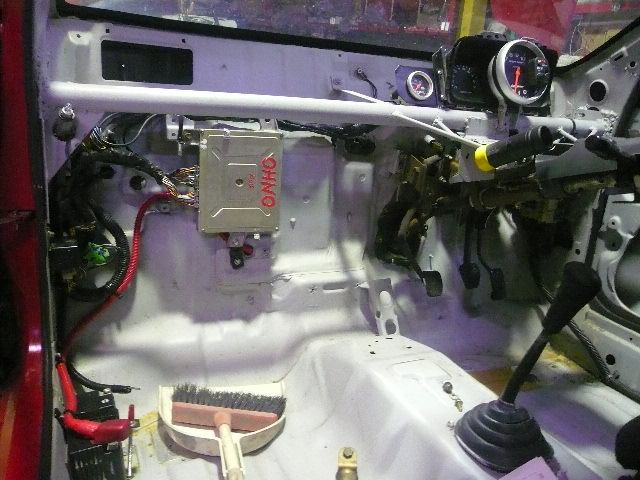

バッテリーステを作って、

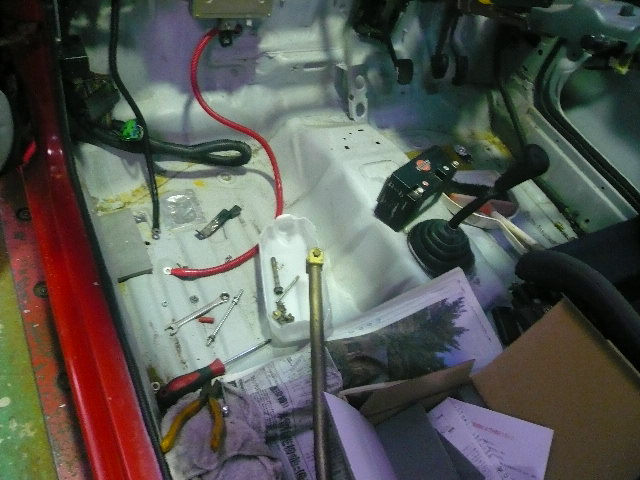

メイン配線も整理し、フロアのお掃除!

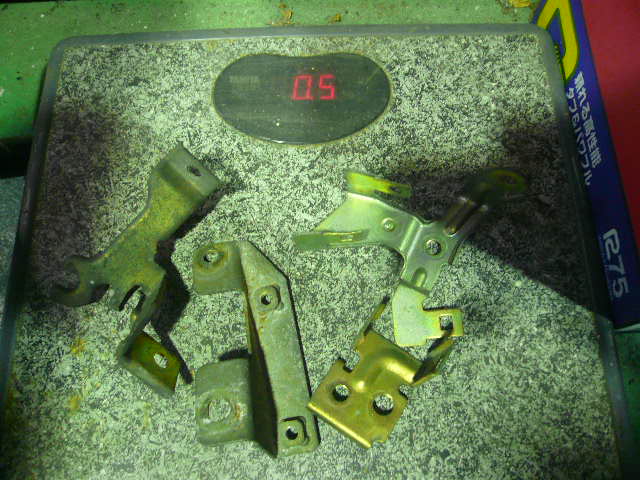

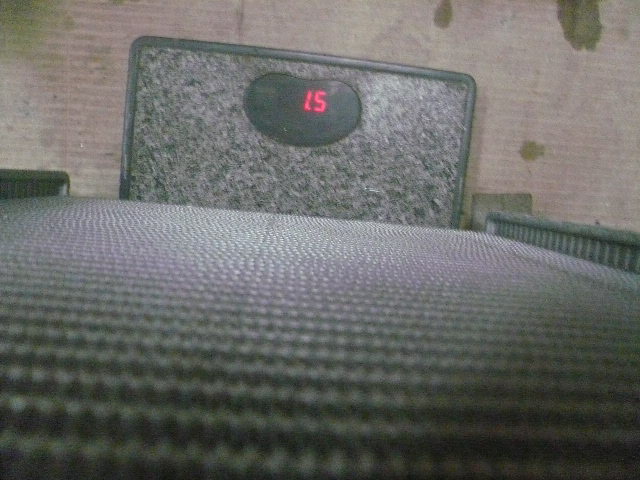

エンジンルームの外したステ 500g。

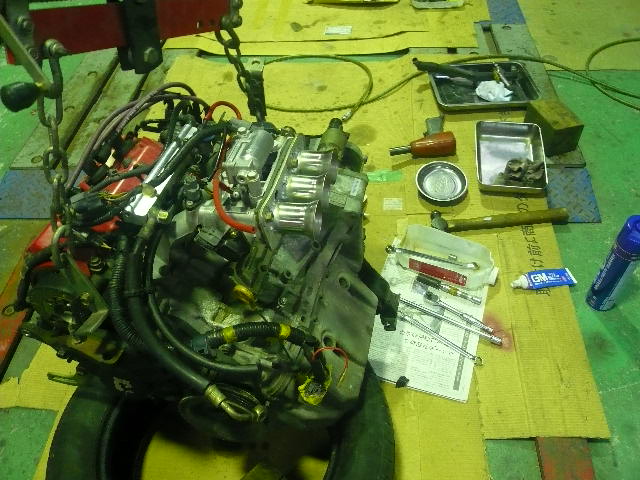

エンジンを載せて配線を整理し、


スロットルが見えるようになりました!

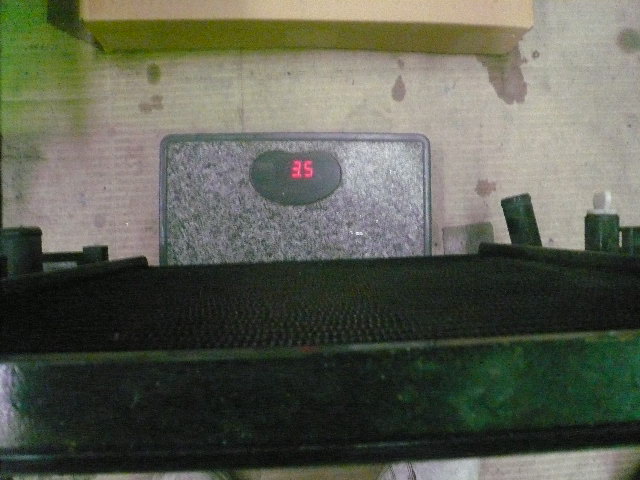

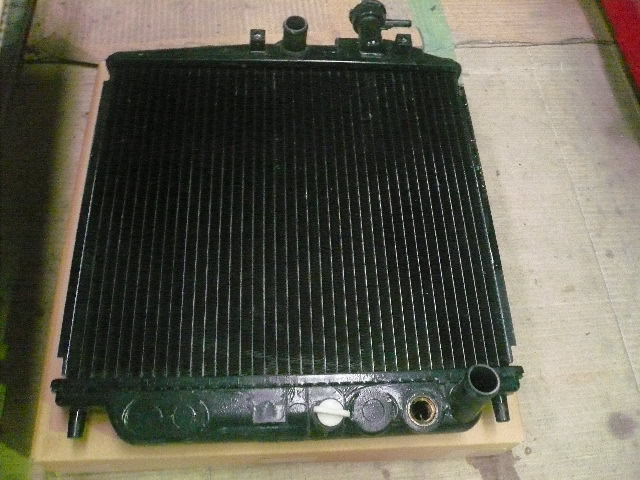

銅の2層ラジエターは重いので

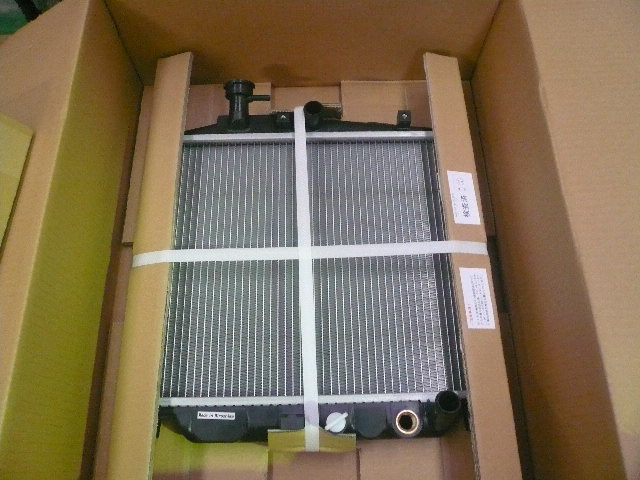

軽いアルミコアラジエターに交換します^^

AE86 4AG改 レビン

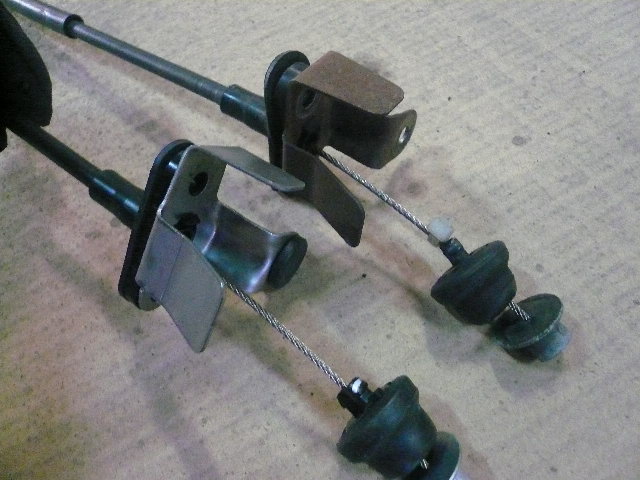

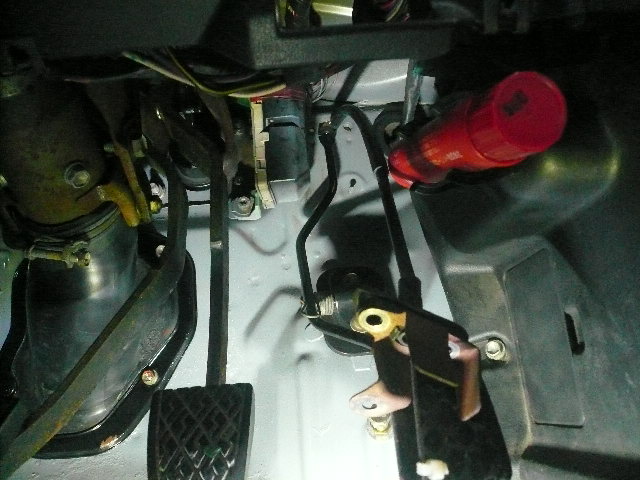

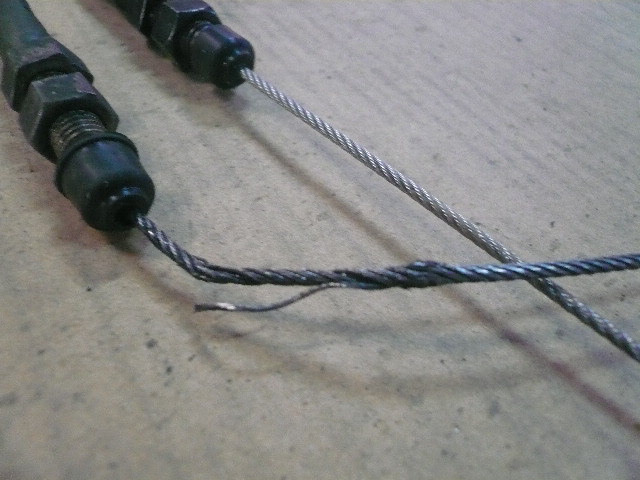

アクセルワイヤーを外して新品に交換!


ストッパーが割れてステの部分が錆びて


ワイヤーもささくれています…。

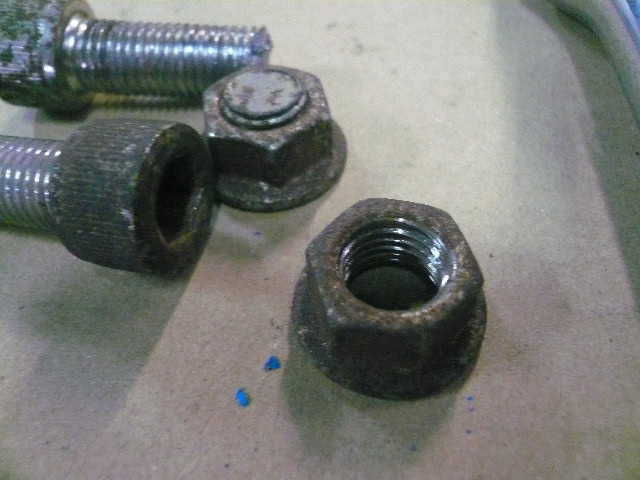

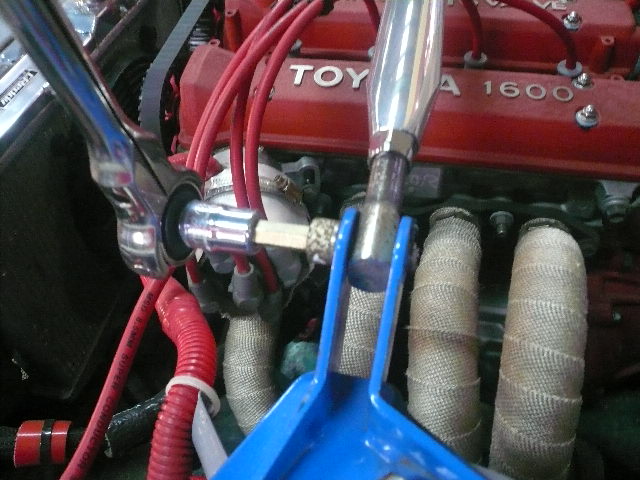

タワーバーの


10mmネジが折れた―――‼(@_@;)

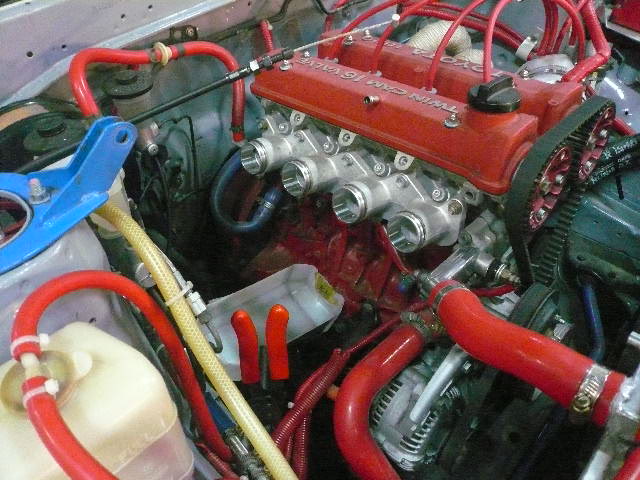

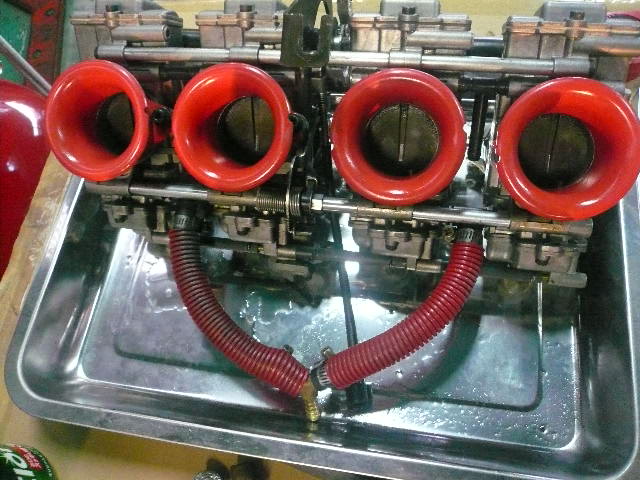

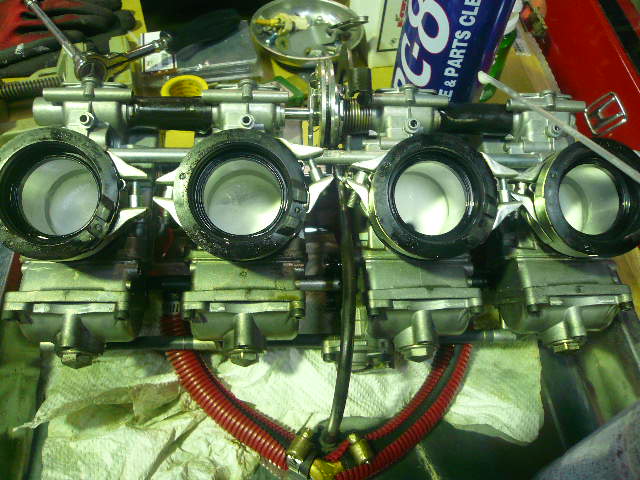

FCRキャブをも外して点検を!

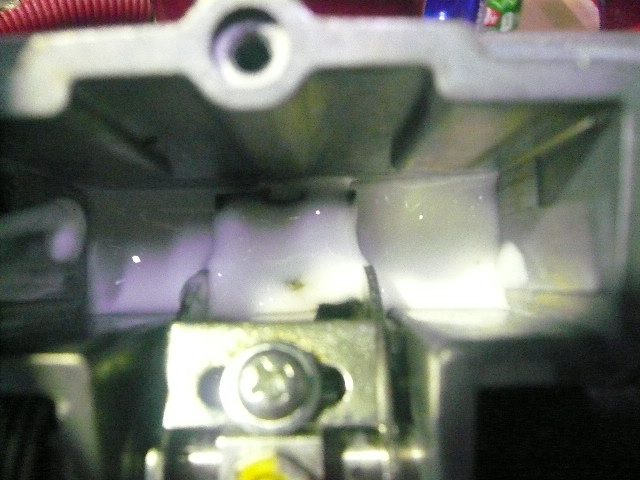

スライドバルブの溝やレール部分の汚れが凄い…。


ファンネル側だけでもこれだけの汚れが。


ローラ部分と

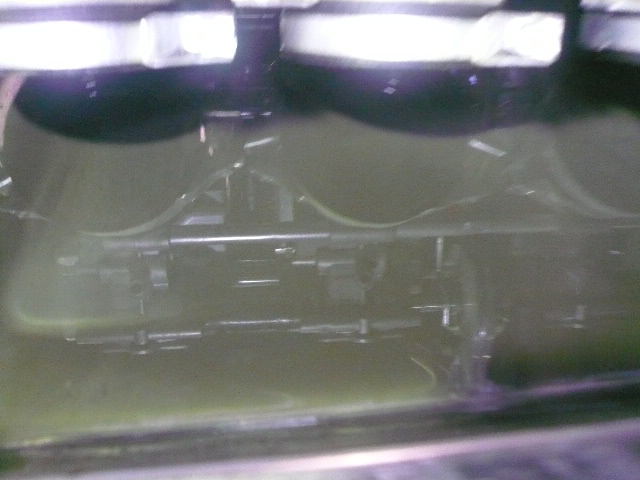

内側のスライドバルブは、しばらくコンディショナーに浸けておきます。

2号機トゥデイ ボディ製作

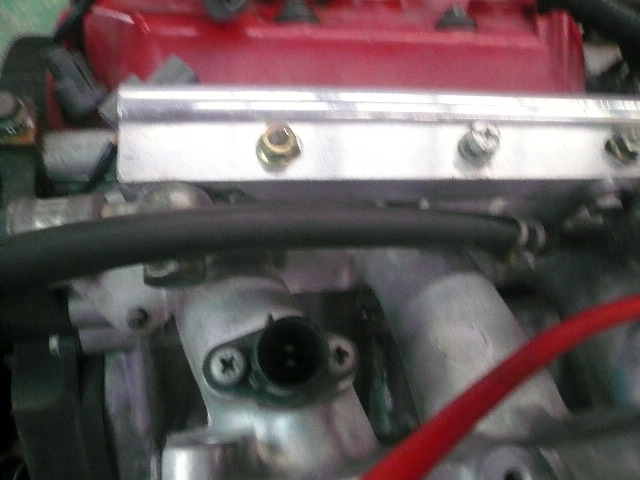

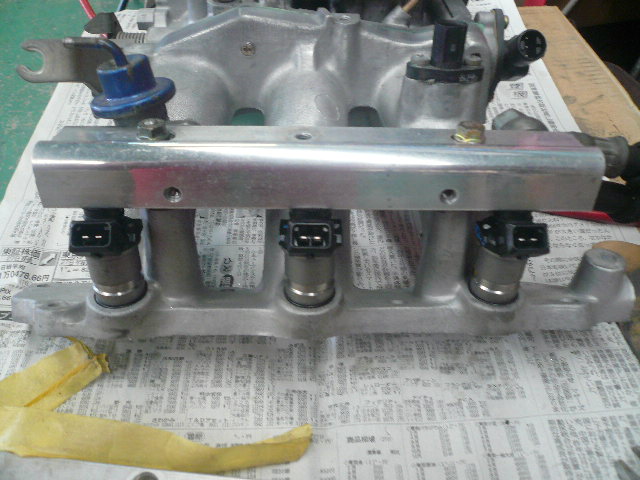

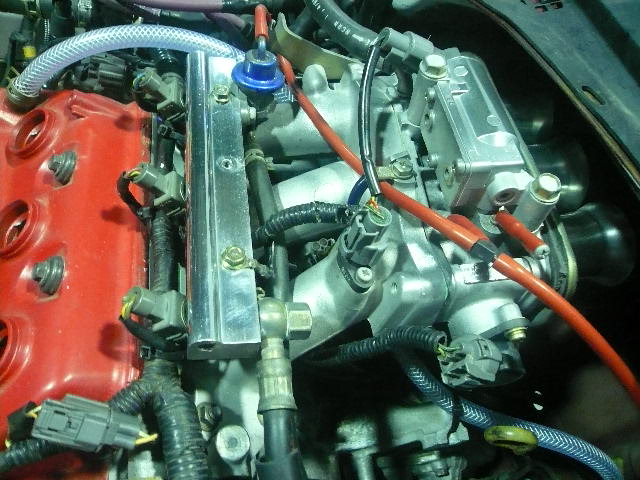

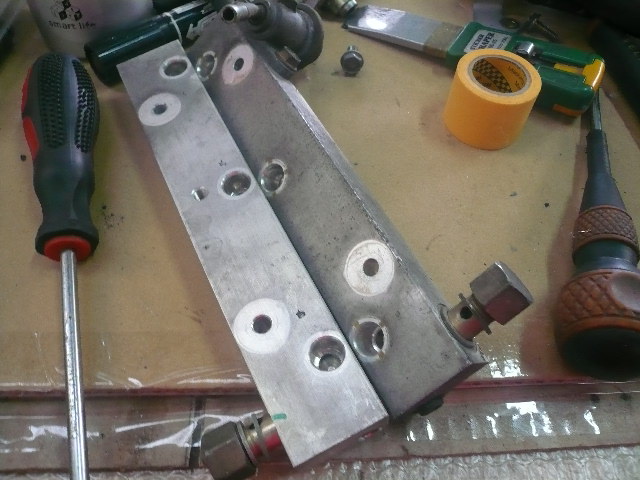

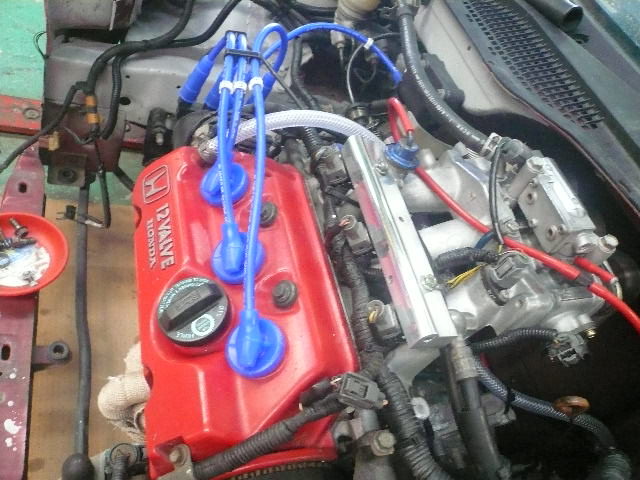

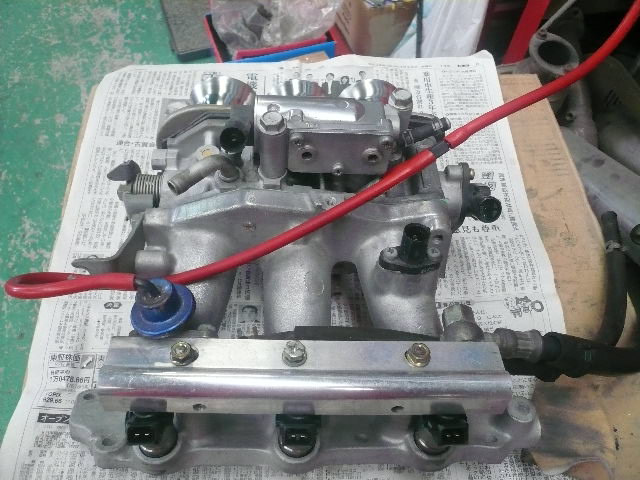

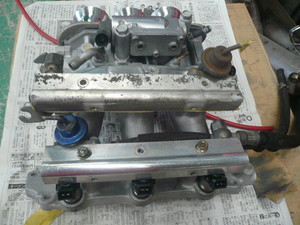

ビートのインマニにトゥデイのデリバリ配管を…。

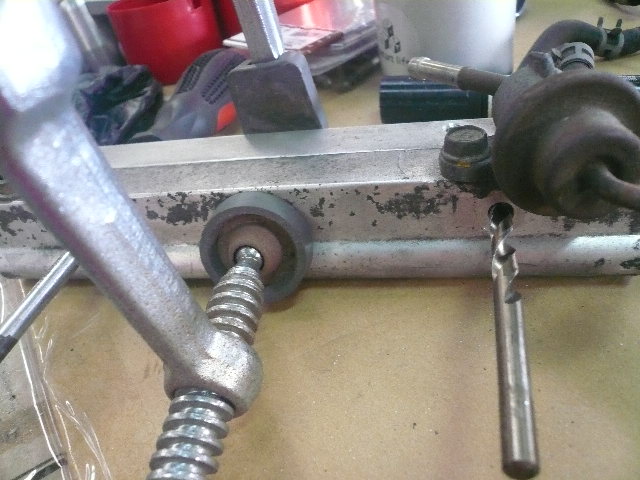

4ミリピッチが違うので、



左右の穴を2ミリずつ削り


取り付け!


燃圧レギュレターが逆ですが


長めにしてシリコンのバキュームホースを使います。


傷んでいた燃料ホースも交換。

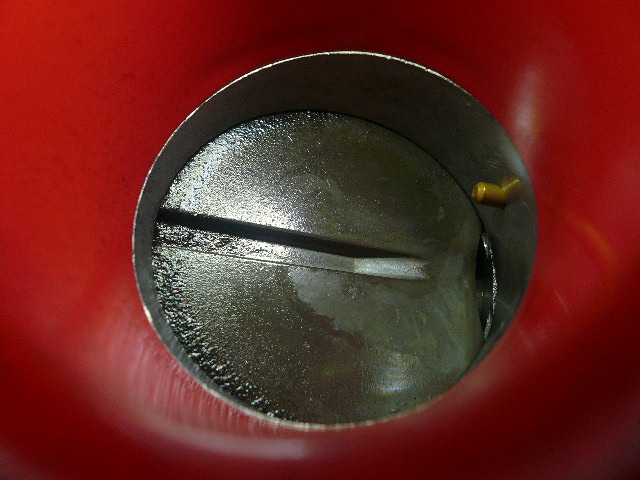

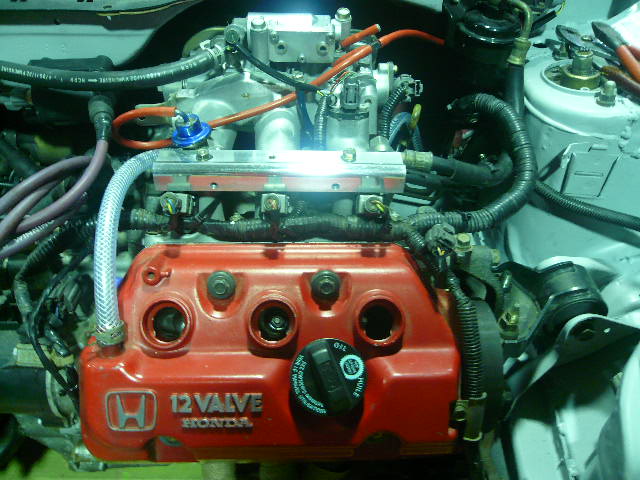

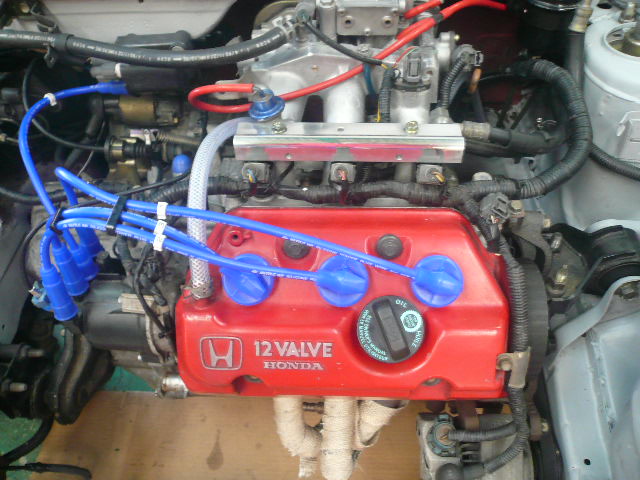

ビートマニ、ビックスロットルの完成^^



AE86 4AG改 レビン

  • 2018/03/24 12:52

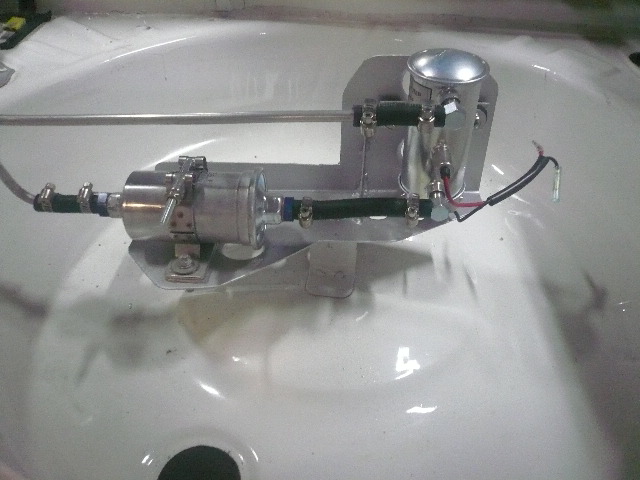

マウントを固定し、



ポンプとストレーナーを取り付けましたが



前のポンプマウントが大きいのが気になって、


一度外し、

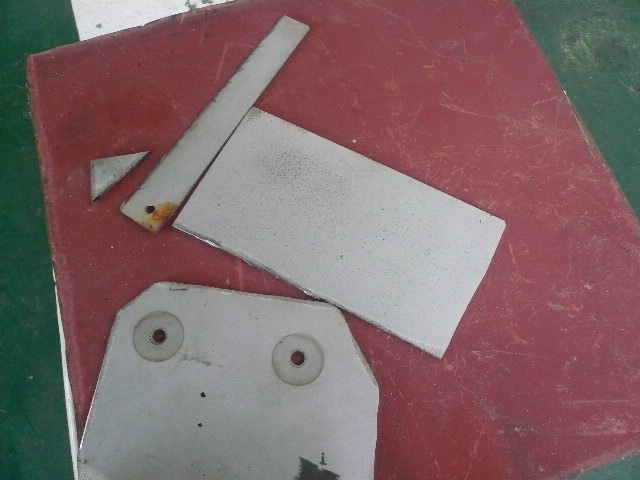

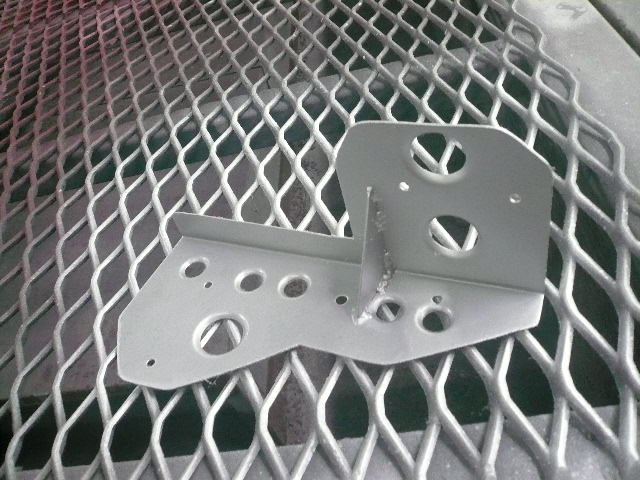

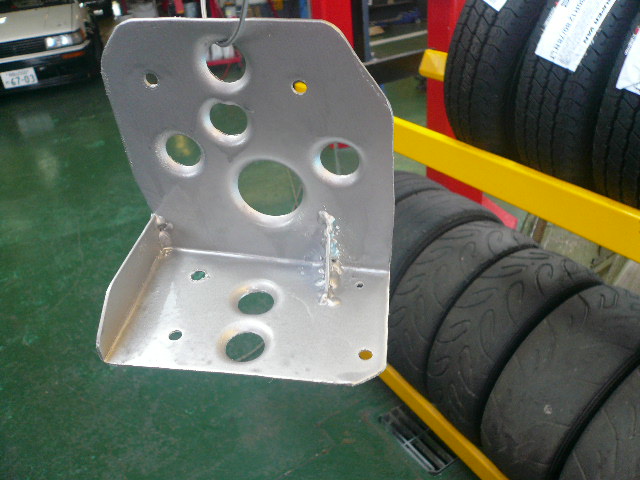

ダイエット!


補強を入れ、


軽量し、


塗装して完成^^

AE86 4AG改 レビン

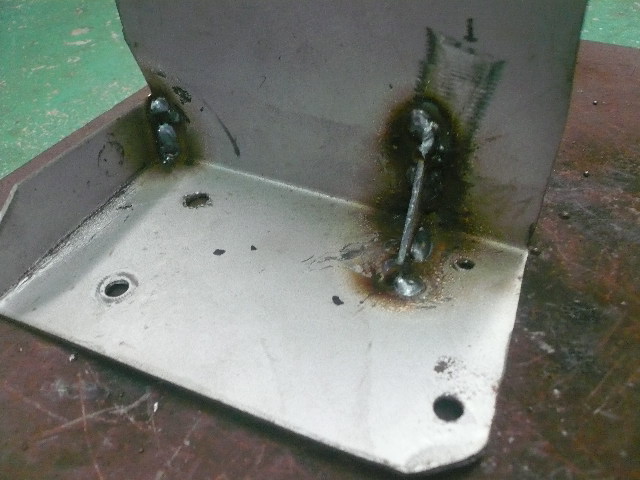

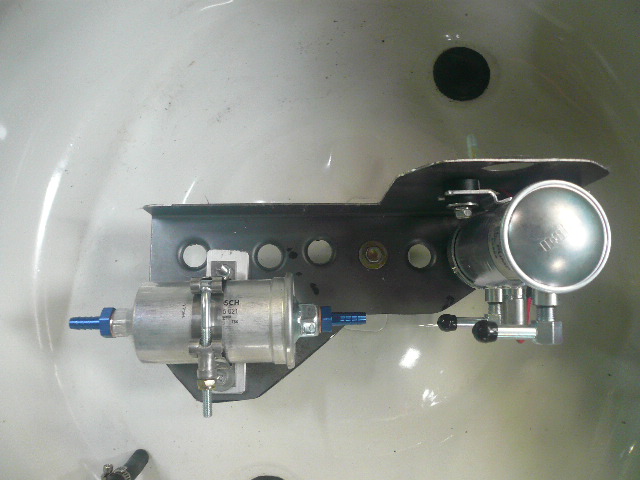

マウントのポンプ側に補強を入れ、

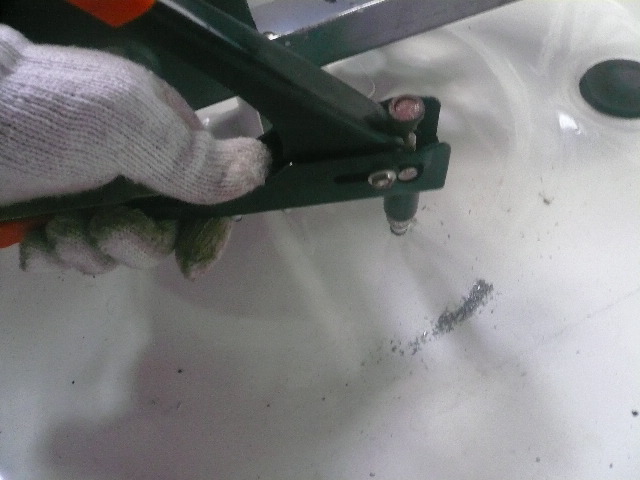

穴を開けてナッターでナットを埋めて


ネジ棒を付け固定します。

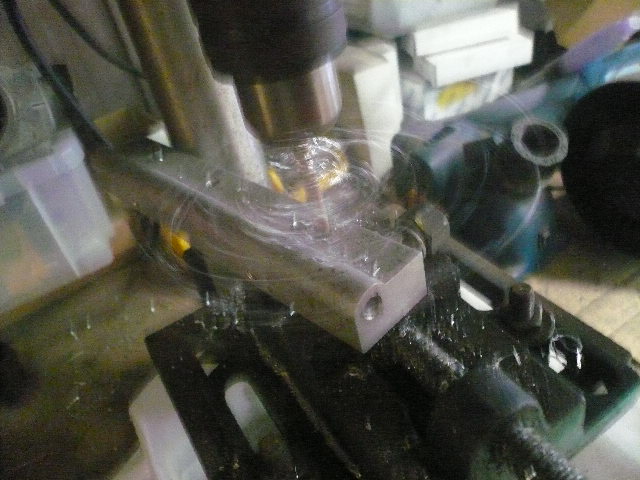

アルミでスペーサーを作り、


ポンプとの高さをストレーナーで調整します。


大体の位置が決まったので一度外して


錆び止め塗装!

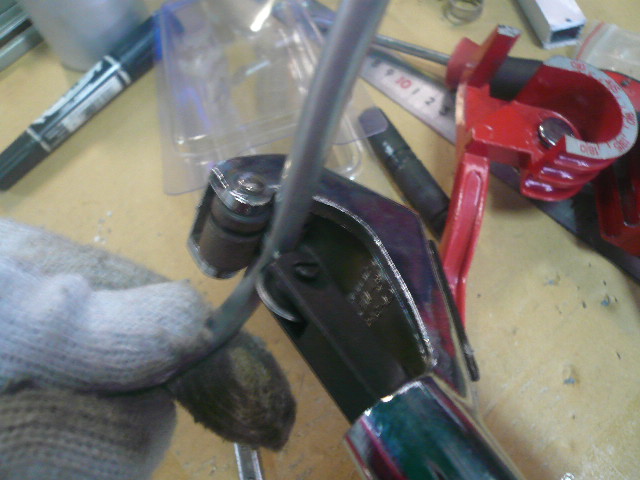

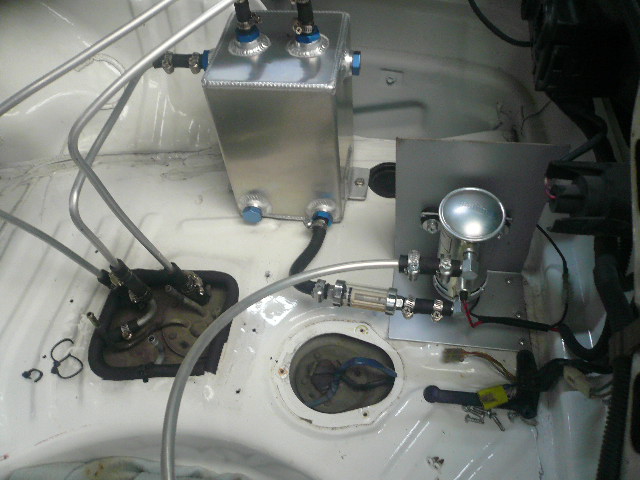

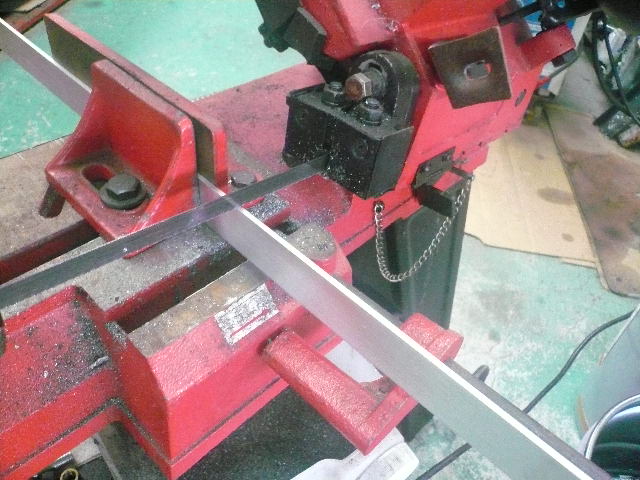

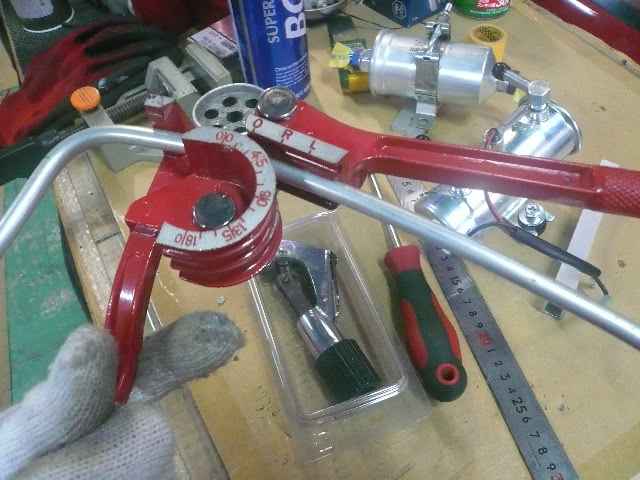

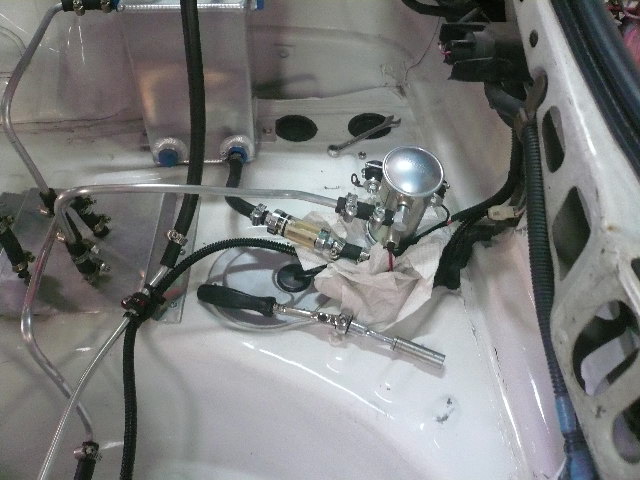

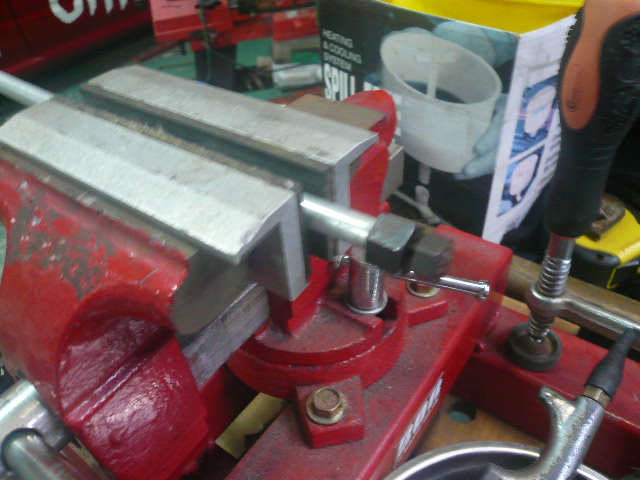

アルミパイプで燃料配管を作り


丁度いい長さで切って

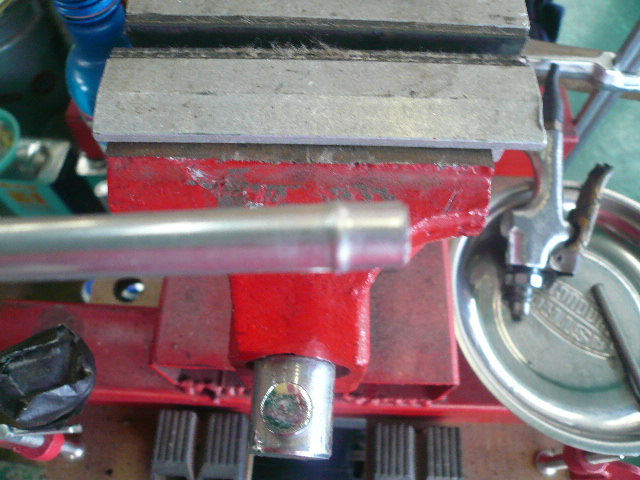

ホースが抜けないようにして完成です^^

AE86 4AG改 レビン

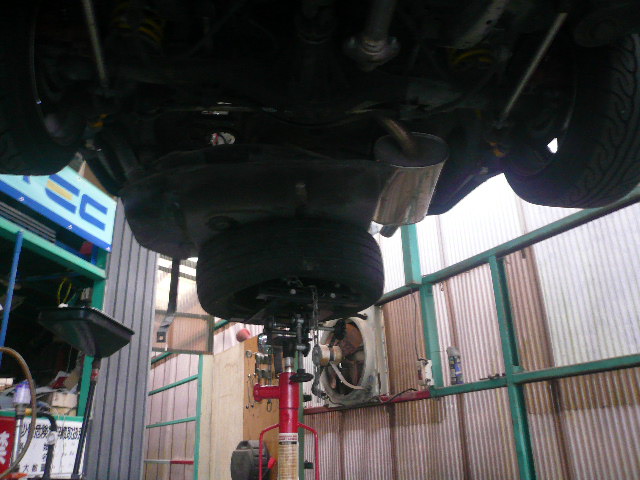

燃料配管を外して


タンクを降ろし、

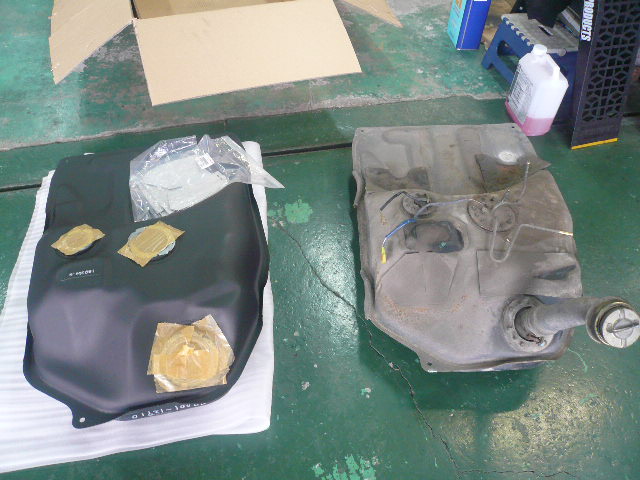

新品タンクと並べて色々と組み替えます。

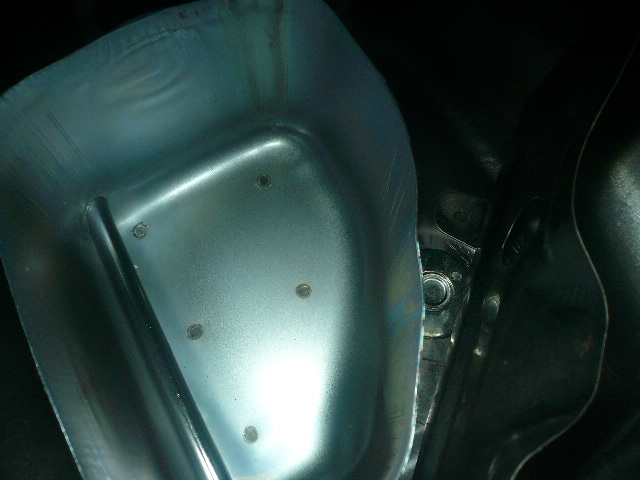

新品タンクの中はピッカピカ^^



ストレーナーとポンプの配置を決めて


色々と製作

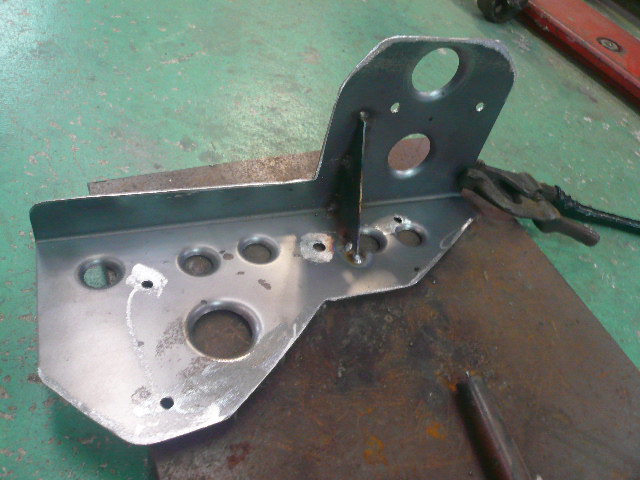

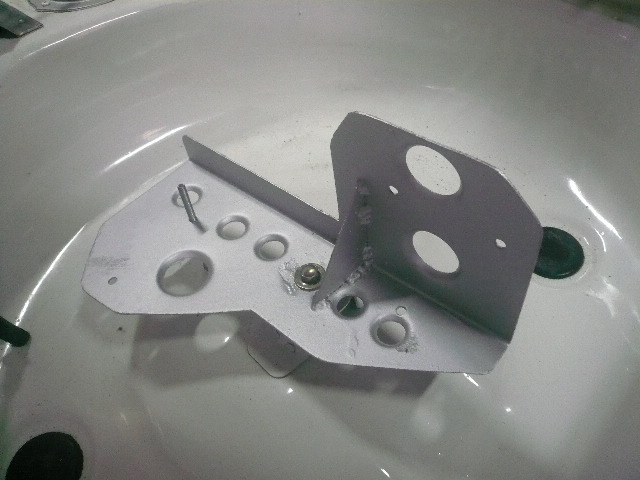

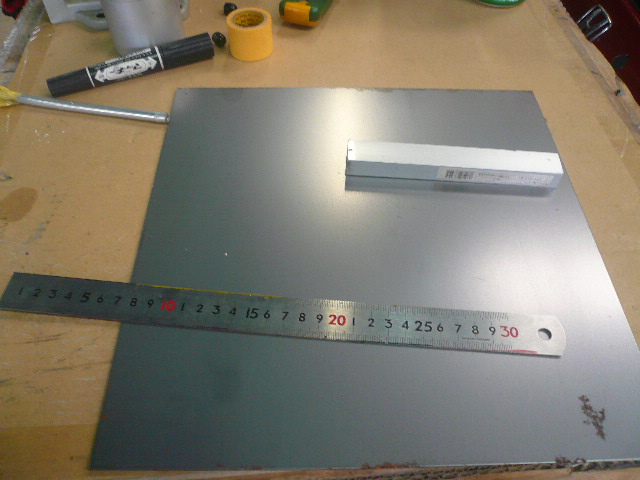

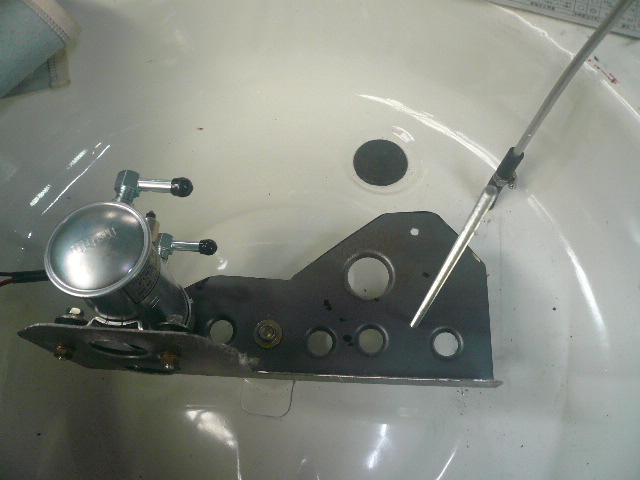

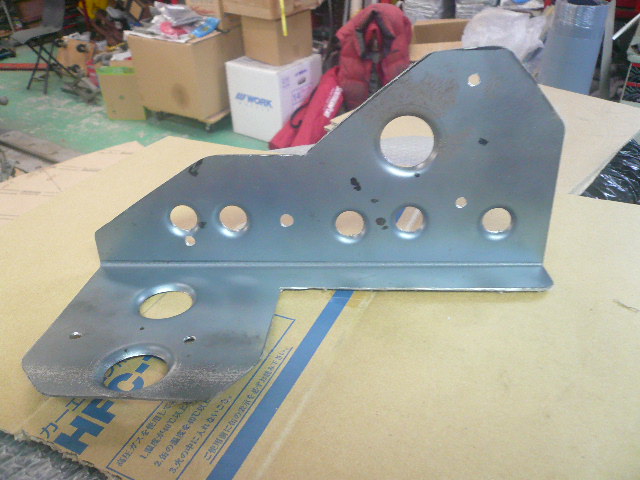

ポンプとストレーナーのマウント台は、
しっかりとした鉄板を使います。

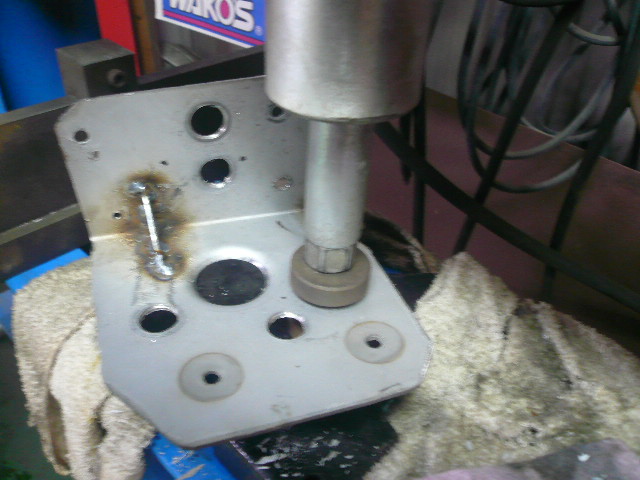

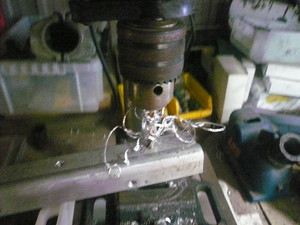

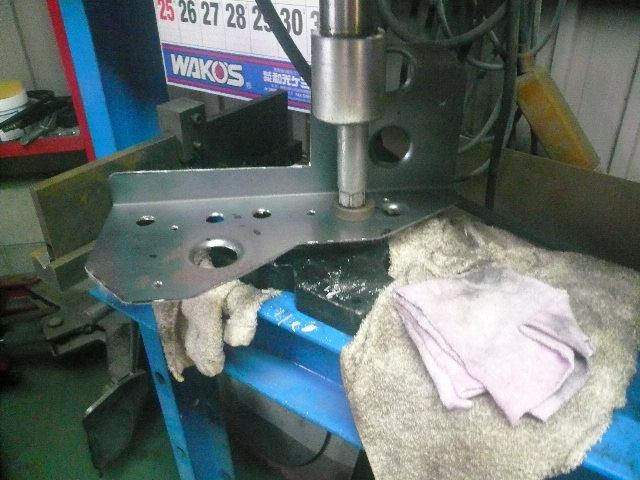

形が出来たら穴を開けて軽量とバーリング加工をして


ポンプとストレーナーマウントの完成^^

AE86 4AG改 レビン

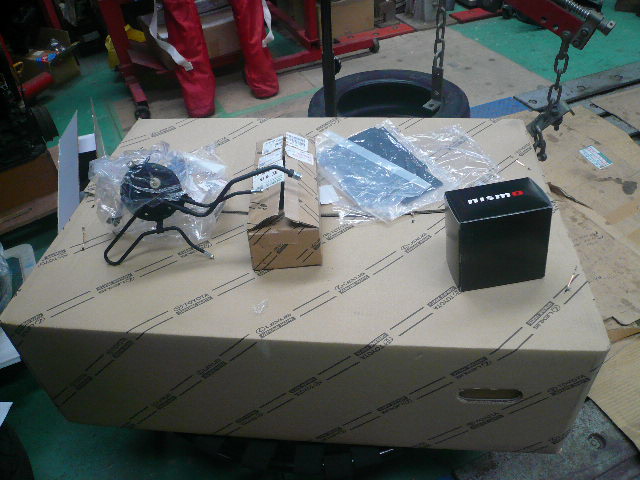

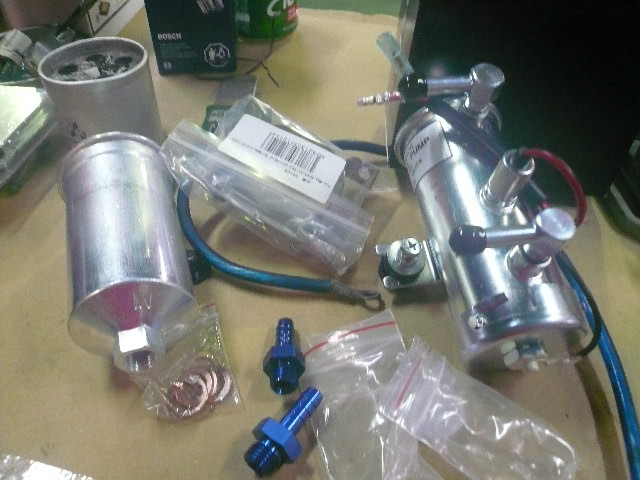

AE86の燃料タンクとその他もろもろの部品がそろいました!

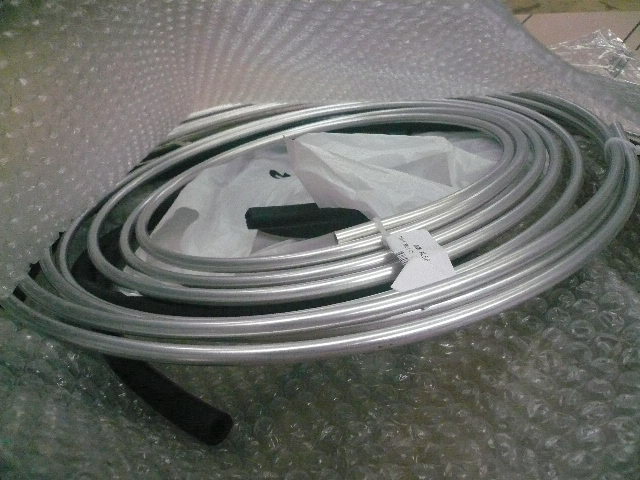

アルミ燃料パイプ


外付けポンプに変更するので

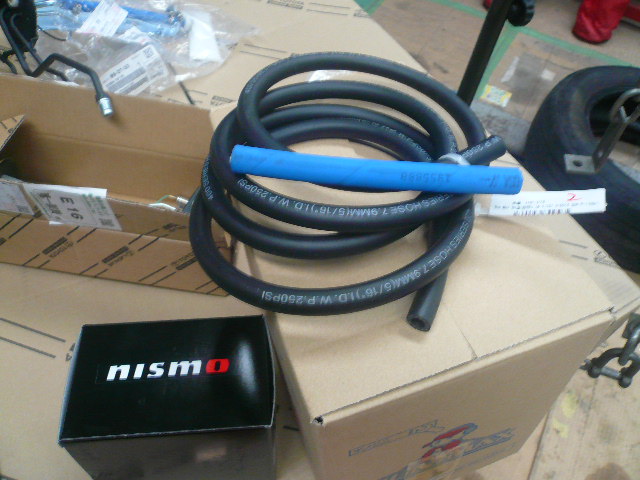

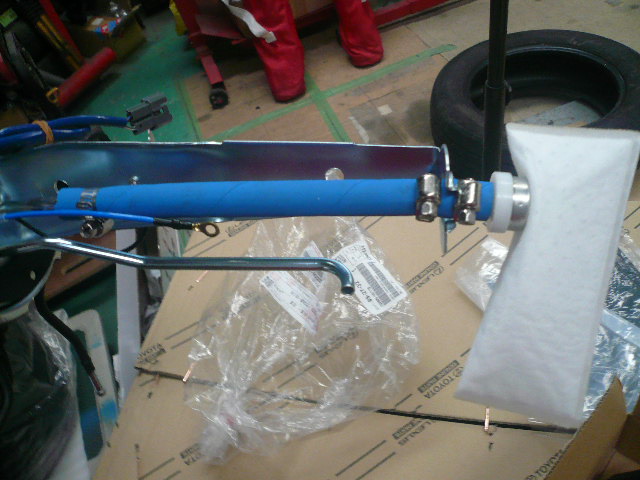

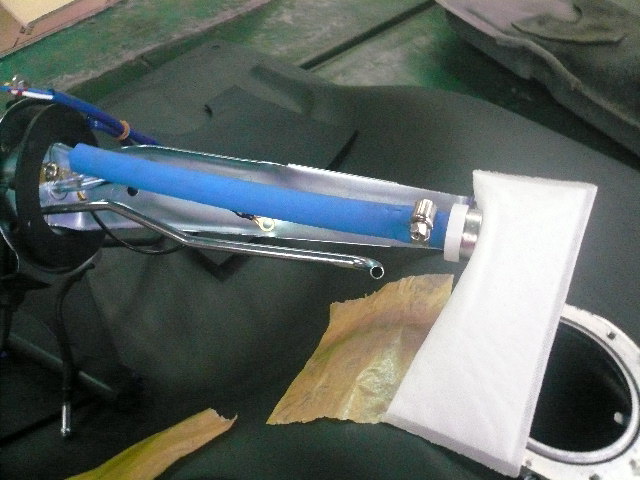

ストレーナー付きインタンク専用ホースを使います。

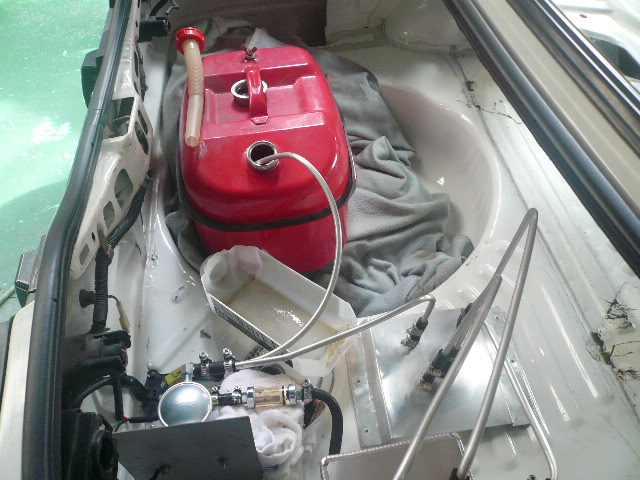

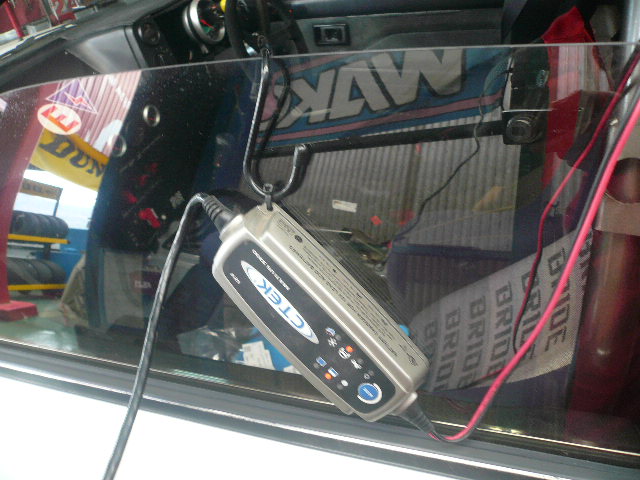

バッテリーを充電しながら


燃料ポンプからガソリンを抜いて、タンクを降ろす準備を…^^
