AE86を・・・⑧

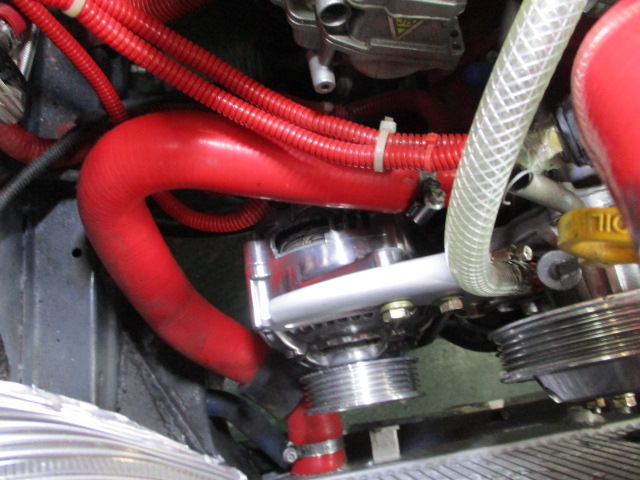

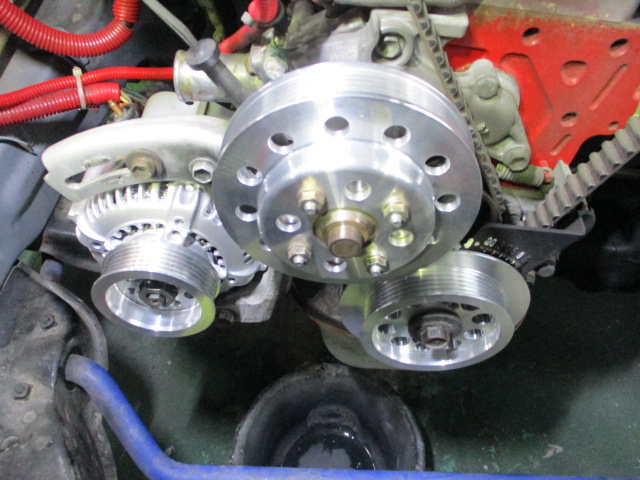

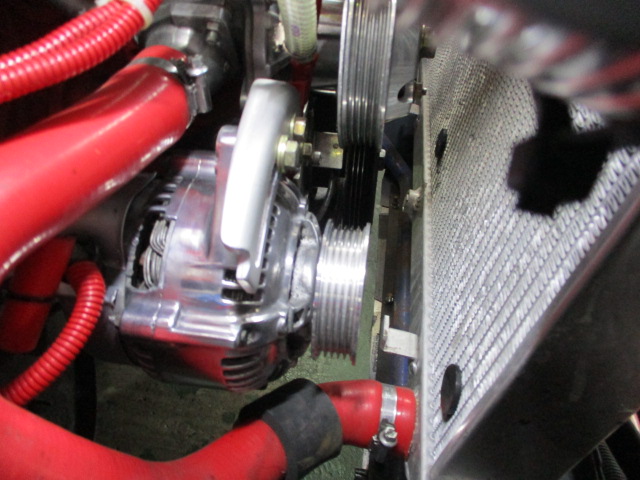

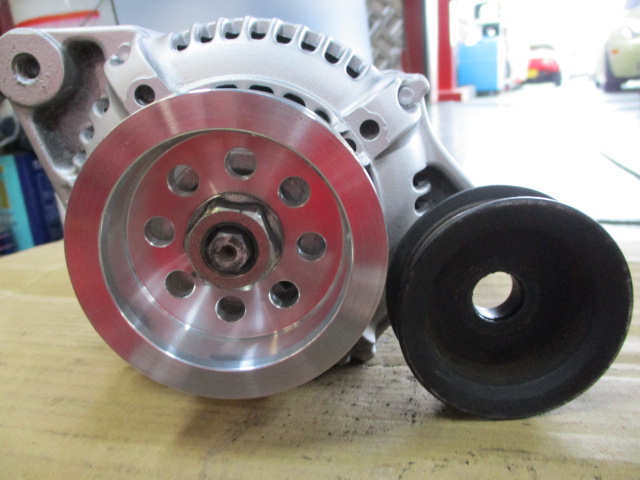

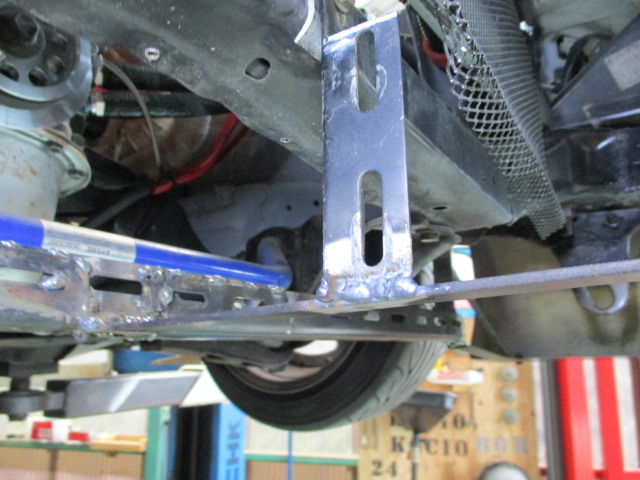

塗装したオルタと



ウォーターポンプを大径のアルミプーリーに交換。

続いて、

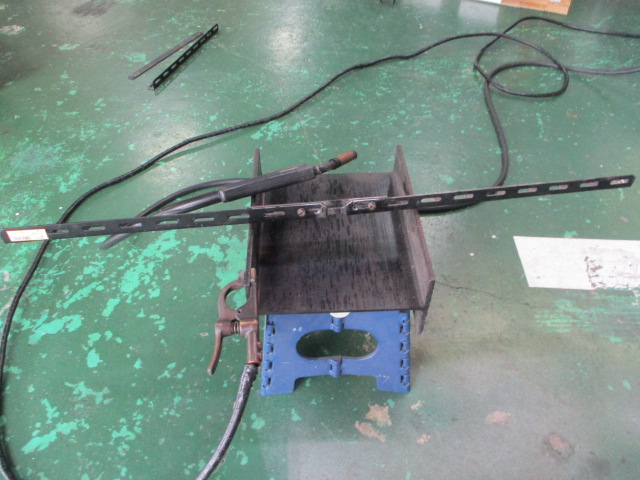

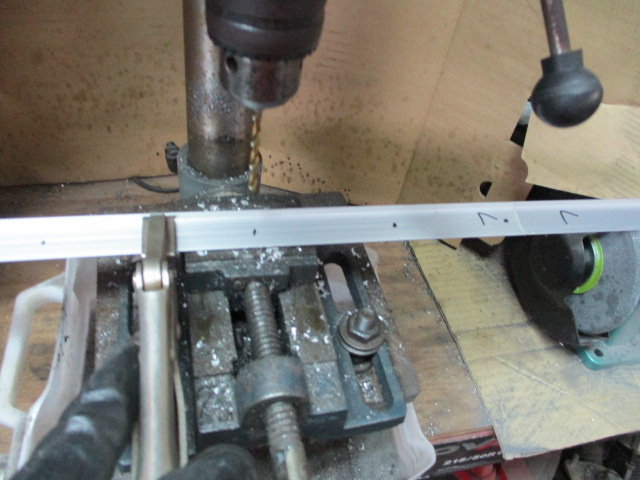

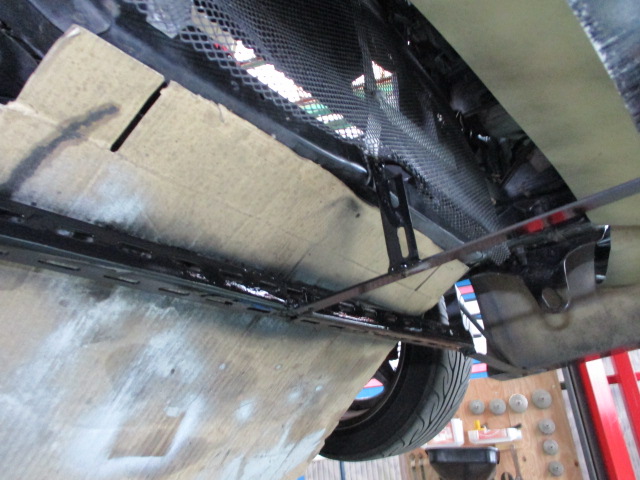

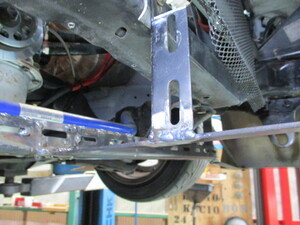

Lチャンネルを



溶接&塗装し、


骨組みが完成。

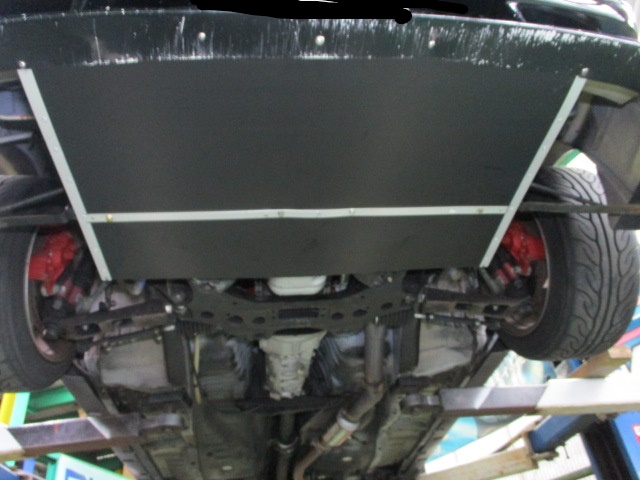

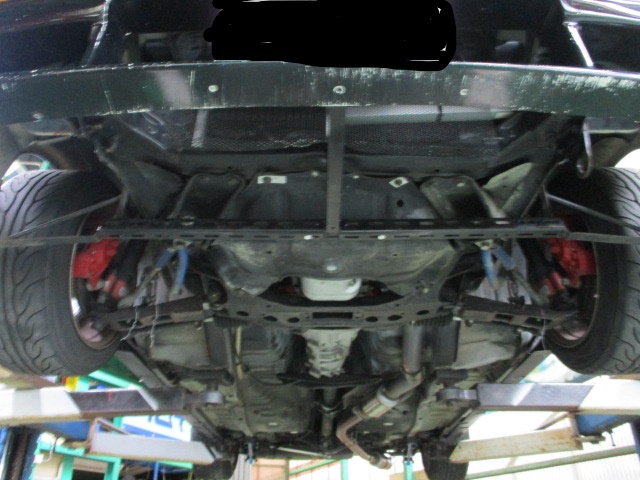

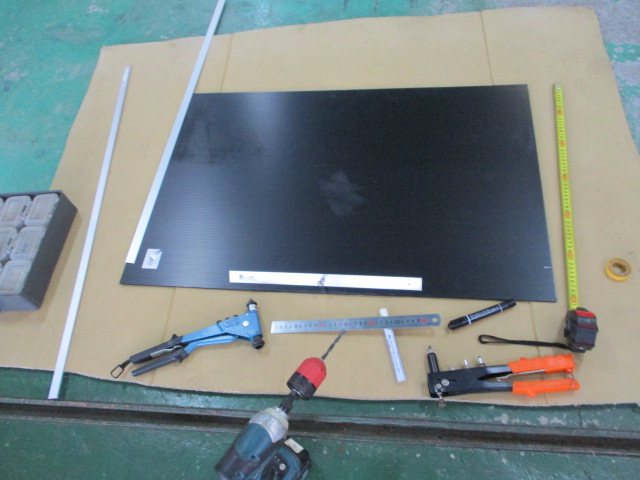

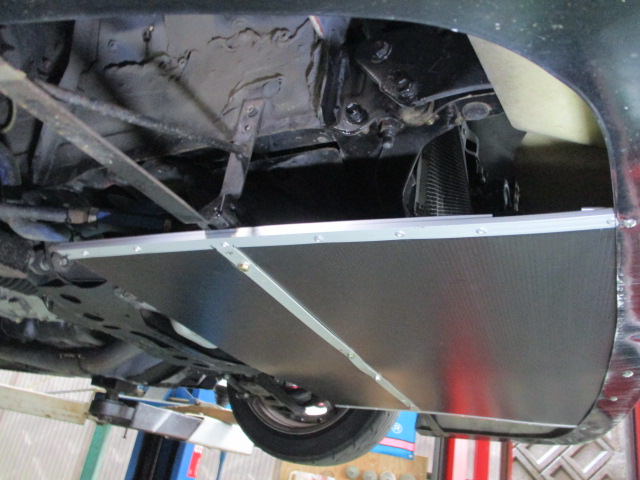

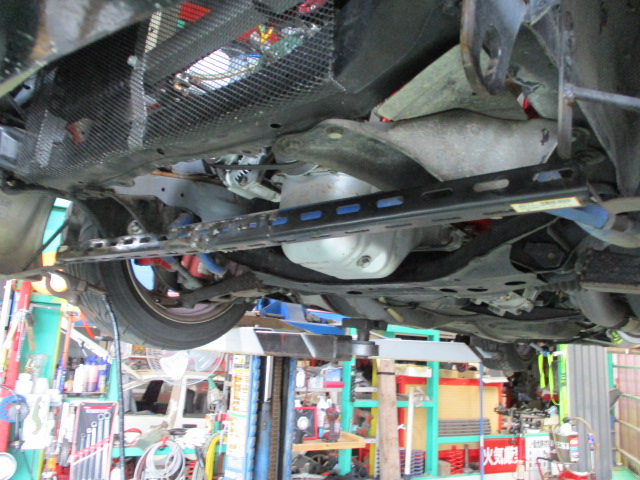

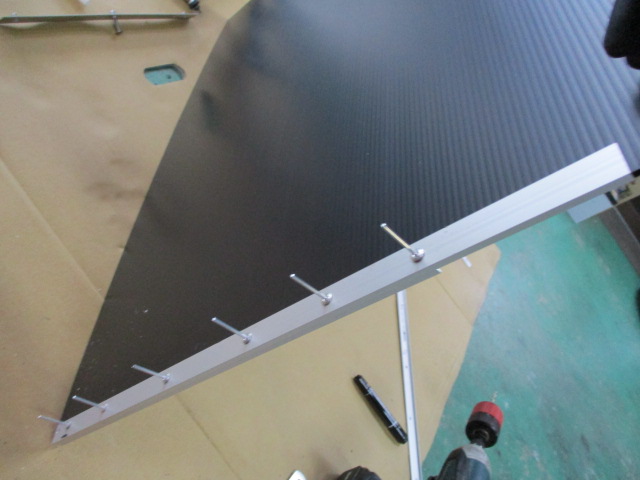

次に、大きめのパネルを使って





フロントエアロバンパー部分から


アンダーパネルを作りました…^^

AE86を・・・⑦

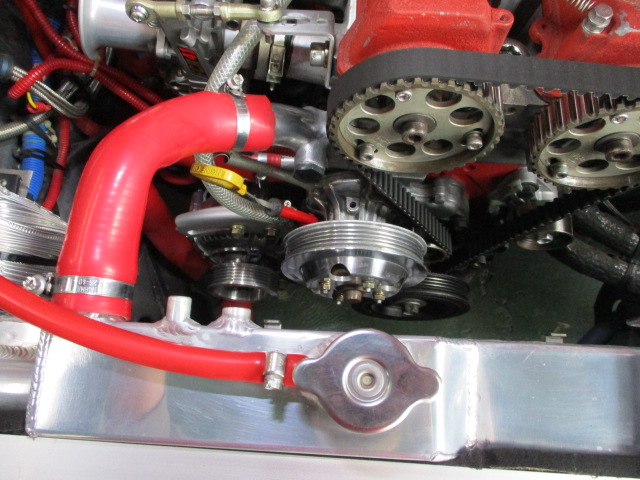

86のエンジンルームの整備と仕様変更!

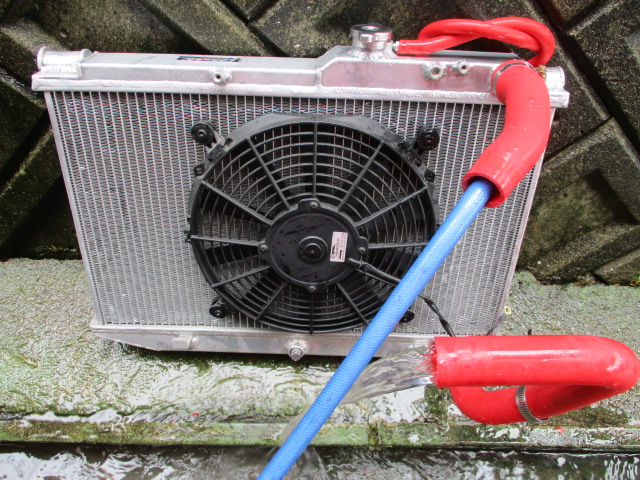

クーラントに錆びが混じっていたので


ラジエターを洗浄。

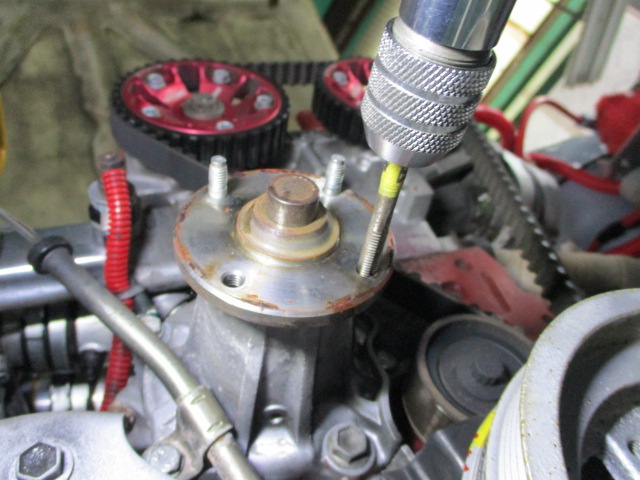

ウォーターポンプのネジが錆びていて2本折れてしまったので、

ネジ山を修復して交換。

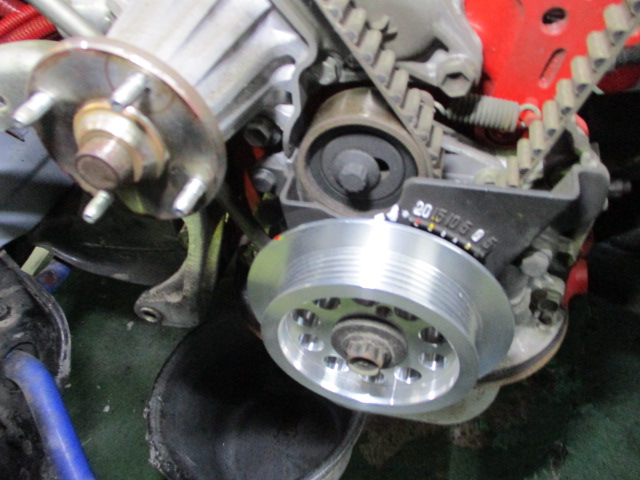

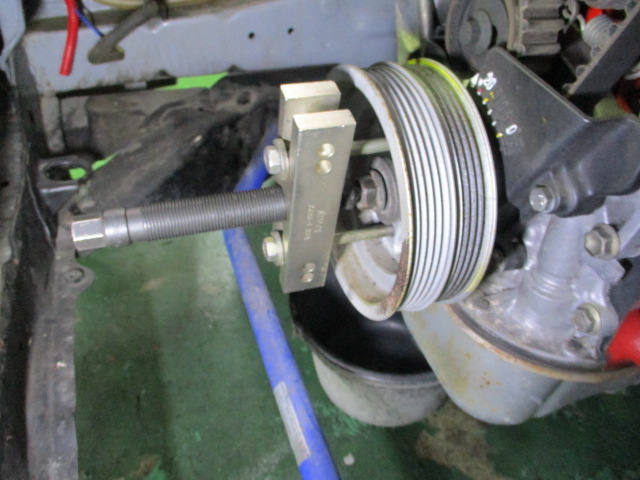

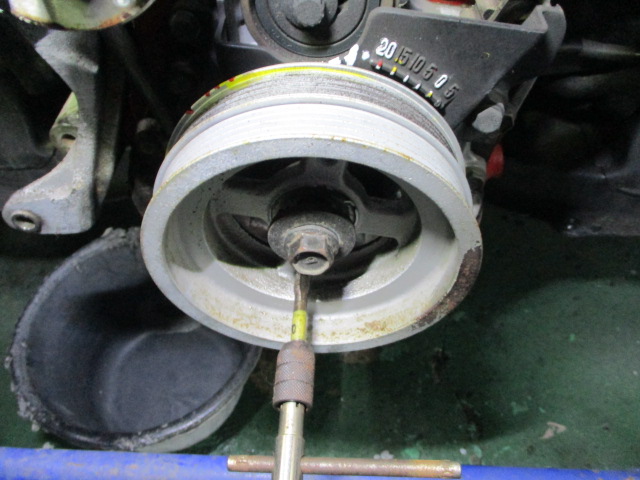

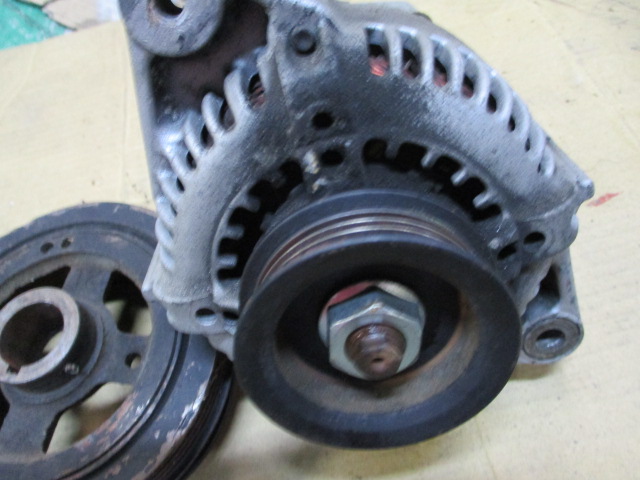

純正クランクプーリーも、



小径のアルミシングルプーリーに交換。

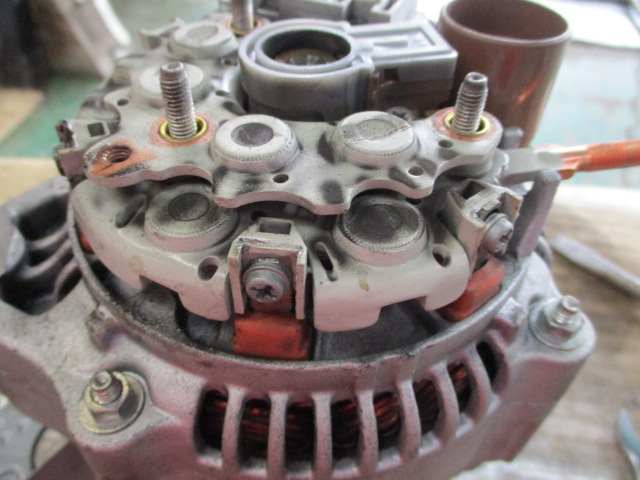

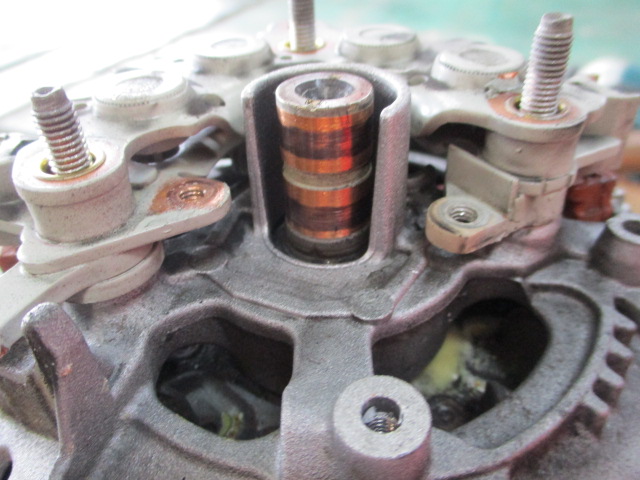

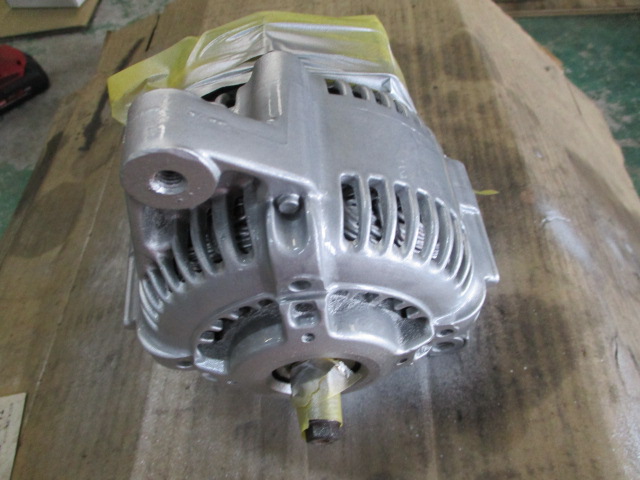

オルタも

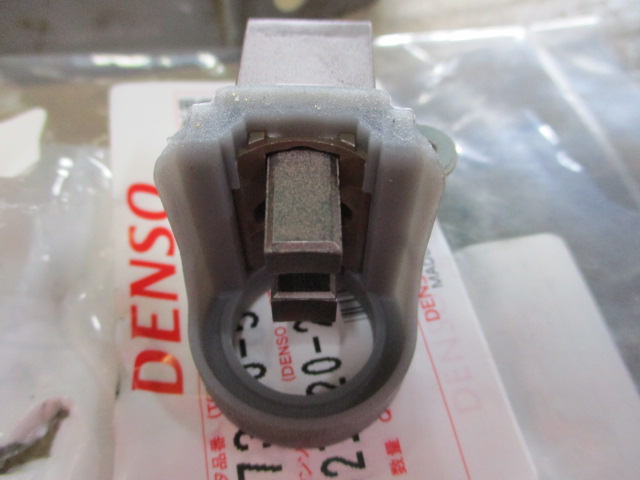

傷んでいる部品を新品に交換し、

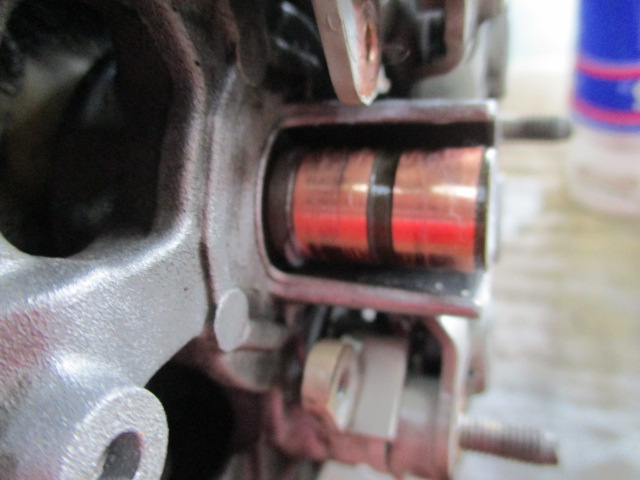

電極を磨いてシリコングリスを塗って、


耐熱塗装をしておきました…^^

AE86を・・・⑥

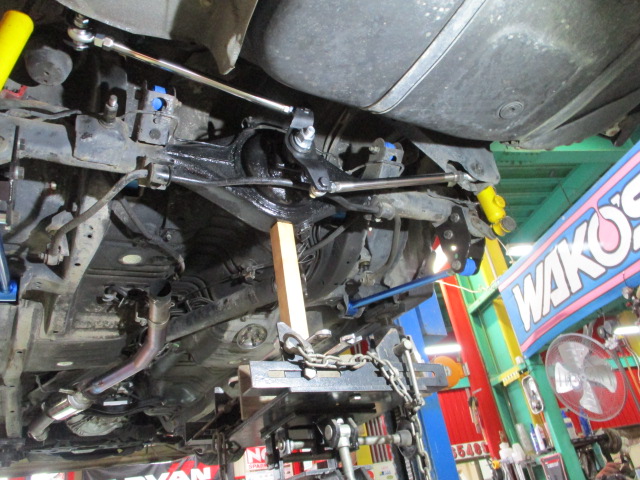

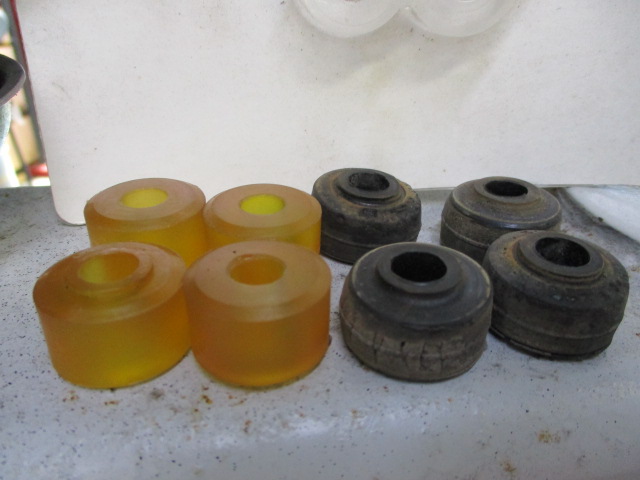

ひび割れたスタビブッシュを交換し、



ジャッキで上げ下げして、ホーシングが中心になるようにワットリンクを調整しました。

これで1Gで車高が下がっても左右にズレなくなりました!

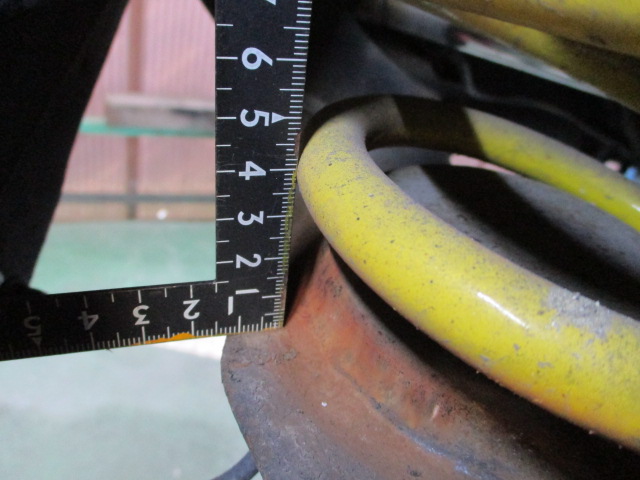

元のスプリングが3cmあそんでいたので、


3cmショートストローク調整をして車高調を組みました。


次に

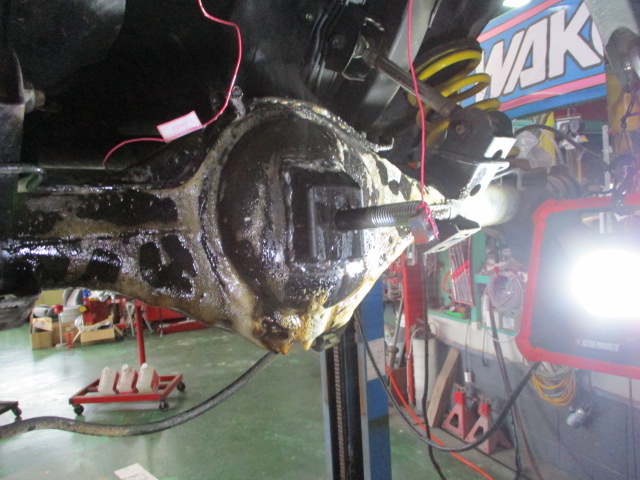

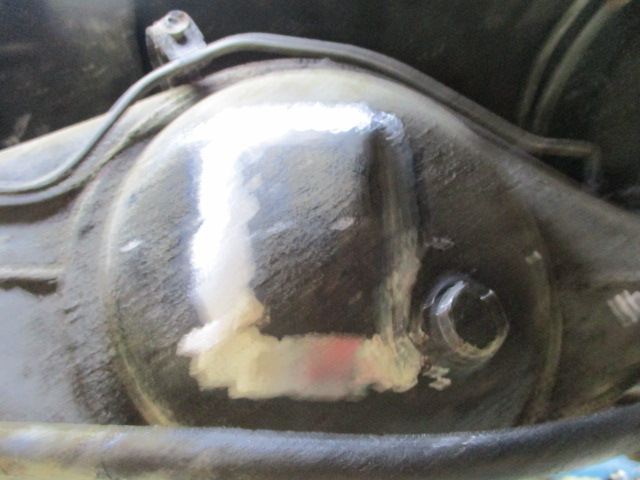

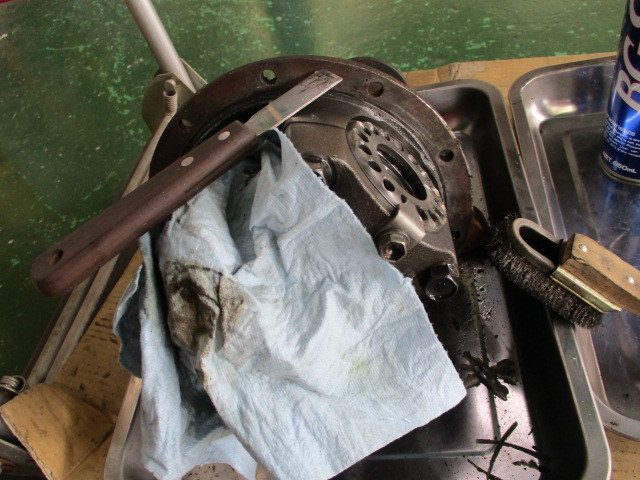

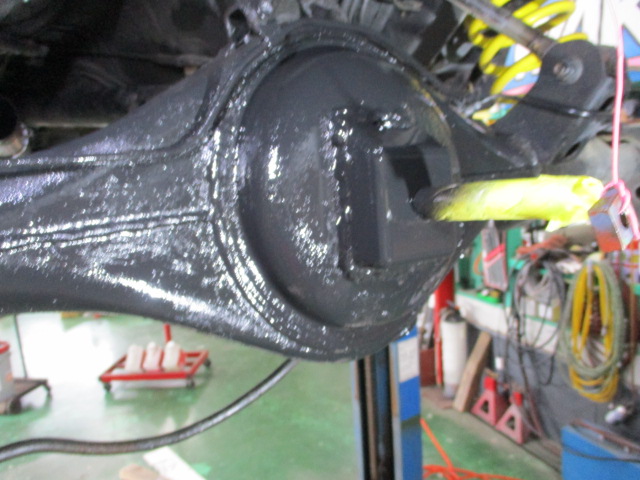

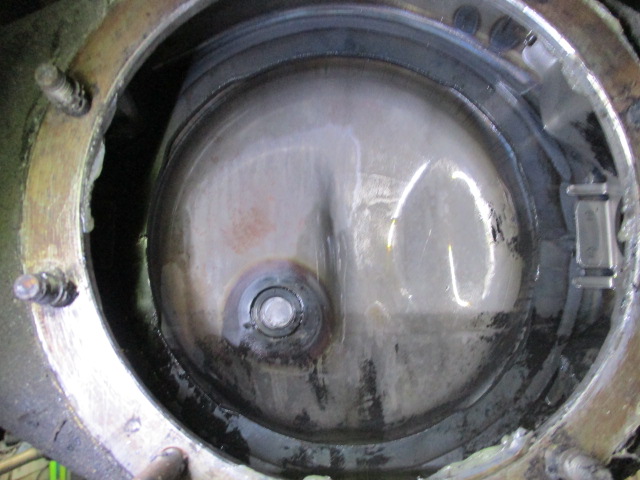

デフのパッキンカスを綺麗にし、


オイル汚れを洗浄、


錆び塗装をして


組み付け。

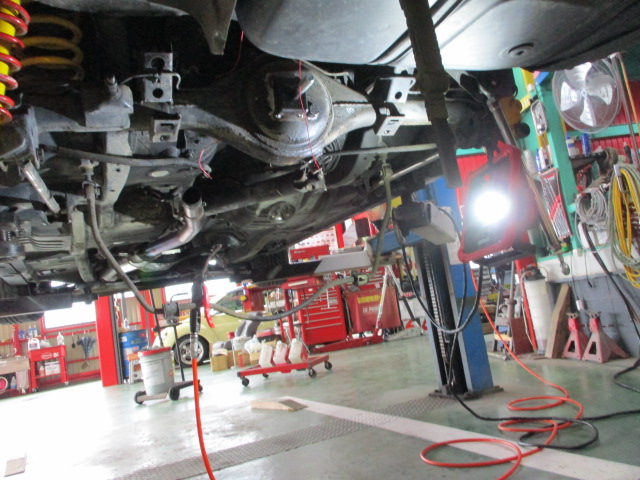

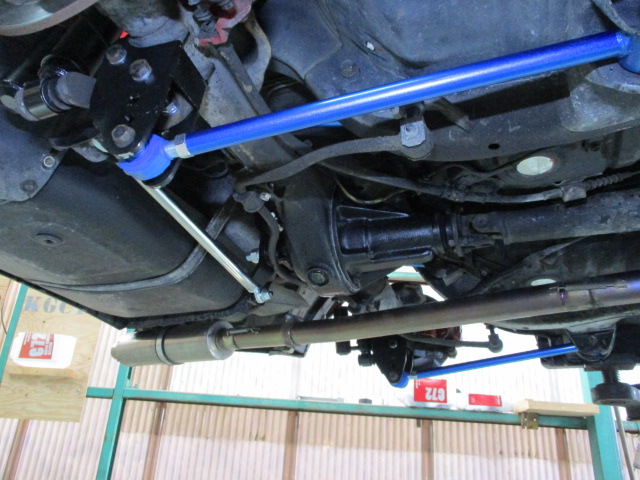

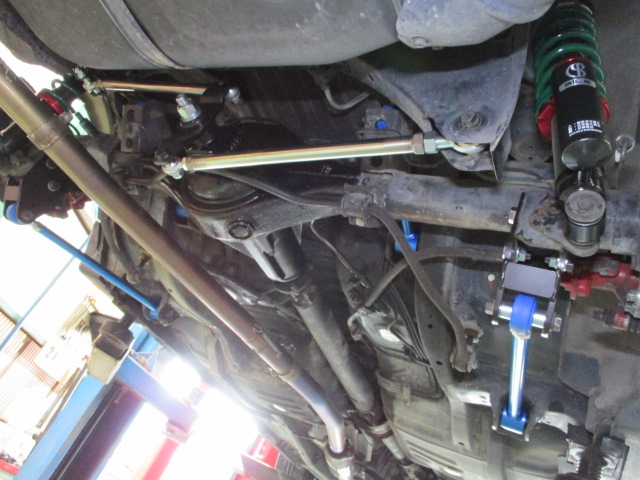

ワットリンクと


リア回りを軽く磨いて、ほぼ完成。

作業は、まだ続く…^^

AE86を・・・⑤

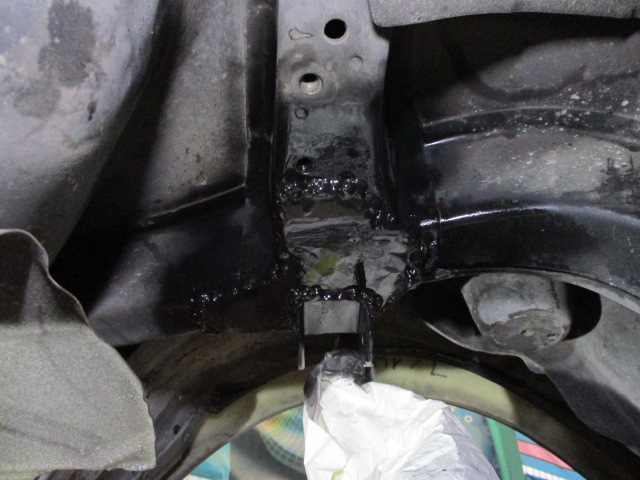

溶接を済ませて



オイルの汚れを洗浄し、



錆びないよう塗装!

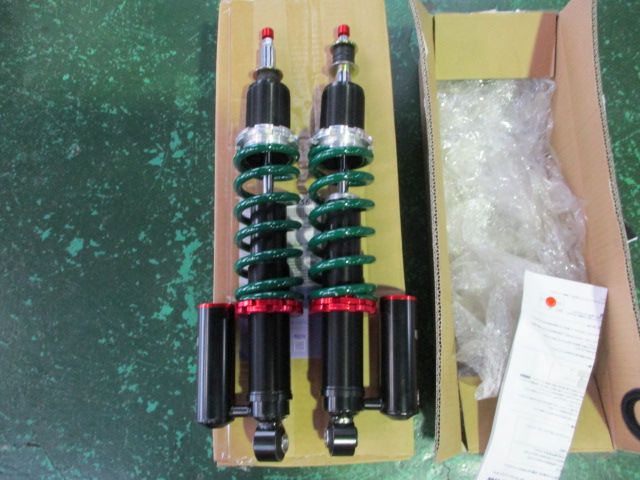

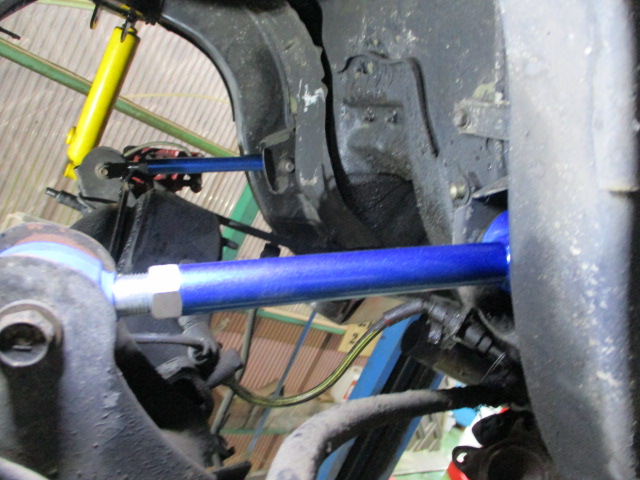

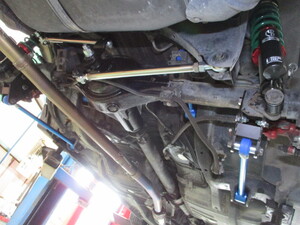

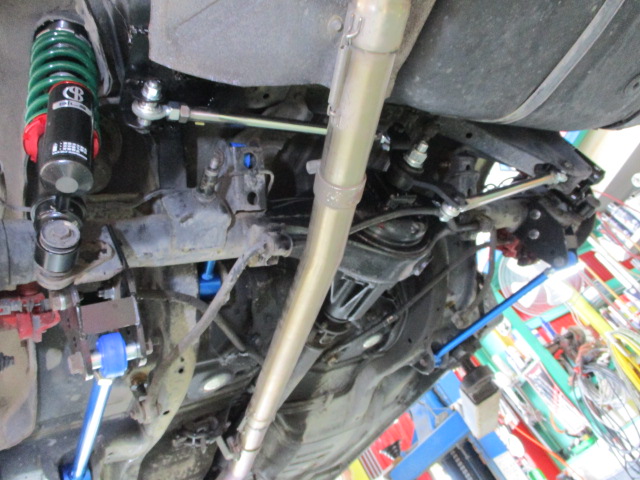

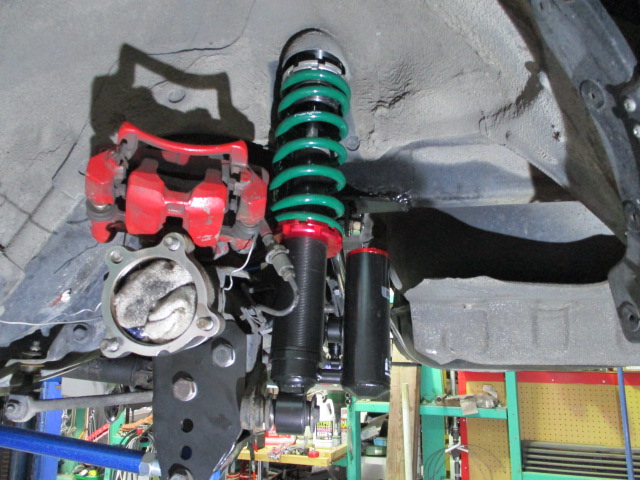

コイルオーバー車高調と



コントロールアームの長さ調整。

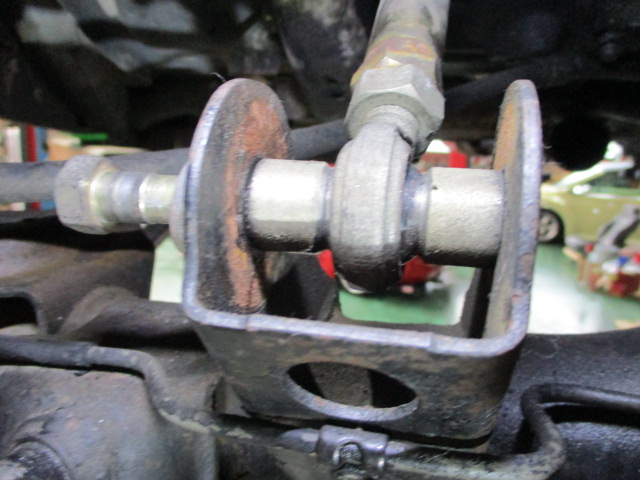

アッパー側のピロにガタがあるので、


新品に交換するとホーシングのガタガタ音が少なくなると思います。

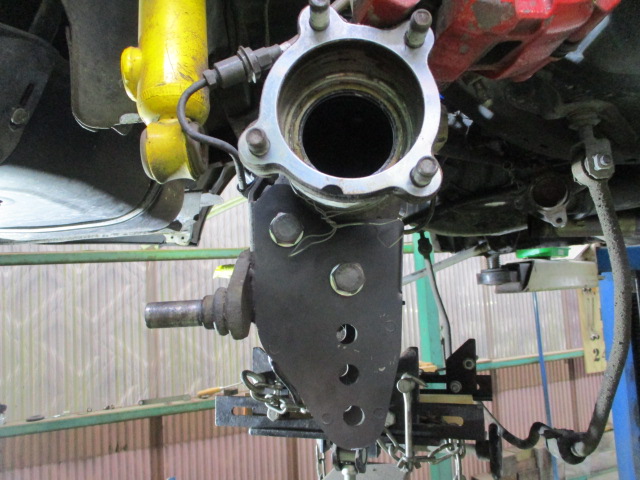

ロアー側は、


取り付け位置を下げられるようにブラケットを付けました…^^

AE86を・・・④

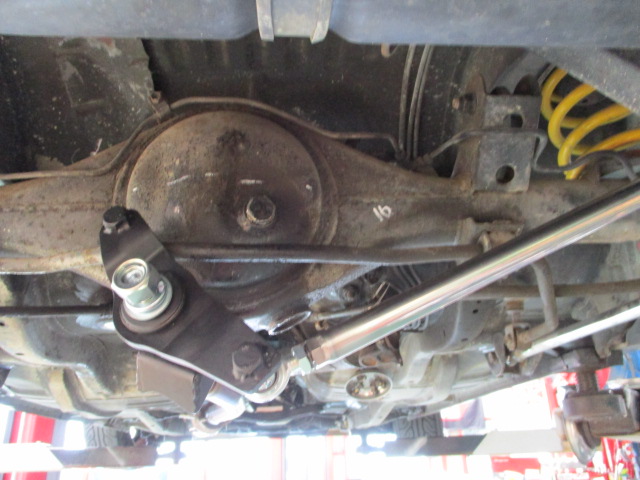

AE86ホーシングにワットリンクを!

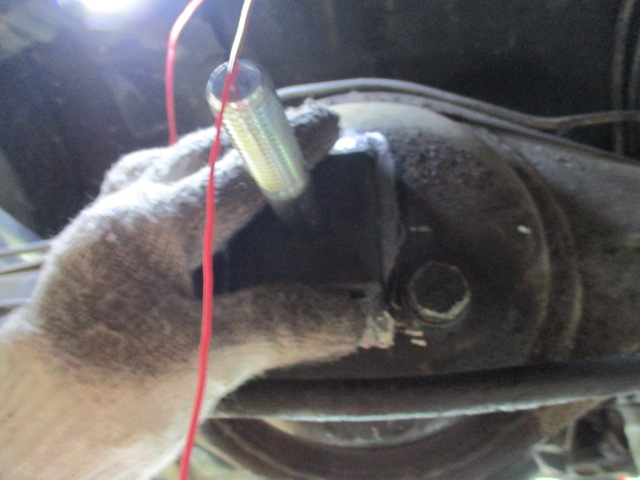

センターに取り付け台を仮溶接し、


フレーム側は、取り付けブラケットが邪魔になるパーツは外し、

外れない部分は、平らになるようカットしました。

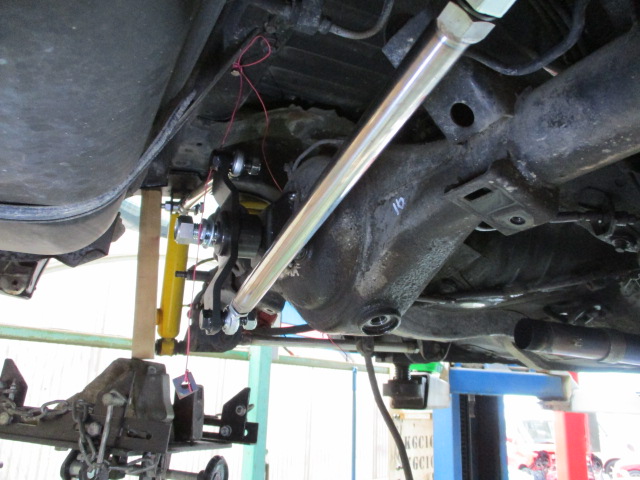

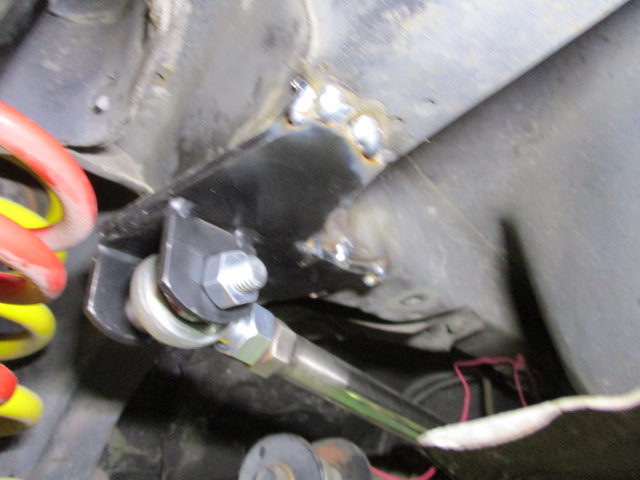

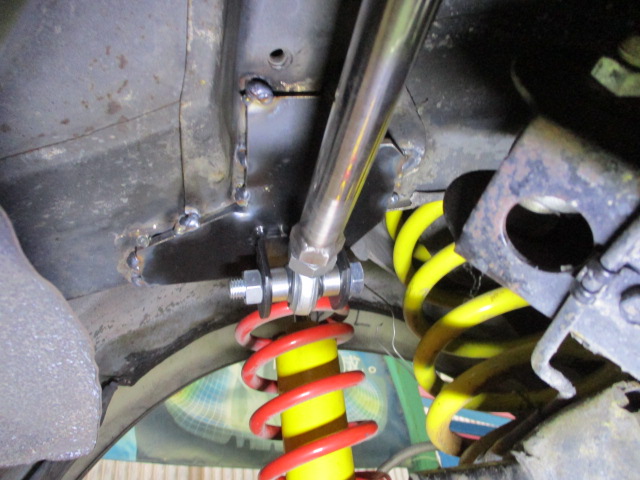

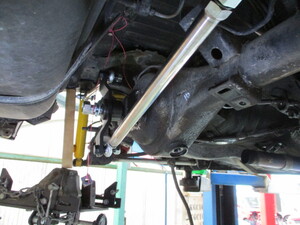

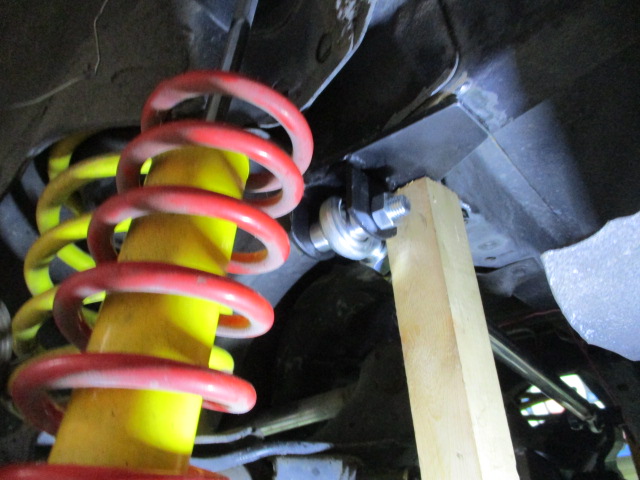

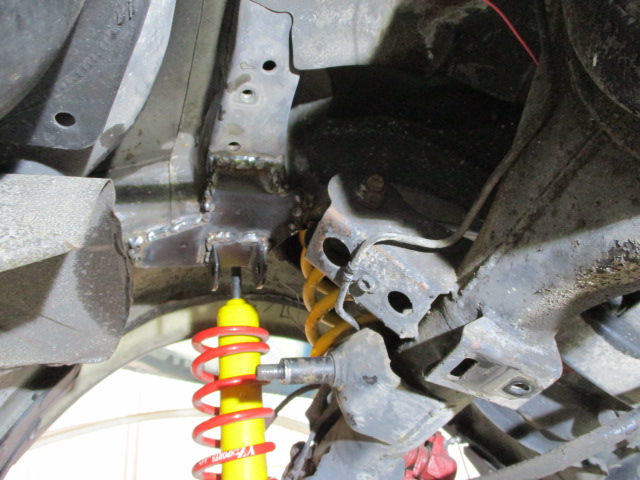

ワットリンクを仮付けし、


フレーム側の位置合わせ。

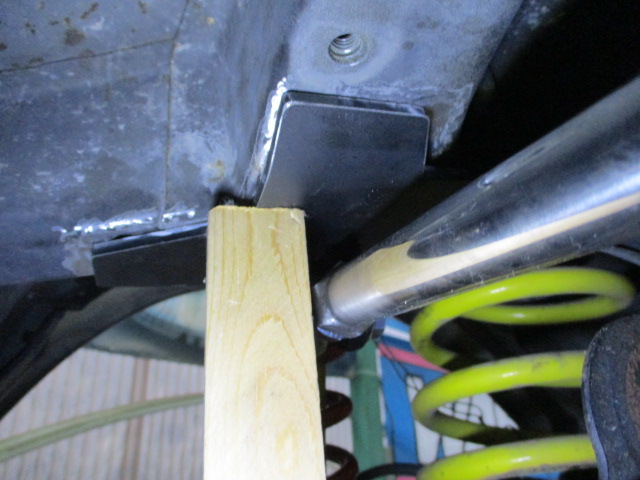

ボディと隙間があるので5ミリ鉄板をプレスで曲げて


仮溶接し、ショックにスプリングを入れて


ブラケットに当たらないかを確認。


大体の位置が決まりました。

結構時間がかかります…(^^;

AE86を・・・③

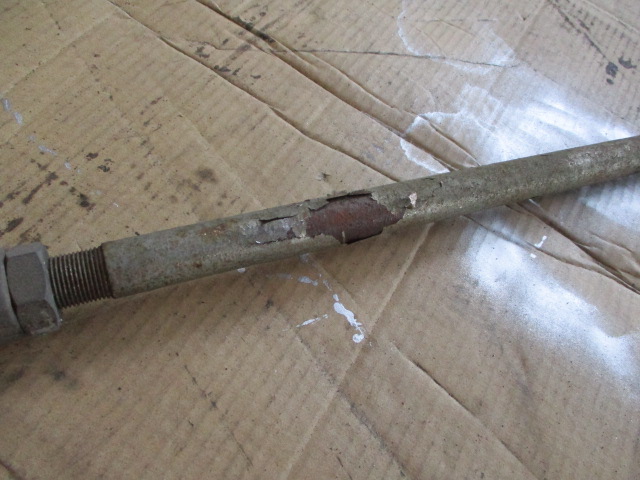

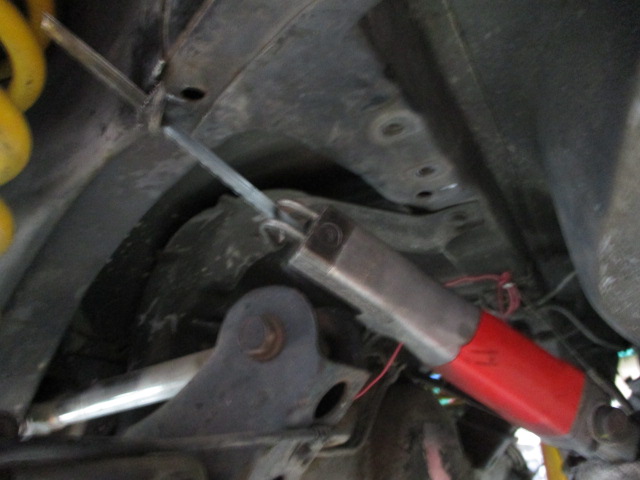

86のラテラルロットが錆びてピロとネジが固着…。



再使用はしないので、焼きを入れて外しました。

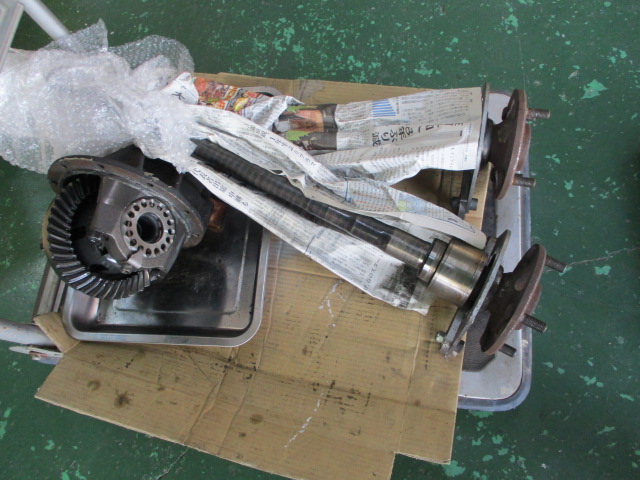

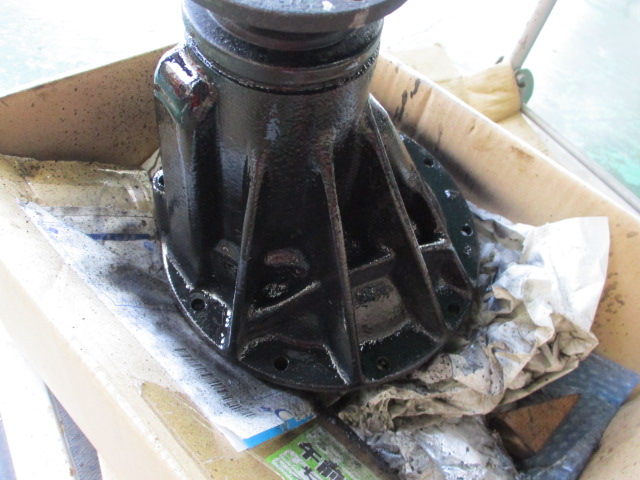

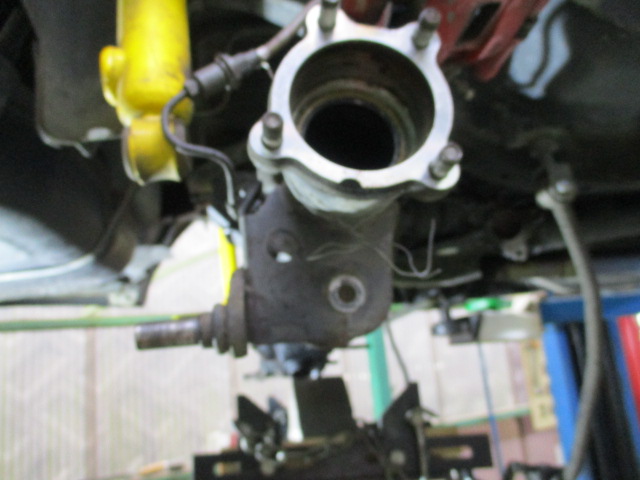

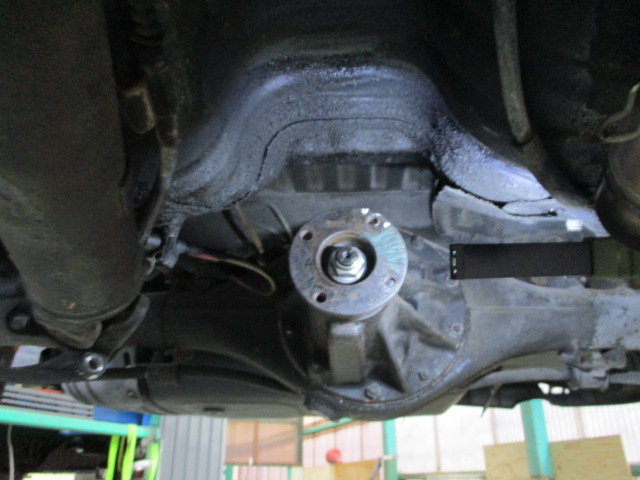

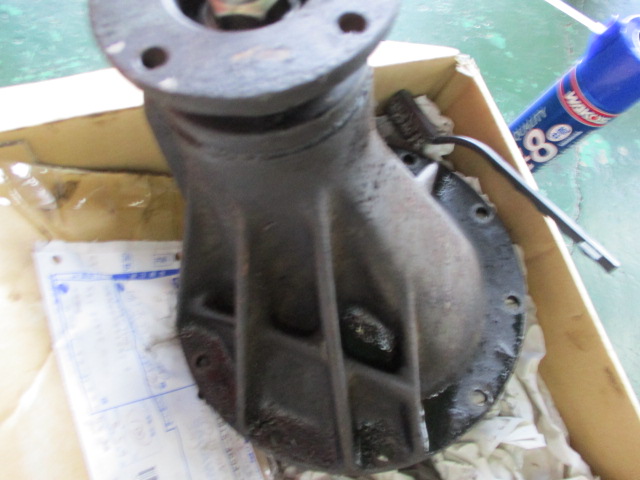

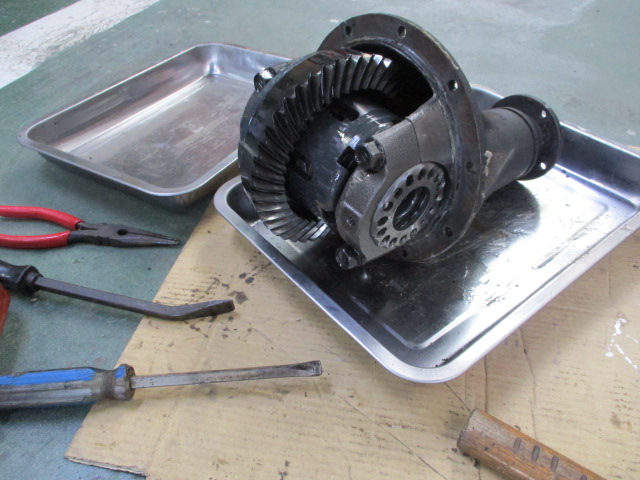

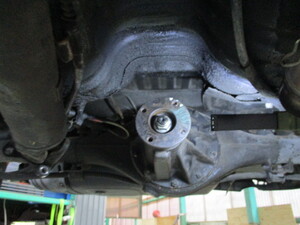

続いてドラシャとデフを外し、



点検と仕様変更。

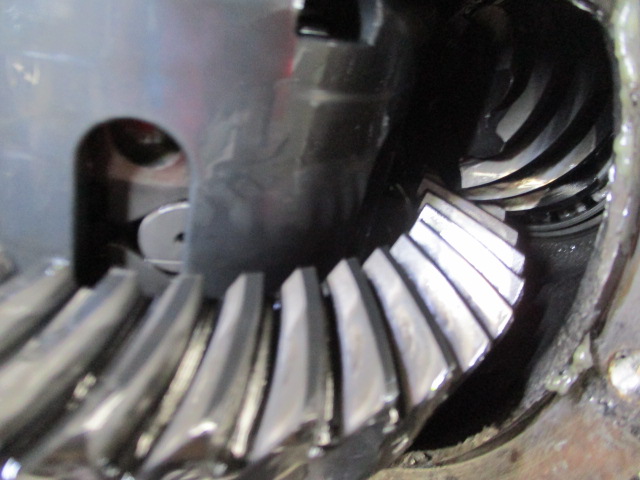

歯当たりは、いい感じですがもう少しプリロードを詰めます。

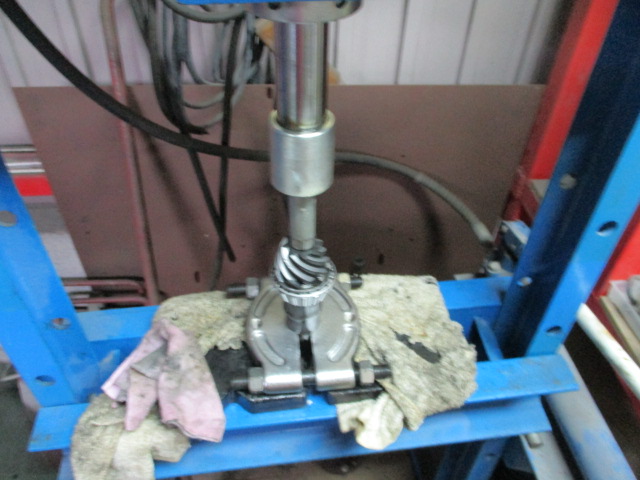

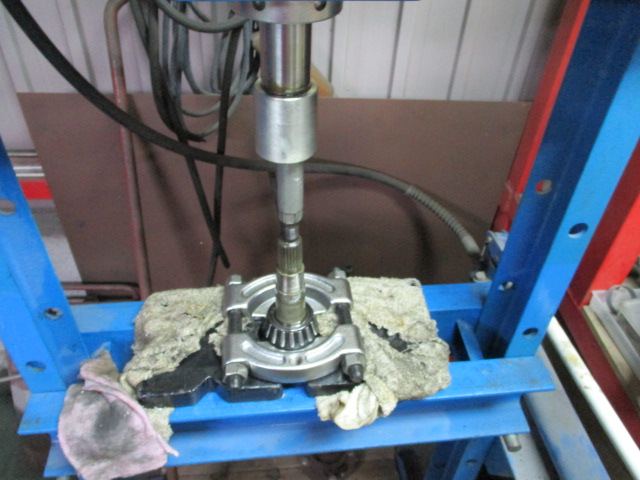

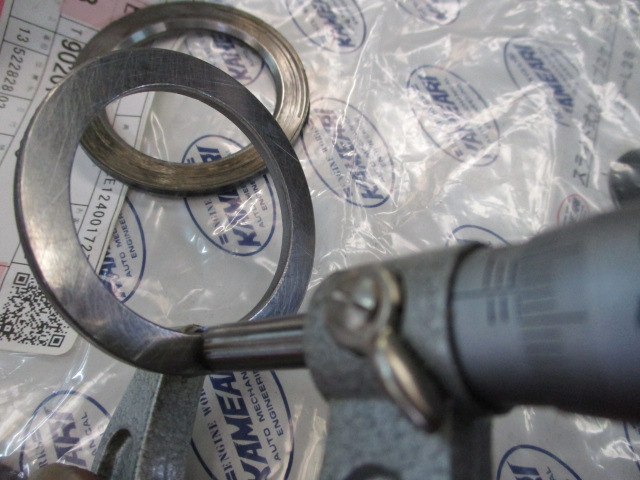

ベアリングを外し、


0.03厚いシムに


変更しました。


次の作業は、5リンクから6リンクに…^^

AE86を・・・②

86の作業を!

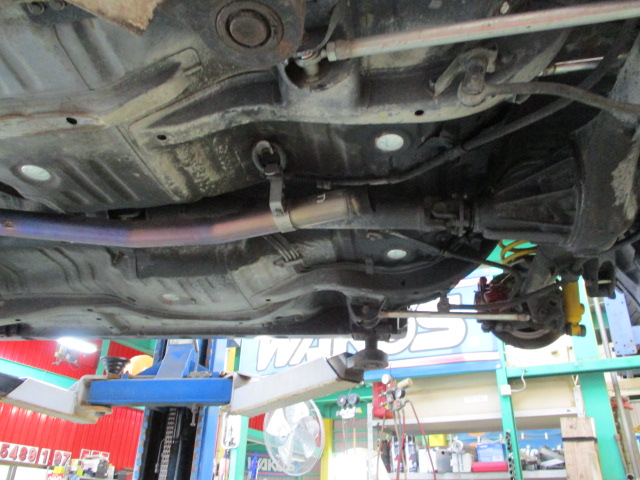

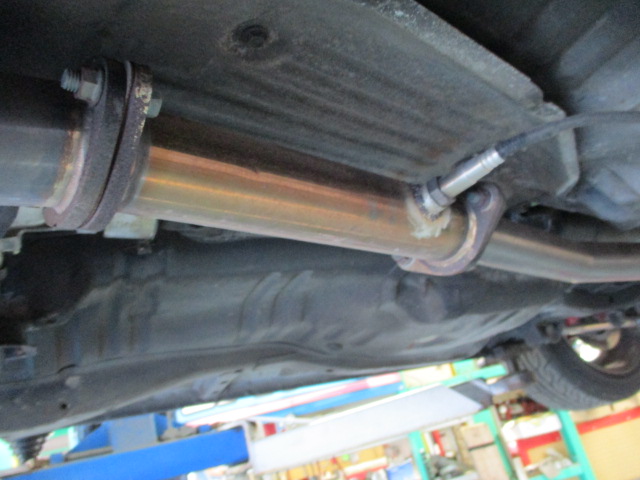

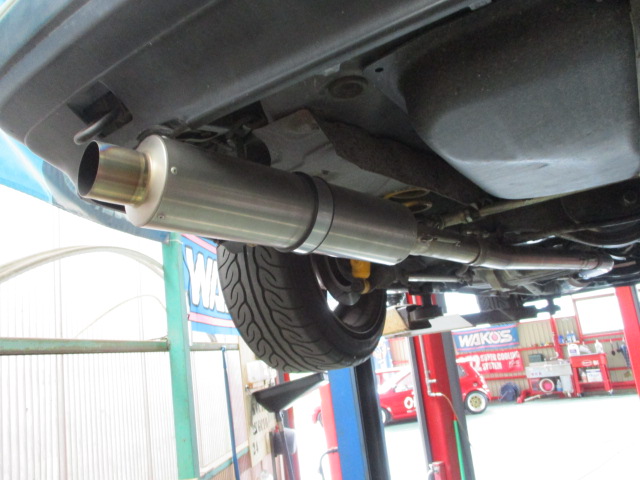

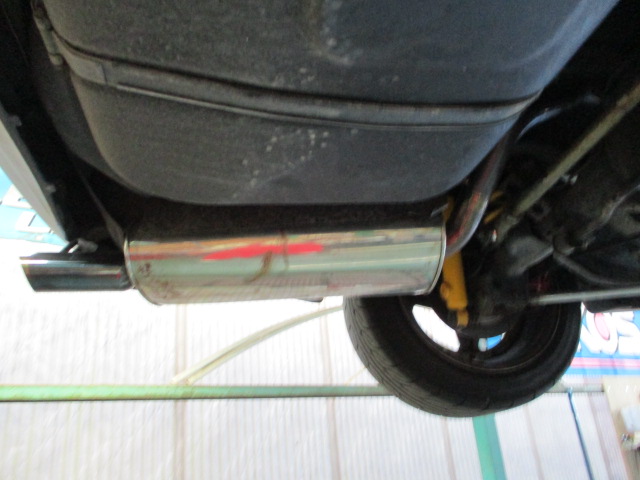

純正タイプのデフ上50パイのマフラーだとパワーが出ないので、

54パイのデフ下に交換。

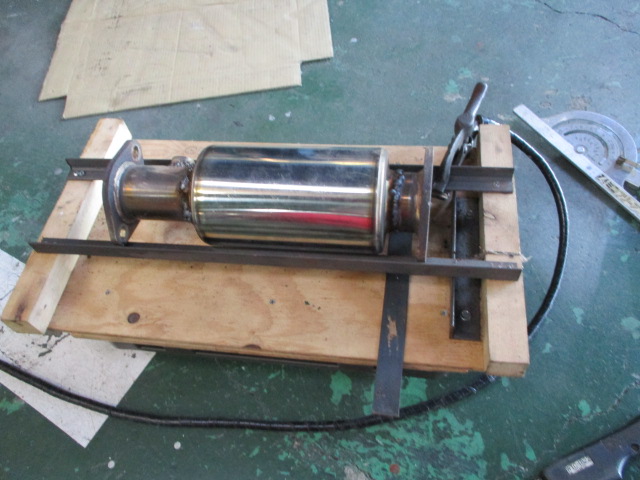

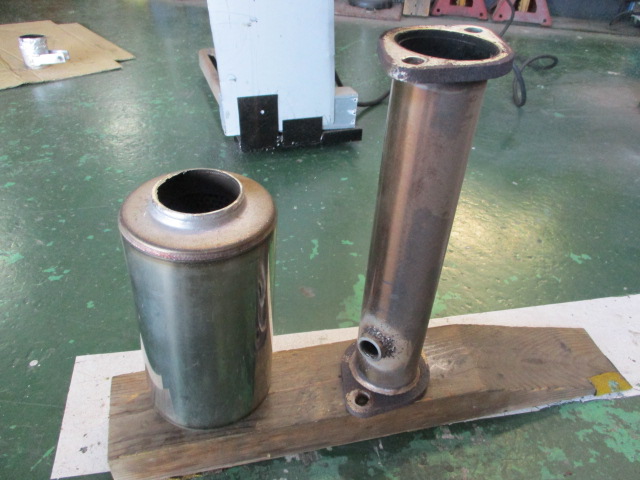

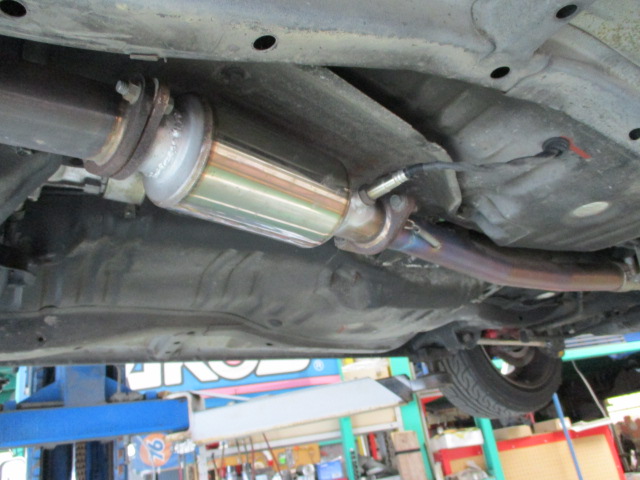

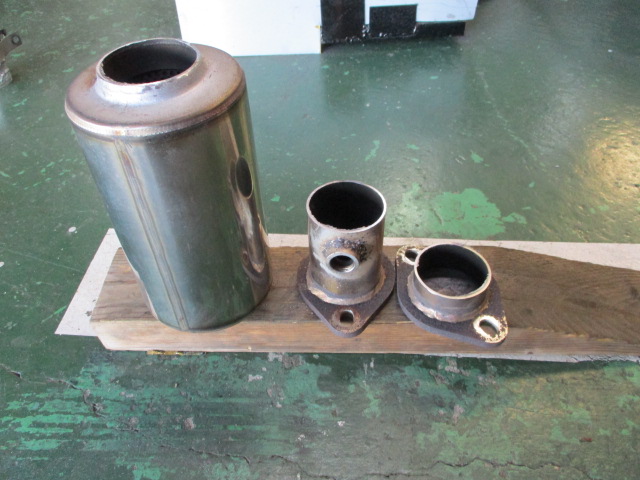

触媒ストレートを外し、

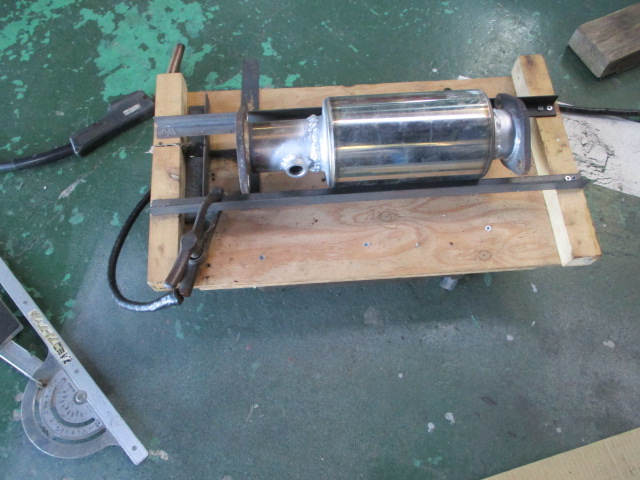

戸田レーシングのサイレンサーを使って




2cm長めに触パイを制作。

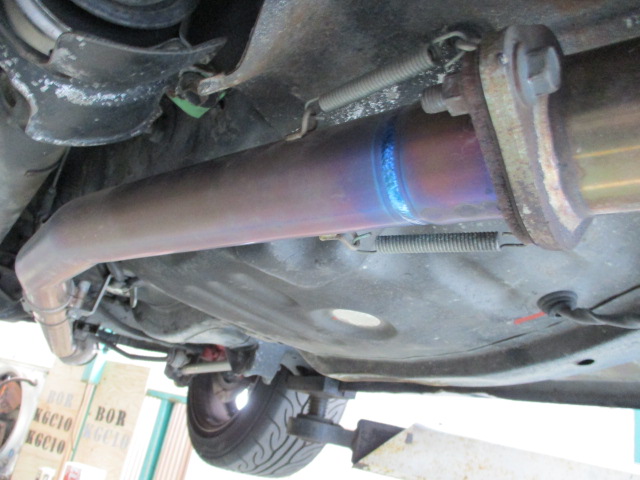

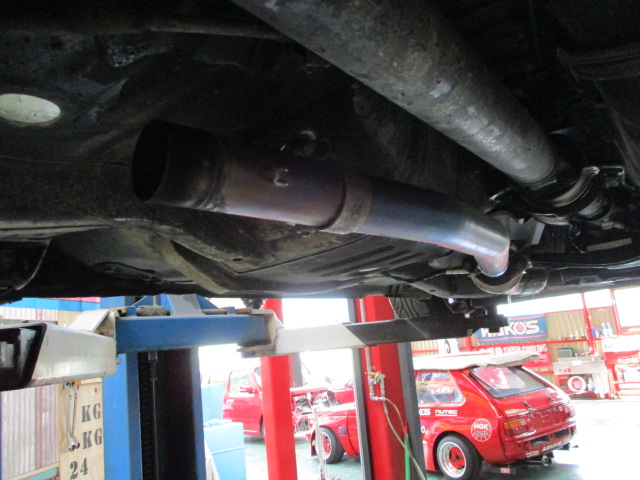

チタンパイプの取り付け位置を後ろにずらして


サイレンサーの出しろも、ちょうどイイ感じに付きました!


マフラーの位置が決まったので、

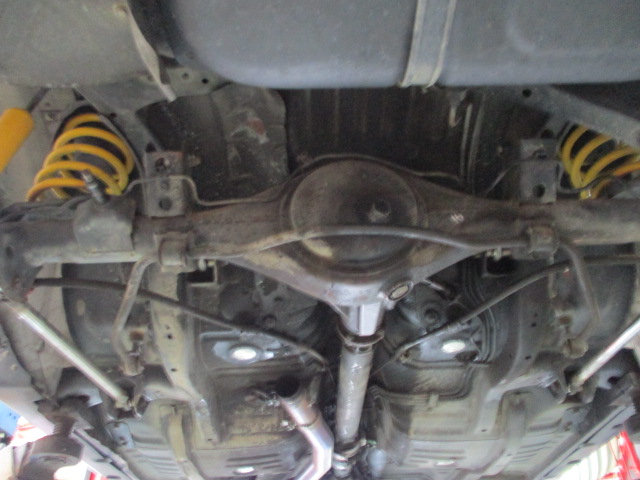

次にホーシングを下げるためマフラーをいったん中間から外し、


仕様変更作業は、まだまだ続く…。

AE86を・・・

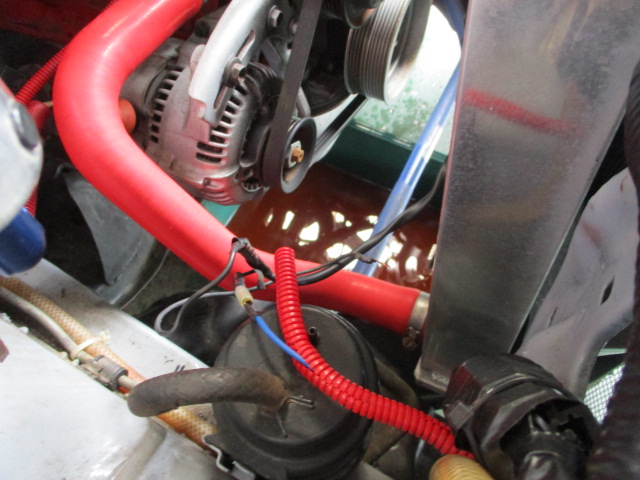

仕様変更で預かっている86、


動かすたびに工場の床に少量の液体が付いていたので、

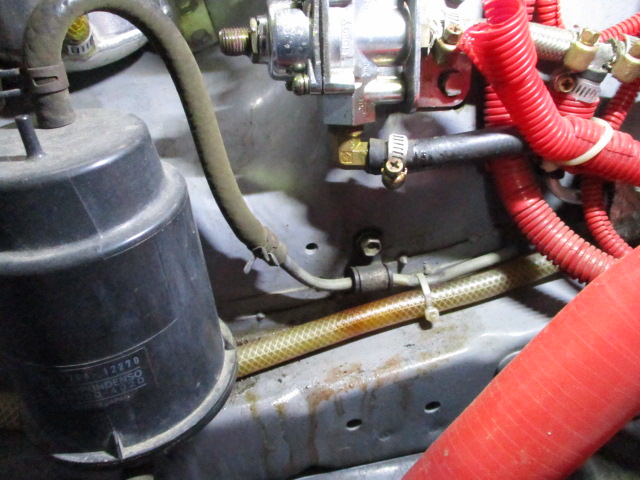

エンジンルームを点検してみると、

ガソリンでした…。


少し前からじわじわと漏れていたのか、

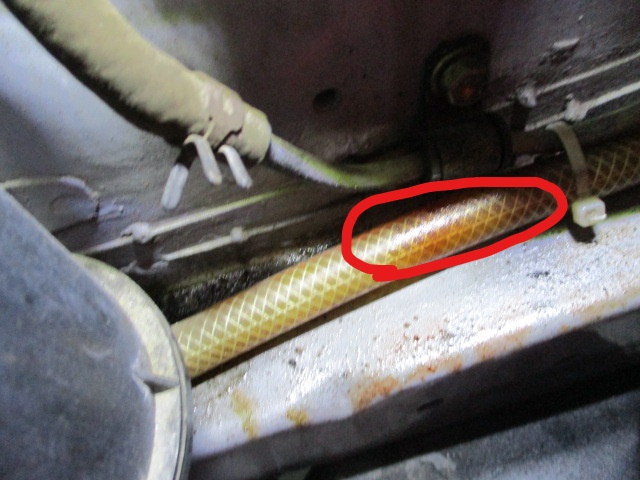

ブローバイホースにガソリンの跡が…(*_*;


燃料ホースからは漏れていないので、

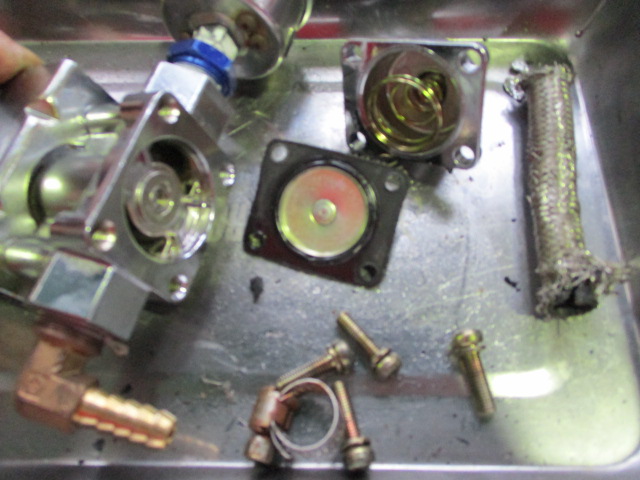

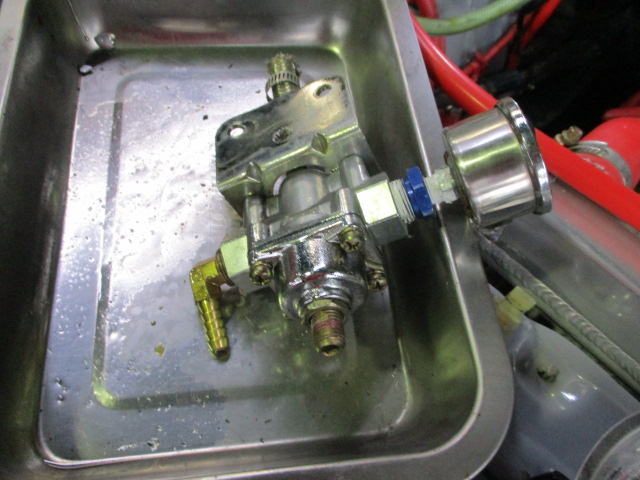

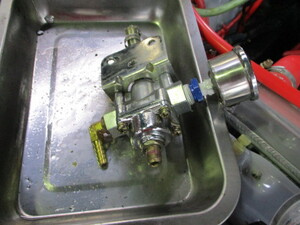

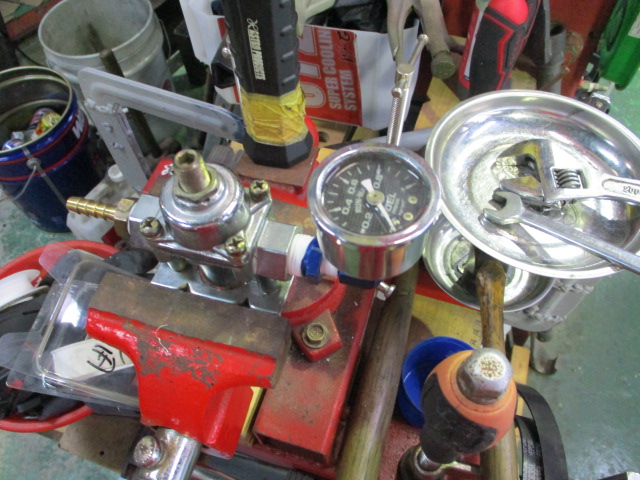

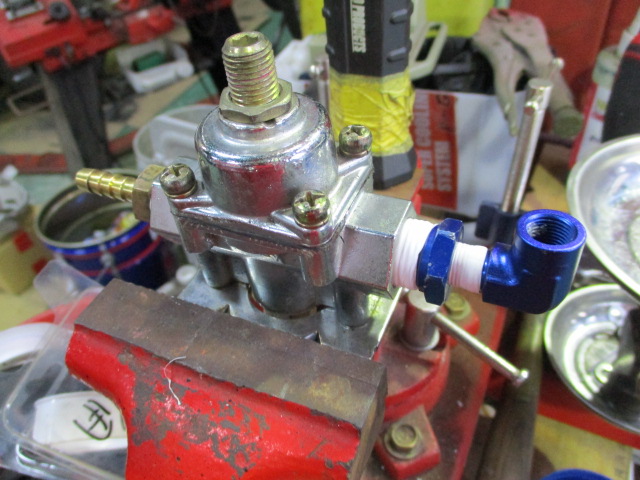

本体を外して


バラシて点検すると、

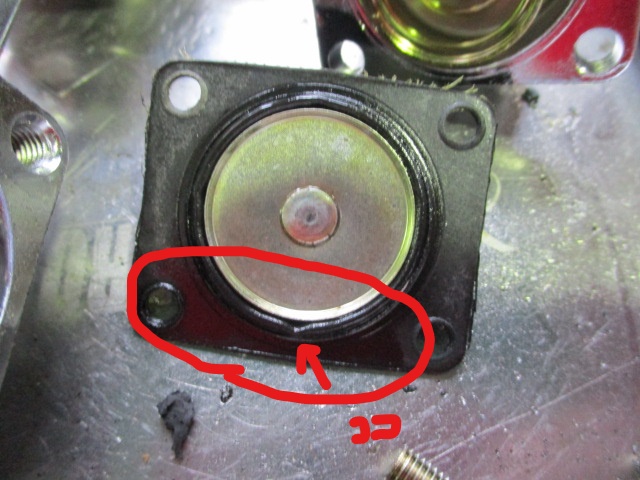

ダイヤフラムからでした…。

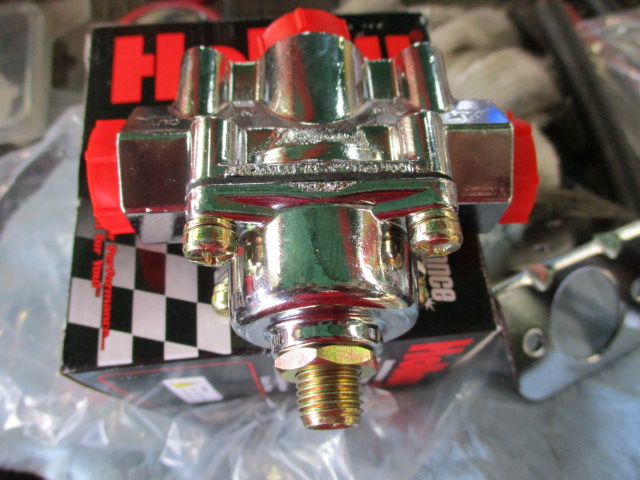

なので新品に交換!

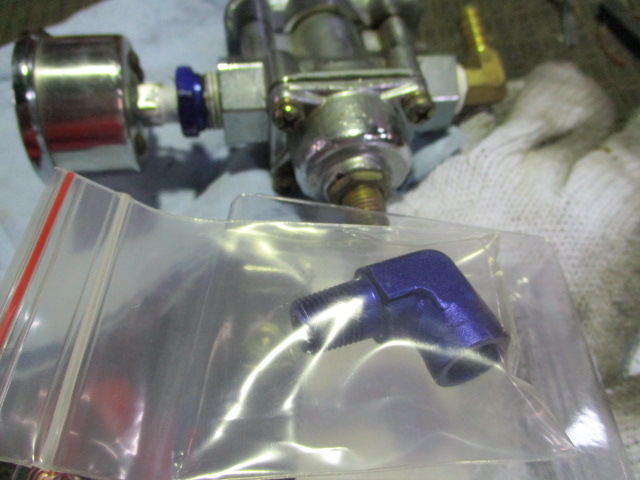

交換ついでに

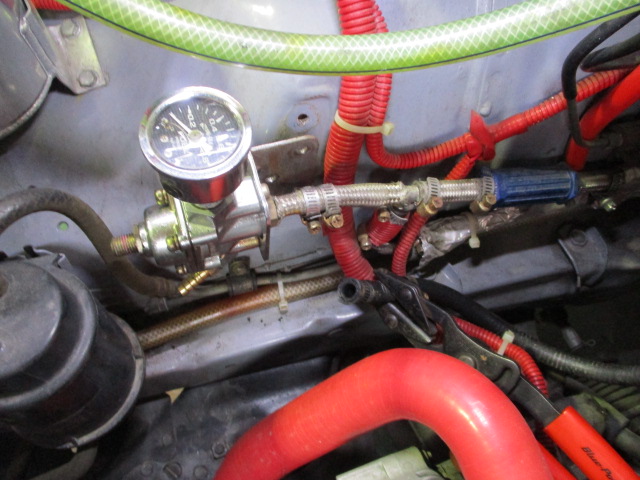

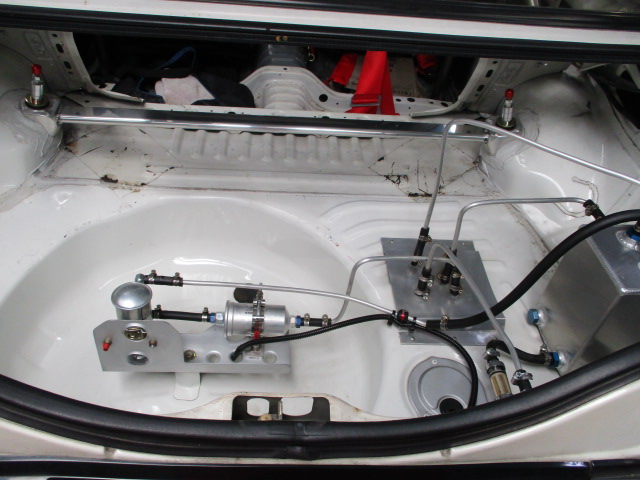

横向き燃料ラインを



上向きに変更…^^

KP61の・・・

今年のゴールデンウィークは、


KP61の


オルタを




交換したり、


ハコスカでドライブをして連休終了…。







AE86の・・・

3月頃に注文していたAE86のパーツが、いくつか届きました。

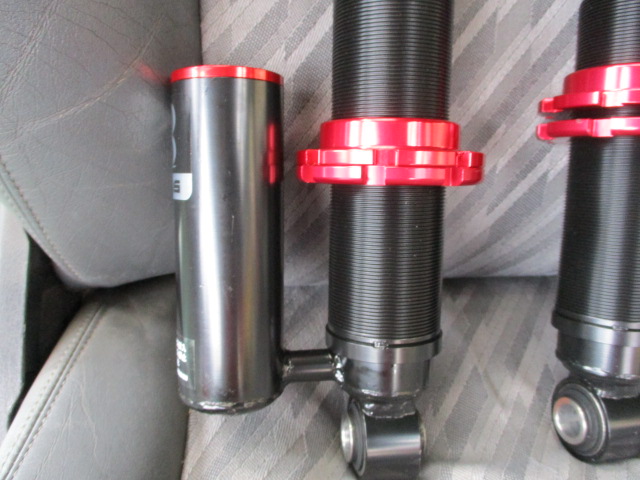

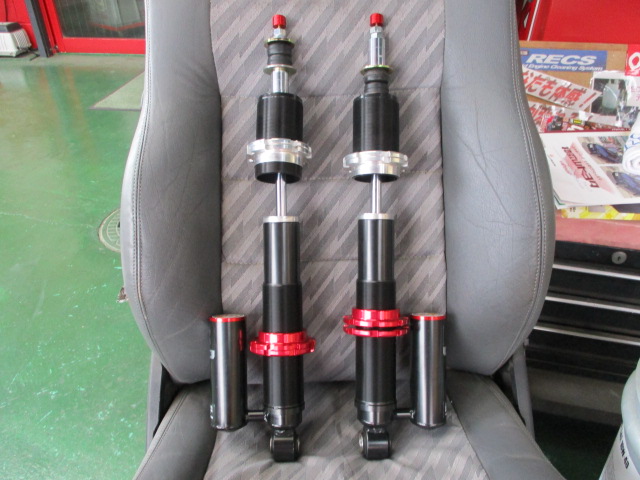

① リアーコイルオーバー車高調、


別タンク式。

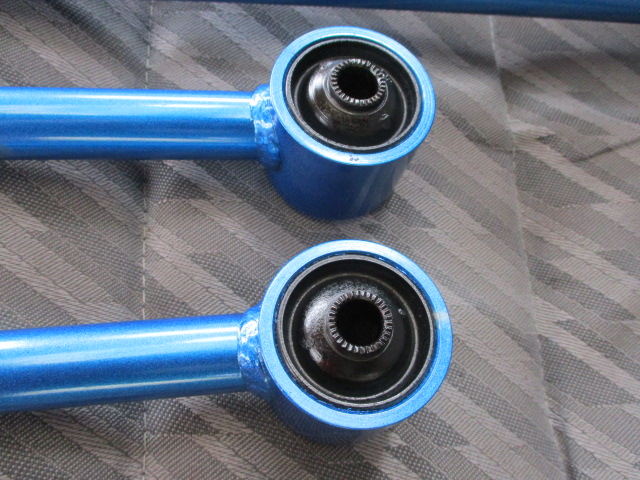

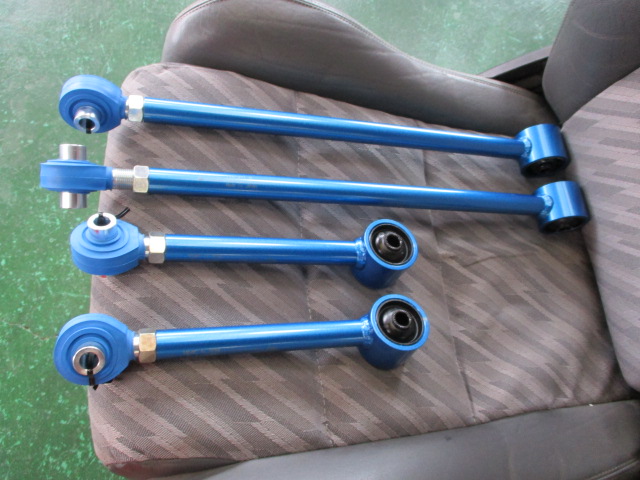

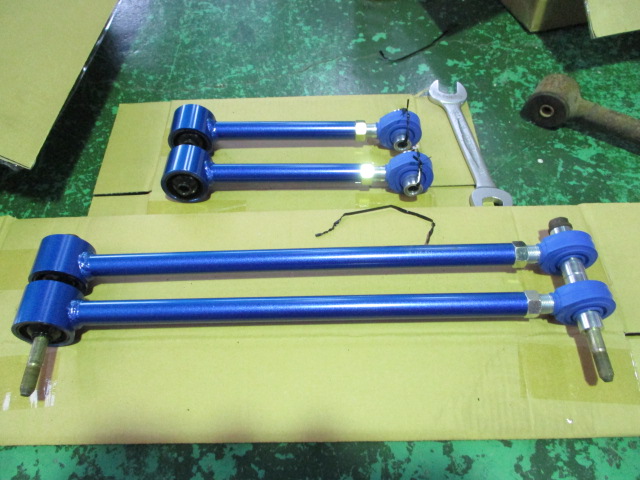

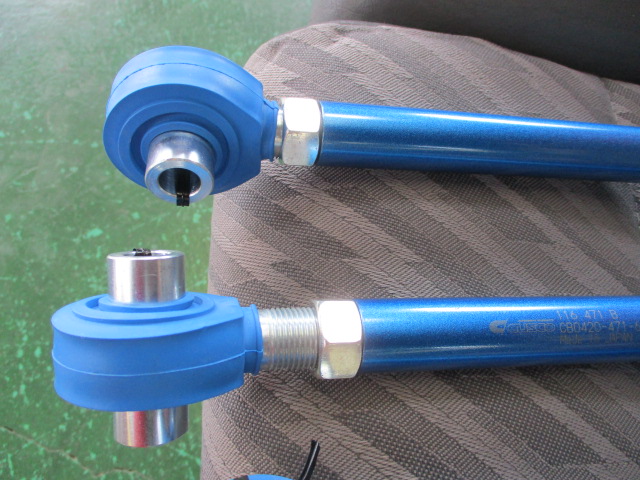

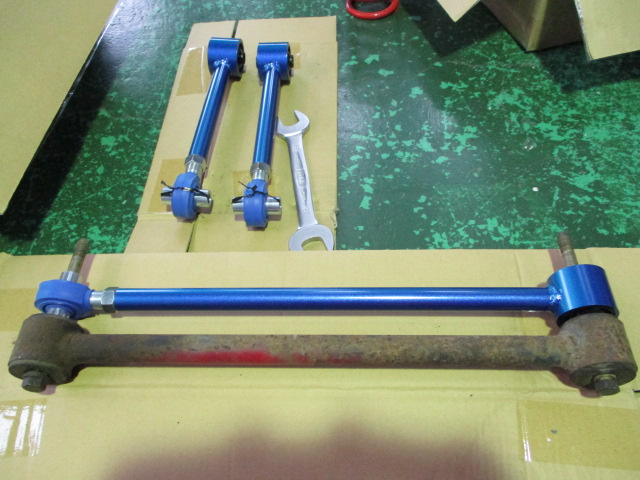

② コントロールアーム、


片側ピロ調整式で


片側強化ゴム。

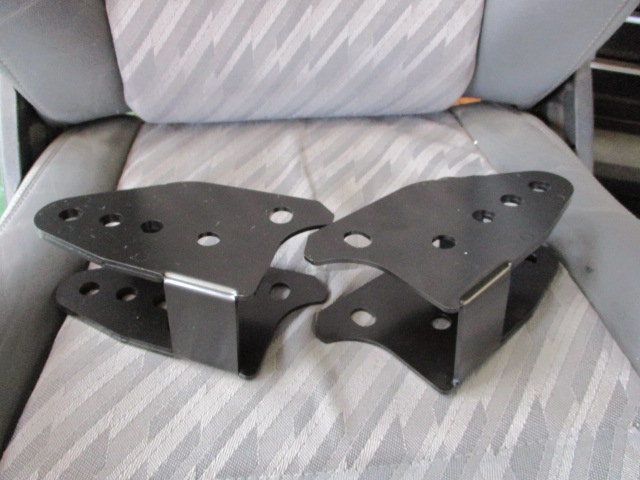

③ ロングトラクションブラケット。

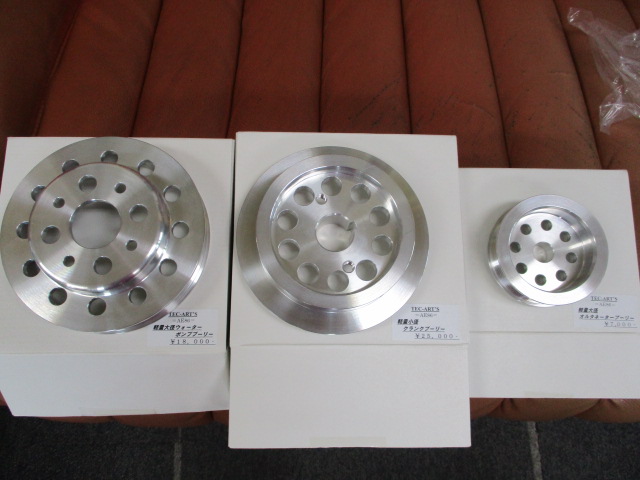

④ 軽量アルミプーリー 一式。

残りのパーツは、連休明けに届くはず…^^
