2号機トゥデイ ボディ製作


新品タンクは、生産中止なのでサビの無い中古タンクに交換。


中を確認しましたが、まだまだ使えそうです。


ポンプは今回シビック用の新品を使います。


シフトレバーを外して



ベアリング入りのアルミクイックシフターに!


純正1㎏に対して、


こちらは0㎏(笑)

測りではかったら、250gでした^^


ロットを細工して、


レバーは完成!^^



2号機トゥデイ ボディ製作


レインボーサイレンサーと


304ステンレスパイプで


軽量マフラーを製作!



練習を兼ねてティグ溶接を使い


ステンパイプを溶接…(^_^;)


出口を下向きになるようにします。


一度外して先をカットし


仮合わせをして


出口を調整し大体の位置を決めました^^

AE86 4AG改 レビン


以前のポンプマウントが、


コンパクトになりました!


アルミステで揺れ防止。



燃料配管と配線も完了!


後は、ステンレスのネジで


タワーバーを固定し、


最後に真っ黒のプラグも交換して



今回のメンテと仕様変更、完成です^^



2号機トゥデイ ボディ製作


傷んでいたプラグコードもブルーポイントパワーに交換!

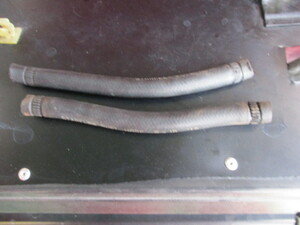

トゥデイ用ラジエターホースは廃盤なので、他車のを流用して



ストレーナーは、純正新品に交換。


重そうだったエンジンルームが…


シンプルになりました!


アルミプレートを付けて


レーシングカーになってきました^^

2号機トゥデイ ボディ製作


バッテリーステを作って、


メイン配線も整理し、フロアのお掃除!


エンジンルームの外したステ 500g。


エンジンを載せて配線を整理し、


スロットルが見えるようになりました!



銅の2層ラジエターは重いので



軽いアルミコアラジエターに交換します^^

AE86 4AG改 レビン


アクセルワイヤーを外して新品に交換!


ストッパーが割れてステの部分が錆びて


ワイヤーもささくれています…。


タワーバーの


10mmネジが折れた―――‼(@_@;)

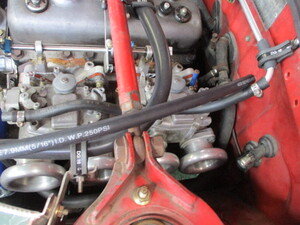

FCRキャブをも外して点検を!


スライドバルブの溝やレール部分の汚れが凄い…。


ファンネル側だけでもこれだけの汚れが。


ローラ部分と


内側のスライドバルブは、しばらくコンディショナーに浸けておきます。

2号機トゥデイ ボディ製作


ビートのインマニにトゥデイのデリバリ配管を…。


4ミリピッチが違うので、



左右の穴を2ミリずつ削り


取り付け!


燃圧レギュレターが逆ですが


長めにしてシリコンのバキュームホースを使います。


傷んでいた燃料ホースも交換。


ビートマニ、ビックスロットルの完成^^



AE86 4AG改 レビン


マウントのポンプ側に補強を入れ、


穴を開けてナッターでナットを埋めて


ネジ棒を付け固定します。


アルミでスペーサーを作り、


ポンプとの高さをストレーナーで調整します。


大体の位置が決まったので一度外して


錆び止め塗装!


アルミパイプで燃料配管を作り


丁度いい長さで切って



ホースが抜けないようにして完成です^^

AE86 4AG改 レビン


燃料配管を外して


タンクを降ろし、


新品タンクと並べて色々と組み替えます。


新品タンクの中はピッカピカ^^



ストレーナーとポンプの配置を決めて


色々と製作


ポンプとストレーナーのマウント台は、
しっかりとした鉄板を使います。


形が出来たら穴を開けて軽量とバーリング加工をして


ポンプとストレーナーマウントの完成^^

AE86 4AG改 レビン


AE86の燃料タンクとその他もろもろの部品がそろいました!




アルミ燃料パイプ


外付けポンプに変更するので

ストレーナー付きインタンク専用ホースを使います。



バッテリーを充電しながら


燃料ポンプからガソリンを抜いて、タンクを降ろす準備を…^^
